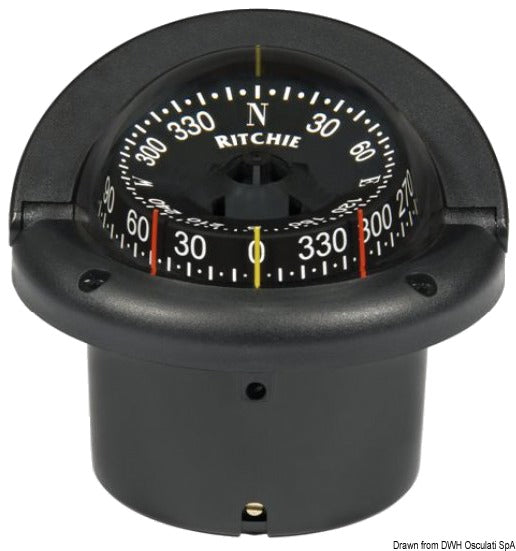

Ritchie Helmsman 3¾″ magnetisk marinekompas er et fast indbygningskompas til motor- og sejlbåde. HF-743 har sort hus, sort CombiDial/CombiDamp-kompasskive og kombineret front- og topaflæsning, så kursen kan aflæses fra flere vinkler ved styrepladsen.
Kompasset har en nominel skivediameter på 3¾″ (94 mm), justerbar solskærm og 45° styrelinjer. DirectiveForce-magnetsystemet understøtter hurtig stabilisering af kursvisningen, mens kompasbevægelsen anvender safirleje og en hærdet stålspids.

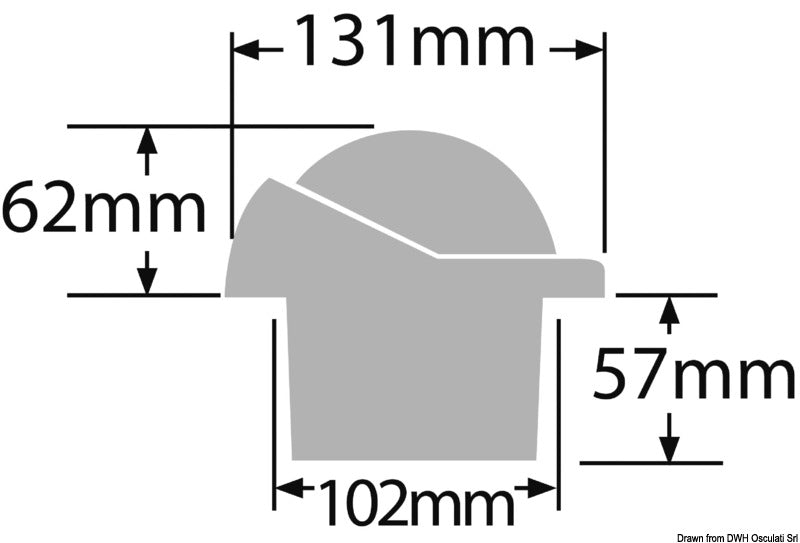

Huset er fremstillet af højtemperatur-komposit. Den maksimale udvendige diameter er 131 mm, højden over monteringsfladen er 62 mm, og indbygningsdybden under monteringsfladen er 57 mm. Forsænket montering kræver et udskæringshul på Ø 102 mm.
Den grønne NiteVu LED-natbelysning drives med 12 V og består af én lyskilde foran på kompasset samt én i solskærmen. Begge lyskilder forbindes til samme sikrede kredsløb, hvor der skal afsættes 1 A til kompasset ved dimensionering.
Indbyggede kompensatorer gør det muligt at korrigere fast magnetisk deviation. Monteringsstedet skal kontrolleres for magnetisk påvirkning, før der skæres hul, og kompasset skal monteres på en plan, vandret flade med centerlinjen parallelt med bådens centerlinje. Brug monteringspakningen og umagnetiske monteringsdele; fugemasse bør ikke anvendes omkring kompasset.
Efter installation skal kompasset kompenseres, og deviationen bør kontrolleres gennem hele kursområdet. Vedligeholdelsen udføres med rent ferskvand og en fugtig klud uden kemiske eller slibende rengøringsmidler. Modellen er reparerbar og leveres med fem års producentgaranti mod materiale- og fabrikationsfejl.
Tilbehør og reservedele
Beskyttelsescover H-741-C og sort retrofit-adapterring H-ABLK er kompatible med HF-743. Adapterringen kan anvendes ved montering i et eksisterende hul på 128 mm efter ældre HF-72- og HF-73-installationer. Montageskabelon HL-0231 passer til HF-743.
Dokumenterede reservedele omfatter kapsel HL-0225 XBC, solskærm med lys HL-0216 XBK, sort flange HL-0215 BLK, nederste hus HL-0217 BLK, pakning HL-0218, kompensator HL-0230 MAG og monteringspakning HL-0219. Grønne 12 V-reservelys har numrene SH-0194 til fronten og SH-0195 til solskærmen.
Vigtige funktionerMagnetisk marinekompas til forsænket indbygning
Kombineret front- og topaflæsning
Sort CombiDial/CombiDamp-skive på 3¾″ (94 mm)
Grøn 12 V NiteVu LED-natbelysning med to lyskilder
Indbyggede kompensatorer til fast deviation
Justerbar solskærm og 45° styrelinjer
Udskæringshul: Ø 102 mm
Maks. udvendig diameter: 131 mm
Indbygningsdybde: 57 mm
Fem års producentgaranti
