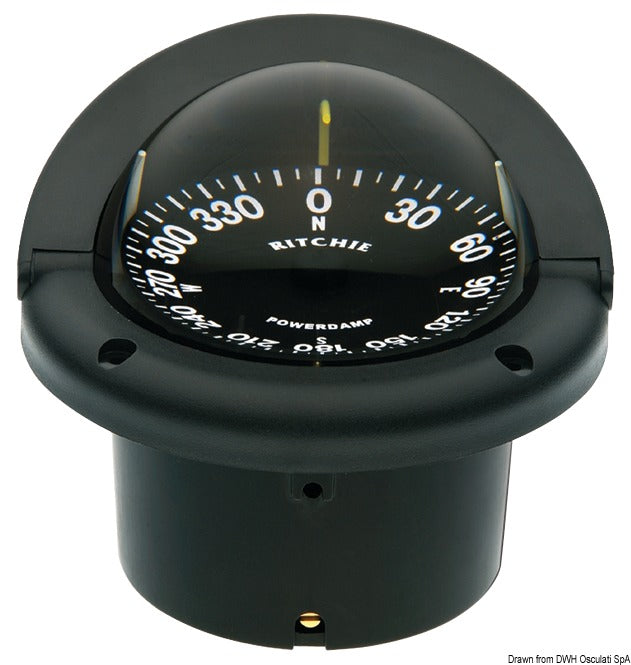

Magnetisk bådkompas fra Ritchie Helmsman-serien i model HF-742 er et planforsænket indbygningskompas til motor- og sejlbåde. Det har en sort kompositkonstruktion, sort flad open-face-kompasrose på 3¾″ og indbygget grøn NiteVu LED-natbelysning til 12 V DC.
Kompasset aflæses ovenfra og er udstyret med 45° styrestreger samt en bevægelig solskærm. DirectiveForce-magneterne er konstrueret til hurtig stabilisering på kursen, mens PowerDamp-dæmpningen reducerer rotation og hop i kompasrosen under fart og søgang. Bevægelsen anvender en hærdet stålpivot og et tilpasset safirleje.

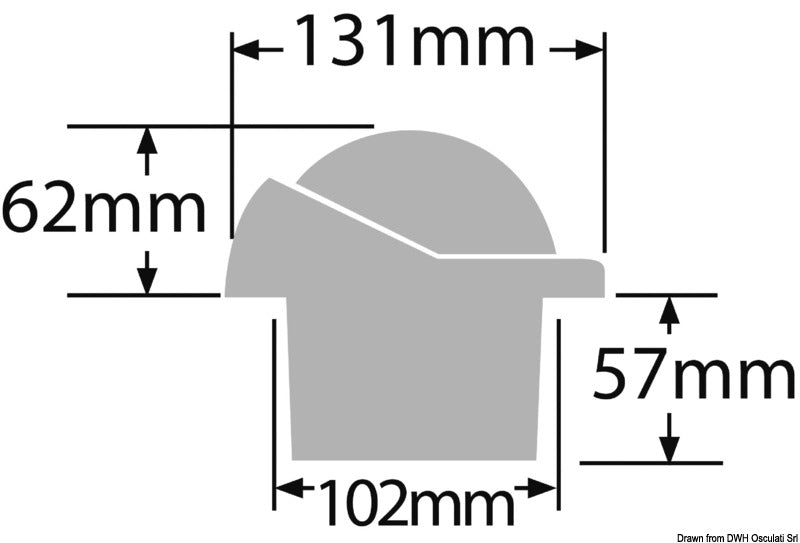

Den udvendige diameter over monteringsfladen er 131 mm, højden over monteringsfladen er 62 mm, og indbygningsdybden er 57 mm. Monteringshullet skal være 102 mm i diameter. Monteringsskabelonen angiver desuden en boltcirkel på 117,4 mm. Kompasset monteres på en plan, vandret flade med centerlinjen parallelt med bådens centerlinje.
De indbyggede kompensatorer anvendes til korrektion af fast magnetisk deviation. Placeringen bør have mindre end 15° deviation på hvert af de fire kardinalpunkter og skal holdes fri af variable magnetfelter fra eksempelvis viskermotorer, strømførende kabler og højttalere. Brug umagnetiske monteringsskruer og den medfølgende pakning; fugemasse frarådes, da visse produkter kan beskadige kompasset.
Natbelysningen tilsluttes en passende sikret 12 V DC-kreds. Ved en separat strømkreds anbefales en hurtig 1 A AGC-glassikring. Ledningspolariteten afhænger af kabeludførelsen, og tilslutningen skal derfor følge farve- eller ledermarkeringen på det monterede kabel.
Til eftermontering i større monteringshuller fra ældre sorte HF-72- og HF-73-kompasser kan den separate adapterring H-ABLK anvendes sammen med pakning HL-0105. Andre dokumenterede reservedele og tilbehørsdele omfatter standardpakning HL-0219, beskyttelsescover H-741-C, sort reservekapsel HL-0289 KIT og grønt 12 V erstatningslyssæt SH-0195 KIT.
Konstruktionen er reparerbar og leveres med 5 års producentgaranti. Ved vedligeholdelse skylles salt og snavs af med ferskvand, hvorefter overfladen aftørres forsigtigt med en fugtig klud. Kemiske og slibende rengøringsmidler må ikke anvendes.
Vigtige funktionerPlanforsænket indbygning til motor- og sejlbåde
HF-742 med sort hus og sort flad kompasrose
3¾″ kompasrose med aflæsning ovenfra
Grøn NiteVu LED-natbelysning til 12 V DC
Indbyggede kompensatorer til fast magnetisk deviation
45° styrestreger og bevægelig solskærm
PowerDamp-dæmpning og DirectiveForce-magneter
Udskæringsdiameter på 102 mm
Udvendig diameter på 131 mm
Reparerbar konstruktion med 5 års producentgaranti
