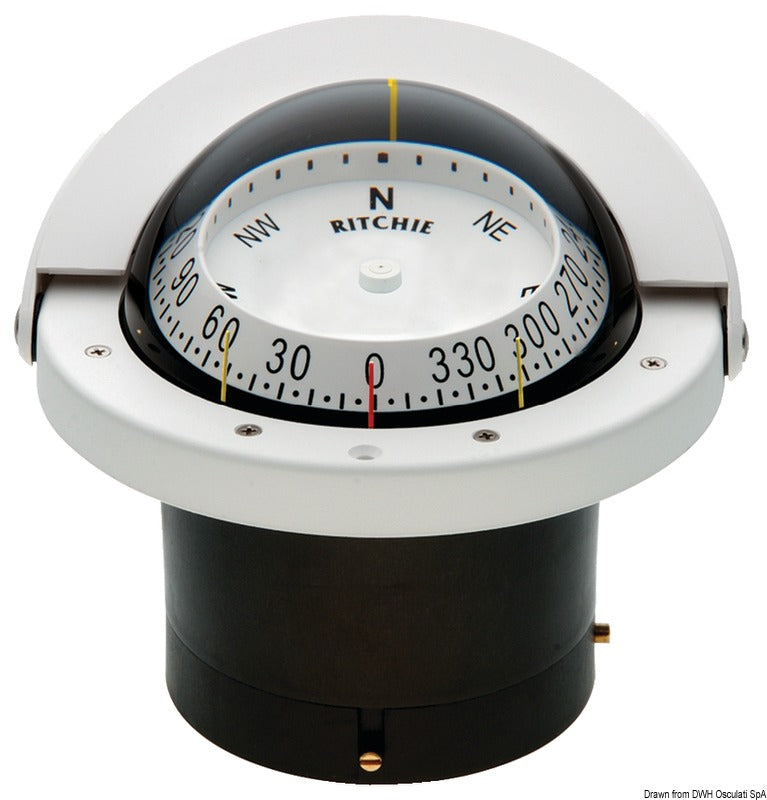

Dette Ritchie Navigator 4½″ magnetkompas med kompensatorer og 12 V LED-belysning er et indbygningskompas til brug som styrekompas på motor- og sejlbåde. FNW-203-varianten har hvidt hus, hvid skive og CombiDial med kombineret front- og topaflæsning.
Den nominelle skivediameter er 4½″/114 mm. CombiDial-skiven har store tal og 45° styrestreger, så kursen kan aflæses fra forskellige positioner ved styrepladsen. Den bevægelige solskærm beskytter skiven og indgår samtidig i topaflæsningen.
Indbyggede kompensatorer gør det muligt at korrigere fast magnetisk deviation efter installationen. Kompasset har en temperaturbestandig konstruktion til et udvidet driftsområde og er konstrueret, så det kan repareres og serviceres. Det er fremstillet i USA og leveres med 5 års garanti mod materiale- og fabrikationsfejl.

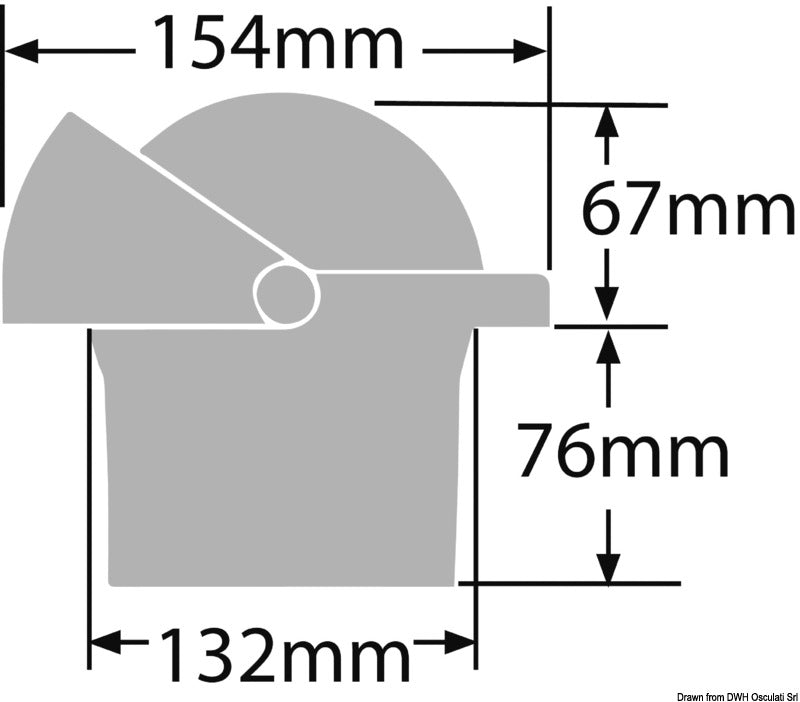

Bezelens maksimale diameter er 154 mm. Kompasset bygger 67 mm over monteringsfladen og kræver 76 mm indbygningsdybde under fladen. Det nederste indbygningshus har en diameter på 132 mm. Udskæringen skal være 120,6-130,2 mm, og skruecirklen er 137,4 mm.
Kompasset skal monteres i en plan, vandret flade med centerlinjen parallelt med bådens centerlinje. Brug monteringsskabelon og ikke-magnetiske skruer eller beslag, og hold monteringsstedet fri for magneter, stål, højstrømskabler, højttalere, viskermotorer og andre kilder til variable magnetfelter. Den medfølgende monteringspakning skal anvendes, mens tætningsmasse direkte ved kompasset bør undgås.
Den hvide 12 V LED-natbelysning er placeret ved front- og topaflæsningen. Tilslutningen skal udføres på et korrekt sikret 12 V DC-kredsløb; ved et separat kredsløb anvendes en 1 A hurtig AGC-glassikring. Efter monteringen skal deviationen kontrolleres og kompasset kompenseres. Vedligeholdelse udføres med rent ferskvand og en fugtig klud uden kemiske eller slibende rengøringsmidler. Dokumenteret tilbehør omfatter beskyttelsesdæksel N-203-C, monteringspakning NV-0175 og monteringsskabelon NV-0076.
Vigtige funktionerMagnetisk marinekompas til indbygning
CombiDial med front- og topaflæsning
4½″/114 mm hvid kompasskive med store tal
45° styrestreger og bevægelig solskærm
Indbyggede kompensatorer
Hvid 12 V LED-natbelysning
Udskæring: 120,6-130,2 mm
Maksimal diameter over bezel: 154 mm
Model: FNW-203
5 års producentgaranti
