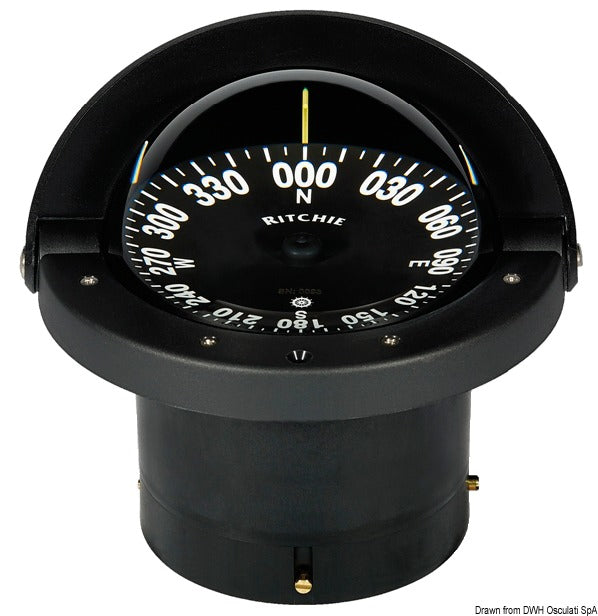

Dette Ritchie Navigator 4½″ magnetkompas, model FN-201-WM, er et planforsænket styrekompas med sort hus og sort kompasrose. Wheelmark-typegodkendelsen omfatter MED/4.23 Class B-magnetkompasser til redningsbåde og rescue boats, og modellen er desuden egnet til sejlbåde, motorbåde, motorsejlere og arbejdsbåde.
Den flade, åbne PowerDamp-kompasrose aflæses ovenfra og har en nominel diameter på 4½″, svarende til ca. 114 mm. Store tal, 45° styrelinjer og en bevægelig solskærm understøtter tydelig kursaflæsning. De indbyggede kompensatorer bruges til korrektion af fast deviation.
Kompasset har indbygget grøn LED-natbelysning til 12 V DC. Lysledningerne tilsluttes en passende sikret strømkreds; ved en separat kompaskreds anbefales en hurtig 1 A AGC-glassikring. Konstruktionen er beregnet til et udvidet arbejdsområde ved høje temperaturer og kan serviceres og repareres.

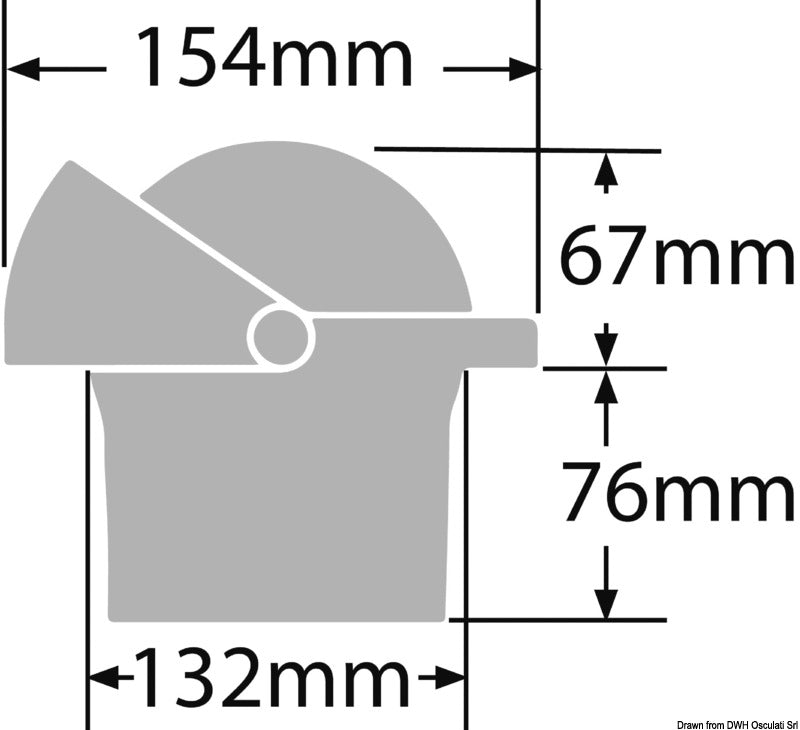

Den udvendige flange har en diameter på 154 mm, mens den nedre indbygningsdel har en diameter på 132 mm. Det nominelle monteringshul er 130 mm, og modellen kan monteres i et eksisterende rundt hul på ca. 121–130 mm. Den øvre sektion har et lodret mål på 67 mm, og den nedre sektion måler 76 mm.
Kompasset skal monteres planforsænket på en flad, vandret overflade, mens båden ligger på ret køl. Brug monteringsskabelonen i faktisk størrelse, den medfølgende pakning og ikke-magnetiske fastgørelsesdele. Tætningsmasse frarådes, og monteringsstedet skal holdes fri for variable magnetfelter fra blandt andet højttalere, vinduesviskere og strømførende højeffektkabler.
Et monteringssted med højst 15° deviation på hvert kardinalpunkt anbefales. Det indbyggede kompensatorsystem kan korrigere fast deviation op til ca. 15°. Efter justering bør kursen kontrolleres for hver 30° og registreres på et deviationskort; kontrollen bør gentages ved sæsonstart og efter installation af elektrisk eller magnetisk udstyr i nærheden.
Salt og snavs fjernes med rent ferskvand og en fugtig klud uden kemiske eller slibende rengøringsmidler. Skruerne nærmest kompasdomen må ikke løsnes, da kompasvæske ellers kan lække. Modellen leveres med 5 års producentgaranti mod materiale- og fabrikationsfejl i henhold til garantibetingelserne. Beskyttelsescover N-203-C og monteringspakning NV-0175 er dokumenteret som tilbehør og reservedele.
Vigtige funktionerPlanforsænket Ritchie Navigator-kompas, model FN-201-WM
4½″ PowerDamp-kompasrose med aflæsning ovenfra
Sort hus og sort kompasrose
45° styrelinjer og bevægelig solskærm
Indbyggede kompensatorer til fast deviation
Grøn LED-natbelysning til 12 V DC
Udvendig flangediameter på 154 mm
Monteringshul på ca. 121–130 mm
Wheelmark- og MED/4.23 Class B-typegodkendt
Konstrueret til service og reparation
