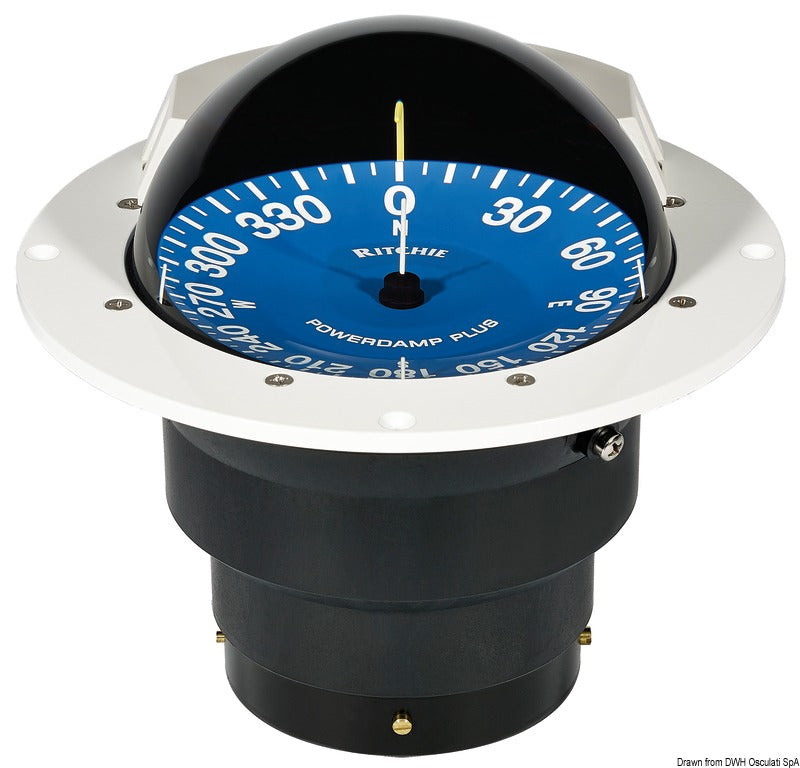

Dette Ritchie SuperSport indbygningskompas i model SS-5000W er et magnetisk marinekompas med 5" blå kompasrose og hvidt hus. Det er udviklet til offshore-racerbåde og andre højtydende motorbåde, hvor stabil og tydelig kursaflæsning er afgørende.
Den flade PowerDamp Plus-kompasrose har en nominel diameter på 127 mm, 5° inddeling og store hvide tal. Dæmpningssystemet kombinerer en dæmpende skørtkonstruktion, DirectiveForce-magneter samt kraftige pivoter og lejer for hurtig indstilling og reducerede svingninger. Et internt kardansk ophæng stabiliserer aflæsningen ved rulning og stampning, mens de indbyggede magnetiske kompensatorer gør det muligt at korrigere fast deviation.
Kompasset fungerer magnetisk uden elektrisk strøm. Det indbyggede grønne LED-lys kræver 12 V og giver belyst aflæsning i mørke. Den røde ledning tilsluttes positiv, og den sorte ledning tilsluttes stel eller negativ via et passende sikret kredsløb.

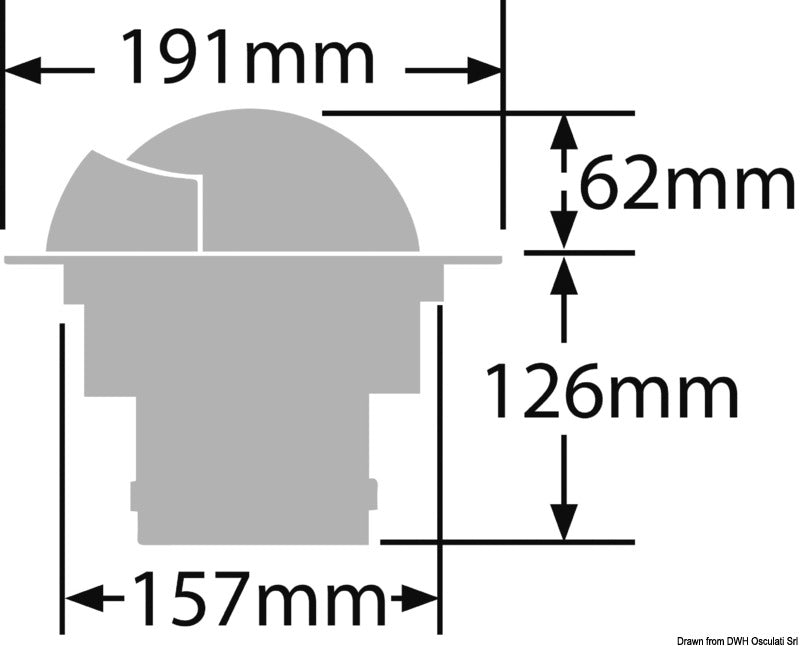

Monteringsflangen er op til 191 mm bred, og kompasset bygger 62 mm over monteringsfladen. Indbygningsdybden er 126 mm, mens den nedre indbygningsdel er 157 mm bred. Monteringen kræver et udskæringshul på 159 mm samt tilstrækkelig fri plads under monteringsfladen.
Kompasset monteres plant på en vandret flade og justeres parallelt med bådens køllinje. Placeringen skal kontrolleres for magnetisk påvirkning fra blandt andet højttalere, stål, kraftførende kabler, vinduesviskere og andre elektriske installationer. Brug monteringspakning og ikke-magnetiske skruer eller beslag. Tætningsmasse bør undgås, da visse kemikalier kan beskadige plastkuplen.
Konstruktionen kan serviceres og repareres. Dokumenterede servicekomponenter omfatter LL-C beskyttelsescover, 5G-0043 monteringspakning og GM-0087 XSP grøn 12 V udskiftningsbelysning. Produktet leveres med fem års producentgaranti mod materiale- og fabrikationsfejl.
Vigtige funktioner5" blå PowerDamp Plus-kompasrose med 5° inddeling
Store hvide tal for tydelig kursaflæsning
Internt kardansk stabiliseringssystem
Indbyggede magnetiske kompensatorer
Grøn 12 V LED-belysning
Plan-/indbygningsmontering
Monteringshul: 159 mm
Indbygningsdybde: 126 mm
Hvidt hus og blå kompasrose
Servicerbar og reparerbar konstruktion
