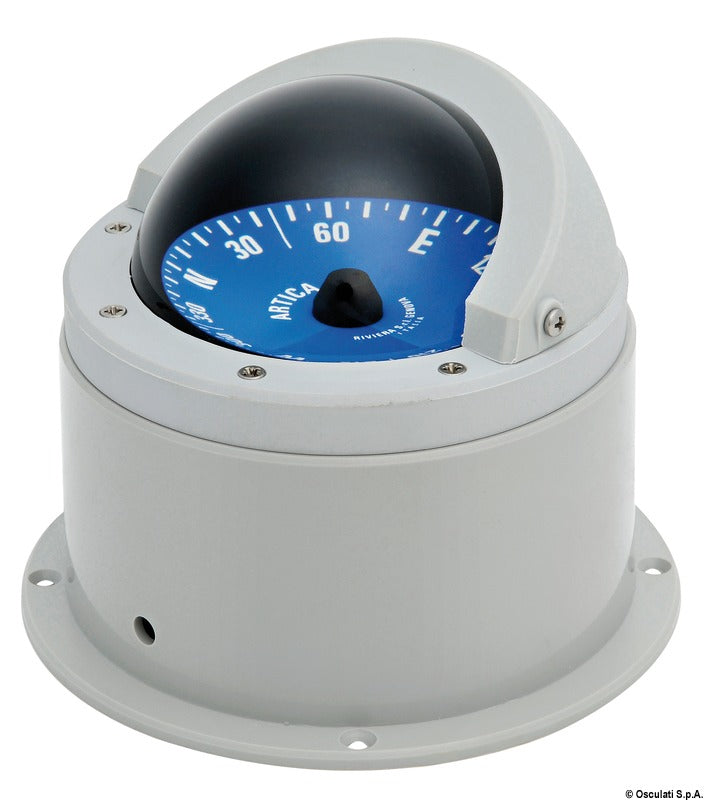

Dette Riviera Artica 2¾″ magnetkompas i BA3-udførelse er et væskedæmpet marinekompas til sokkelmontering på en vandret konsol eller et dæk. Modellen har gråt hus, flad blå kompasrose og bagudlæsning, så kursen aflæses fra kompassatsens agterside.
Den synlige kompasrose har en diameter på 70 mm og en hvid skalainddeling for hver 5°. En hvid styrestreg giver et tydeligt referencepunkt, mens antirefleksskærmen reducerer generende refleksioner. Integreret 12 V LED-belysning med blåt lys gør skalaen aflæselig efter mørkets frembrud.
Den interne semikardaniske ophængning hjælper kompasset med at bevare en stabil position under bådens bevægelser. Kompasrosen er væskedæmpet, og en elastisk membran kompenserer for væskens volumenændringer. Konstruktionen er stabil inden for et dokumenteret temperaturområde fra −30 °C til +60 °C og er beregnet til både normale fartøjer og højhastighedsbåde.
Det indbyggede, manuelt justerbare kompensatorsystem anvendes til korrektion af lokal magnetisk påvirkning. Kompasset leveres med standardkalibrering til geografisk zone A. Det skal monteres så langt som praktisk muligt fra magnetfelter og bevægelige jernholdige genstande, og kompensationen bør udføres efter installation af en kvalificeret fagperson med en ikke-magnetisk skruetrækker.
BA3-modellen måler 109 mm i samlet højde og har en maksimal diameter på 133 mm. Kompasset placeres på monteringsfladen, hvorefter der bores gennem hullerne i sokkelflangen. De to ledninger til belysningen må først tilsluttes, når fartøjets netspænding er kontrolleret. Påfyldningspropper og øvrige skruer må ikke løsnes; kun kompensatorskruerne er beregnet til justering.
Kompasset er fremstillet i Italien og konstrueret til at kunne repareres. Det rengøres med en blød klud fugtet med ferskvand. Garantiperioden er 36 måneder fra produktionsdatoen på flangen. Producentnummeret er 62.00305.01, og den dokumenterede 12 V-reservelyskilde har varenr. 2160412.
Vigtige funktionerBA3-model med sokkel-/binnaclemontering
Bagudlæsning med hvid styrestreg
Gråt hus og flad blå kompasrose
70 mm synlig kompasrose med 5° inddeling
Intern semikardanisk ophængning og væskedæmpning
Indbygget, manuelt justerbart kompensatorsystem
Antirefleksskærm og integreret 12 V LED-belysning
Samlet højde 109 mm og maksimal diameter 133 mm
Temperaturområde fra −30 °C til +60 °C
Standardkalibreret til geografisk zone A
