Dette Riviera Artica 2¾″ magnetiske marinekompas i model BA1 Slim er et kompakt styrekompas til vandret, planforsænket indbygning. Varianten har hvidt hus, sort kompasrose og frontaflæsning med en rød styrestreg. Det er beregnet til både normale og hurtiggående fartøjer.
Den synlige kompasrose måler 2¾″ svarende til 70 mm og er gradueret for hver 5°. Indvendig semi-kardansk ophængning stabiliserer kompasrosen, mens antirefleks-skærmen forbedrer aflæsningen. Kompasset har indbygget manuel kompensation og leveres kalibreret til geografisk zone A.

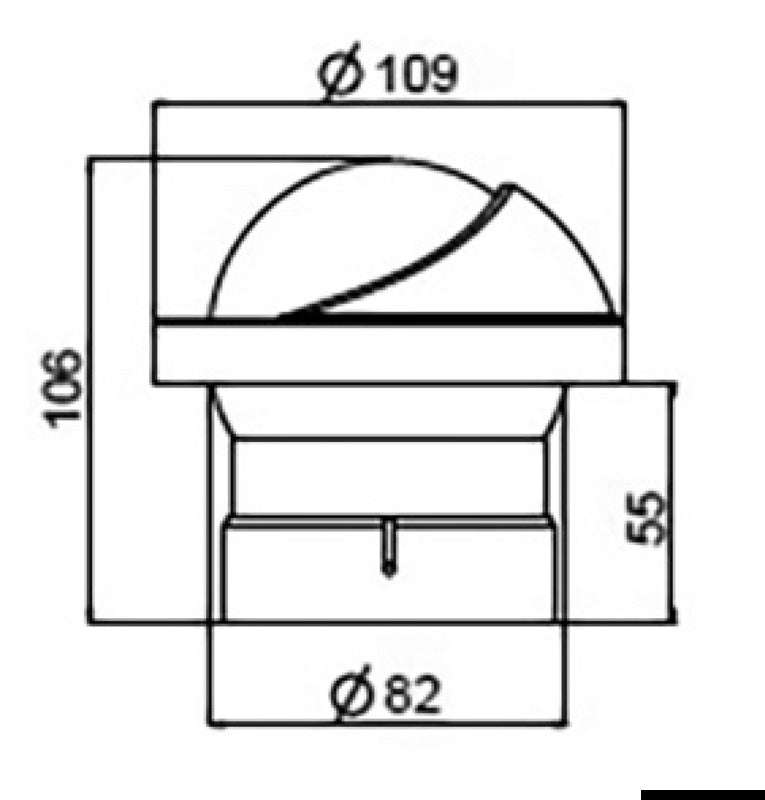

BA1 Slim har et kompakt kabinet med en udvendig topflange på Ø 109 mm og en samlet højde på 106 mm. Den nedre indbygningsdel er Ø 82 mm, og målet fra flangens underside til indbygningsdelens bund er 55 mm. Ø 82 mm beskriver selve indbygningsdelen og er ikke et hulmål inklusive montagetolerance.
Den integrerede blå LED-belysning er beregnet til 12 V. Kontrollér fartøjets forsyningsspænding før tilslutning. Kompasset skal monteres så langt som praktisk muligt fra magnetfelter, bevægelige jernholdige genstande og andet udstyr, der kan påvirke den magnetiske visning.
Kompasvæsken er petroleumsbaseret Shell Sol D/70 og har et dokumenteret stabilitetsområde fra −30 °C til +60 °C. En elastisk membran kompenserer for væskens volumenændringer inden for dette interval. Efter installation skal kompasset kompenseres af en kvalificeret fagperson med en ikke-magnetisk skruetrækker.
Kompasset er håndfremstillet i Italien og har 36 måneders garanti fra produktionsdatoen. Det kan repareres hos producenten, men påfyldningspropper og øvrige skruer må ikke løsnes; kun kompensatorskruerne er beregnet til justering. Rengøring udføres med en blød klud fugtet med ferskvand. Individuelt MED-certifikat er ikke standard og skal bestilles sammen med kompasset, hvis det kræves.
Producentnummeret er 62.00778.11. En tilsvarende frontaflæst Slim-variant med sort hus findes under varenr. 25.005.31.
Vigtige funktionerBA1 Slim med kompakt kabinet
Vandret, planforsænket indbygning
Frontaflæsning med rød styrestreg
Sort kompasrose med 70 mm synlig diameter
5° graduering
Indvendig semi-kardansk ophængning
Manuel kompensation og kalibrering til zone A
Antirefleks-skærm
Blå LED-belysning til 12 V
Hvidt hus og topflange på Ø 109 mm
