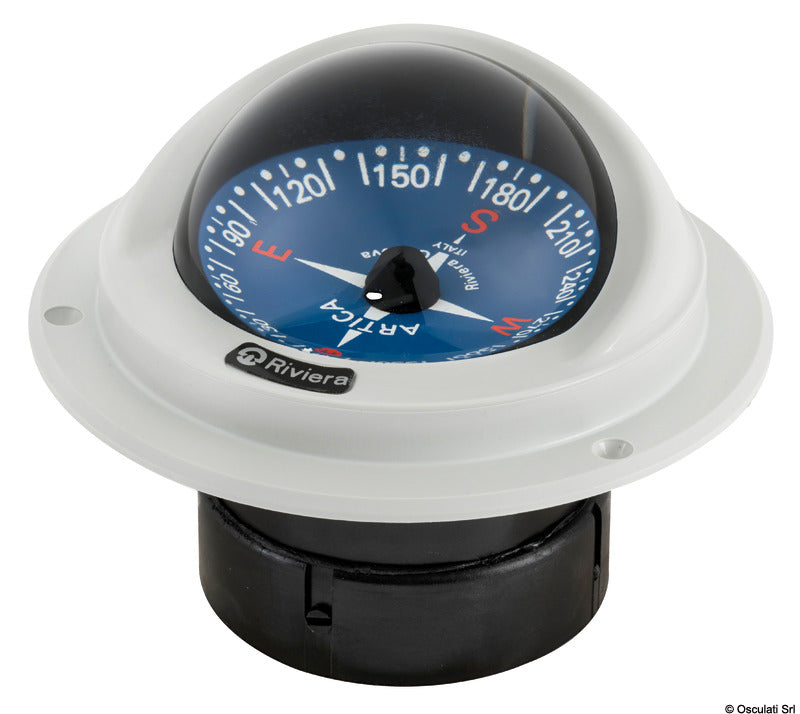

Dette Riviera Artica 2¾" magnetkompas i model BA1 er beregnet til vandret, planforsænket indbygning i bådens konsol eller en tilsvarende monteringsflade. Varianten har blå kompasrose, gråt hus og bagudvendt aflæsning. Den synlige kompasrose har en diameter på 70 mm og hvide markeringer med 5° graduering.
Den interne semi-kardaniske ophængning stabiliserer kompasrosen under bådens bevægelser. Kompasset har antirefleks-skærm og indbygget manuel kompensation med justerbare kompensatorskruer. Skruerne skal indstilles med en ikke-magnetisk skruetrækker, og den endelige kompensation efter installation bør udføres af en kvalificeret fagperson.
Integreret blå LED-belysning giver mulighed for aflæsning i mørke og tilsluttes et 12 V-elnet via de to LED-ledninger. Kompasset er som standard kalibreret til zone A. Kalibrering til zone B eller C er en særskilt bestillingsmulighed.
BA1-modellen har en maksimal flangediameter på 134 mm, en samlet højde på 106 mm og en indbygningsdybde på 55 mm under monteringsfladen. Det nederste indbygningshus har en diameter på 82 mm. Monteringen kræver en udskæring på Ø108,5 mm samt tre Ø2,5 mm fastgørelseshuller placeret med 120° mellemrum på en Ø120 mm hulcirkel.
Kompasset er væskefyldt med Shell SolD/70 og har en elastisk membran, som kompenserer for væskens volumenændringer. Væskesystemet er beregnet til temperaturer fra −30 °C til +60 °C. Produktet er fremstillet og håndsamlet i Italien og kan adskilles og repareres. Garantiperioden er 36 måneder fra den fremstillingsdato, der er stemplet på flangen.
Kompasset skal monteres så langt som muligt fra magnetfelter og bevægelige jernholdige genstande. Det rengøres med en blød klud fugtet med ferskvand. Påfyldningspropper og øvrige skruer må ikke løsnes. Artica-serien kvalitetskontrolleres efter RINA-krav, mens et eventuelt individuelt MED-certifikat skal bestilles sammen med kompasset og ikke er inkluderet som standard.
Vigtige funktionerBA1 til vandret, planforsænket indbygning
Blå kompasrose med 70 mm synlig diameter
Hvide markeringer med 5° graduering
Intern semi-kardanisk ophængning
Indbygget manuel kompensation og antirefleks-skærm
Blå LED-belysning til 12 V
Udskæringsdiameter Ø108,5 mm
Maks. flangediameter 134 mm og samlet højde 106 mm
55 mm indbygningsdybde
Standardkalibreret til zone A
