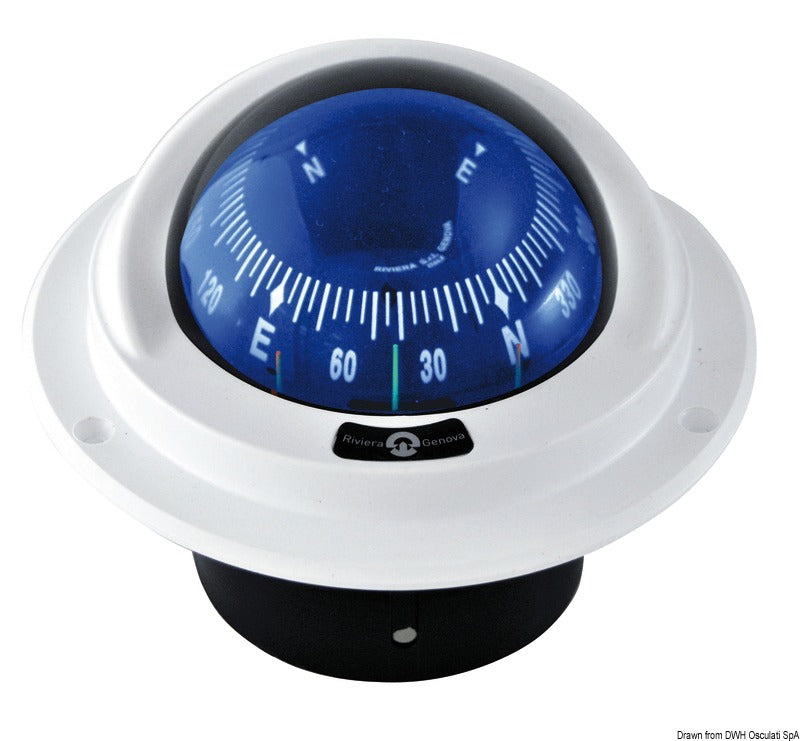

Riviera IDRA kompakt marinekompas med frontaflæsning er et magnetisk styrekompas til indbygning i et vandret panel eller en konsol. Denne BA1-variant har blå kompasrose, hvidt hus og blå 12 V LED-natbelysning. Den er beregnet til navigation på sejl- og motorbåde, herunder højhastighedsbåde.
Den synlige kompasrose har en diameter på 70 mm og en graduering på 5°, så kursen kan aflæses direkte forfra. Intern halvkardanisk ophængning stabiliserer kompassystemet, mens antirefleksskærmen forbedrer aflæsningen under skiftende lysforhold. Den indbyggede manuelle kompensator gør det muligt at korrigere for lokal magnetisk deviation efter installation.
Kompasset måler Ø134 mm over flangen og har en samlet højde på 106 mm. Indbygningsdybden under monteringsplanet er 55 mm, og det nederste indbygningshus har en diameter på 82 mm. Monteringen kræver en udskæring på Ø108,5 mm samt tre monteringshuller på Ø2,5 mm placeret med 120° mellemrum på en delingscirkel på Ø120 mm.
Kompassystemet er væskefyldt med Shell Sol D/70 og har en elastisk membran, som kompenserer for væskens volumenændringer. Det dokumenterede temperaturområde for kompasvæsken er –30 °C til +60 °C. Kompasset er fremstillet i Italien og konstrueret, så det kan repareres; reparation skal udføres af producenten af hensyn til sikkerhed og garanti.
Ved installation skal kompasset placeres så langt som praktisk muligt fra magnetfelter og bevægelige jernholdige genstande. Kontrollér bådens anlægsspænding, før LED-belysningens to ledninger tilsluttes. Efter montering bør kompasset kompenseres af en kvalificeret fagperson. Standardkalibreringen er zone A.
Rengør huset med en blød klud fugtet med ferskvand. Påfyldningspropper og øvrige skruer må ikke løsnes. Kun kompensatorskruerne må justeres, og dette skal ske med en ikke-magnetisk skruetrækker. Producentgarantien er 36 måneder fra fremstillingsdatoen med de begrænsninger, der følger af garantibetingelserne.
Vigtige funktionerMagnetisk marinekompas til indbygning i vandret plan
Direkte frontaflæsning med 5° graduering
Blå kompasrose med 70 mm synlig diameter
Hvidt hus og blå 12 V LED-natbelysning
Intern halvkardanisk ophængning
Indbygget manuel kompensator og antirefleksskærm
Udvendig flangediameter på 134 mm
Udskæringsdiameter på 108,5 mm
Standardkalibreret til zone A
Fremstillet i Italien
