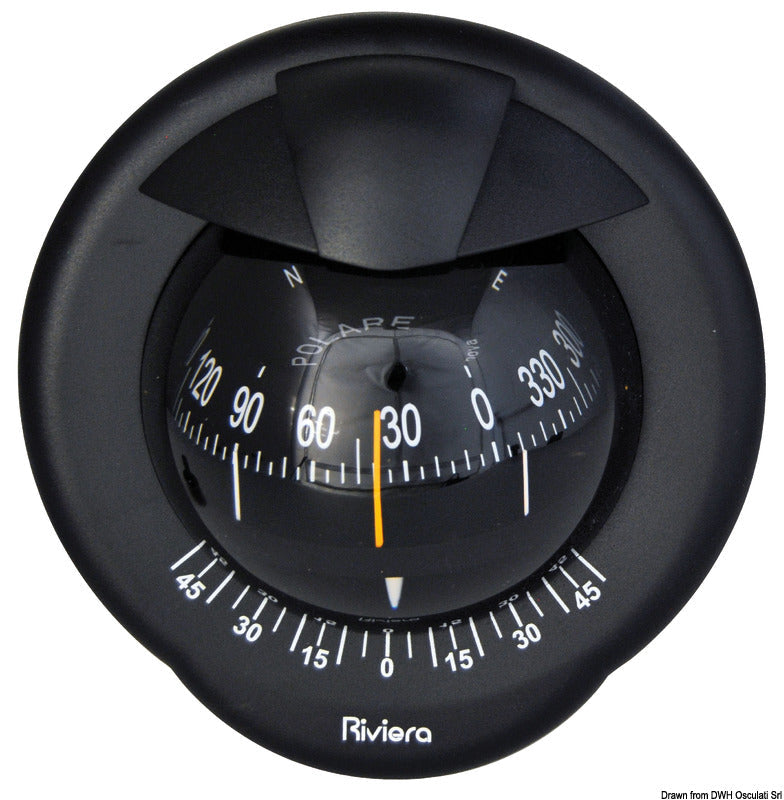

Dette RIVIERA 4″ skotmonterede magnetkompas i Polare-serien er model BP2 med sort hus og sort kompasrose. Det er beregnet til fast, vertikal og forsænket montering i et skot eller instrumentpanel på både, herunder både med høj hastighed.
Den frontaflæste kompasrose har en synlig diameter på 100 mm og en graduering på 5°. En rød styrestreg gør det muligt at aflæse kursen, mens det interne kardanske ophæng stabiliserer kompasset ved bådens bevægelser. Et integreret inclinometer viser samtidig bådens krængning.
Kompasset har antirefleksskærm, manuel kompensation og blå LED-belysning til 12/24 V. Kompensatorskruerne er tilgængelige gennem de nederste tværgående huller. Kompasvæsken er Shell Sol D/70, og en elastisk membran kompenserer for væskens volumenændringer inden for temperaturområdet −30 °C til +60 °C.
Fronten har en maksimal diameter på 162 mm, baghuset måler 136 mm i diameter, og den samlede aksiale dybde er 145 mm. Monteringen kræver en paneludskæring på Ø137 mm samt fire Ø2,5 mm monteringshuller placeret med 90° afstand på en Ø146 mm delingscirkel. Afstanden fra fronten til monteringsplanet er 90 mm.
Bagkappe og beskyttelsesafdækning medfølger. Ved installation fjernes frontafdækningen og flangen, hvorefter kompasset monteres efter boreskabelonen. Monteringsstedet skal holdes så langt som muligt fra magnetfelter, jernholdige bevægelige dele og elektrisk udstyr, som kan påvirke kursvisningen. Efter montering bør kompasset kompenseres af en kvalificeret fagperson.
Kompasset rengøres med en blød klud fugtet med ferskvand. Påfyldningspropper og øvrige skruer må ikke løsnes, og kompensatorskruerne skal justeres med en ikke-magnetisk skruetrækker. Polare-serien er konstrueret til at kunne repareres, men reparation skal udføres af producenten. Garantiperioden er 36 måneder fra den fremstillingsdato, der er stemplet på flangen.
Vigtige funktioner4″ frontaflæst kompasrose med 100 mm synlig diameter
Sort hus og sort kompasrose
5° graduering og rød styrestreg
Internt kardansk ophæng og integreret inclinometer
Blå LED-belysning til 12/24 V
Manuel kompensation og antirefleksskærm
Forsænket skot-/panelmontering med Ø137 mm udskæring
Bagkappe og beskyttelsesafdækning medfølger
Fremstillet og håndsamlet i Italien
