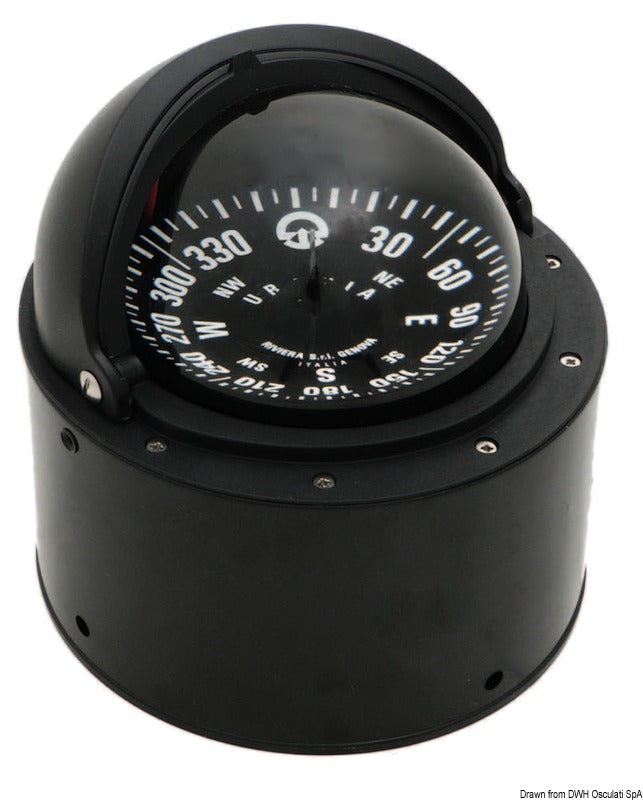

Dette Riviera 4" højhastighedsmagnetkompas med kompassokkel og teleskopisk beskyttelseskappe er et væskefyldt styrekompas i Urania 4"-serien, model BU9/AV. Det er udviklet til motorbåde og andre fartøjer, som sejler over 25 knob, og har sort hus samt sort kompasrose.
Kompasrosen har en synlig diameter på 4"/100 mm og er gradueret i intervaller på 5°. Kursen aflæses bagfra mod en rød styrestreg. Det internt kardanske ophæng holder kompasset orienteret under bådens bevægelser, mens den indbyggede, manuelt justerbare magnetiske kompensation gør det muligt at korrigere for lokale magnetiske påvirkninger efter installation.
Kompasset har indbygget 12 V-belysning, antirefleksskærm og en integreret, omsluttende teleskopisk beskyttelseskappe. Kompasvæsken er Shell Sol D/70 med et dokumenteret stabilitetsområde fra −30 °C til +60 °C. En elastisk membran kompenserer for væskens volumenændringer og modvirker bobledannelse inden for dette temperaturinterval.
BU9-konstruktionen måler 157 mm i maksimal bredde og 157 mm i samlet højde. Kompassoklen monteres på en egnet overflade gennem fire monteringshuller med de medfølgende skruer. Ved montering løsnes de to Phillips-skruer på siden, kompasset løftes ud af soklen, og soklen fastgøres. Kompasset sættes derefter tilbage, og dækflangen klikkes på plads.
Efter installation skal kompasset kompenseres af en autoriseret fagperson med en ikke-magnetisk skruetrækker. De tværgående elementer under kompasset holder kompensationsmagneterne og må ikke justeres af ukyndige. Fyldepropper og øvrige skruer må ikke løsnes. Modellen er anbefalet til både på op til 10,5 m, og balanceringszonen bør kontrolleres før anvendelse uden for den nordlige halvkugle.
Kompasset er fremstillet i Italien og kan repareres, men reparationer skal udføres af producenten. Rengøring foretages med en blød klud fugtet med ferskvand. Garantien er 36 måneder fra fremstillingsdatoen med de gældende undtagelser for blandt andet forkert anvendelse, fejlmontering og hændeligt brud. BU9 er ikke MED-/Wheelmark-certificeret.
Vigtige funktionerHøjhastighedsversion til fartøjer over 25 knob
Sort hus og sort 4"/100 mm kompasrose
5° graduering og bagaflæsning med rød styrestreg
Internt kardansk ophæng
Manuelt justerbar magnetisk kompensation
Indbygget 12 V-belysning og antirefleksskærm
Integreret teleskopisk beskyttelseskappe
Produktmål: 157 mm maksimal bredde og 157 mm samlet højde
Kompassokkelmontering gennem fire monteringshuller
Anbefalet til både på op til 10,5 m
