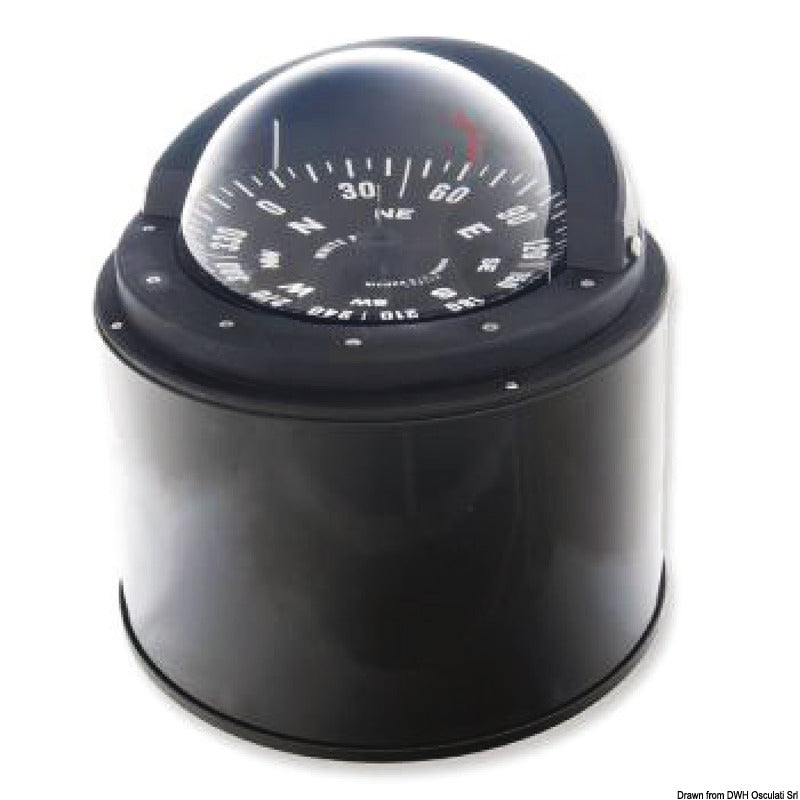

Dette Riviera White Star 6" magnetkompas med nakterhus i model B6/W4 er en sort sejlbådsversion til fast overflademontering. Kompasset har flad kompasrose, 5° graduering og integreret 24 V LED-belysning til aflæsning under skiftende lysforhold.
Det halvkugleformede magnetkompas har indvendigt kardansk ophæng, bagudlæsning og en rød styrestreg. Den faktiske kompasrose måler 105 mm, mens den synlige kompasrosediameter er 150 mm svarende til 6". Antirefleksskærmen reducerer generende refleksioner ved aflæsning.
Hovedhuset er fremstillet af nylon/glasfiber, mens den sfæriske kuppel er af polycarbonat. Kompasset har to kompasmagneter med et magnetisk moment på 0,600 A·m² samt fire magneter til den indbyggede kompensationsindstilling. Kompasvæsken er Shell Sol D 70, og en elastisk membran kompenserer for væskens volumenændringer fra -30 °C til +60 °C.
Kompasset har en samlet højde på 230 mm, en øvre diameter på 224 mm og en diameter ved bunden på 234 mm. Ved montering løftes kompasset ud af nakterhuset ved at løsne de fire kærvskruer. Nakterhuset fastgøres gennem fire monteringshuller med de medfølgende skruer, hvorefter kompasset monteres igen. Krydskærvsskruerne samt påfyldningsskruer og propper må ikke løsnes.
Monteringsstedet skal placeres så langt som praktisk muligt fra magnetfelter og bevægelige jernholdige genstande. Netspændingen skal kontrolleres, før ledningerne til 24 V-belysningen tilsluttes. Efter installation skal kompasset kompenseres af en autoriseret fagperson med en ikke-magnetisk skruetrækker. Modellen er ikke egnet til fartøjer med stålskrog eller ståloverbygning, da den ikke har korrektorer for kvadrantal deviation.
Kompasset rengøres med en blød klud fugtet med ferskvand. Garantien er 36 måneder fra fremstillingsdatoen, forudsat korrekt installation og anvendelse. Modellen er fremstillet i Italien og omfattet af typegodkendelsescertifikat FPE151722CS/002.
Vigtige funktionerSejlbådsversion med fast nakterhusmontering
Flad kompasrose med 5° graduering
24 V LED-belysning
150 mm synlig kompasrosediameter
Indvendigt kardansk ophæng og bagudlæsning
Rød styrestreg og antirefleksskærm
Indbygget kompensationsindstilling med fire magneter
Temperaturområde for kompasvæske: -30 °C til +60 °C
Typegodkendelsescertifikat FPE151722CS/002
