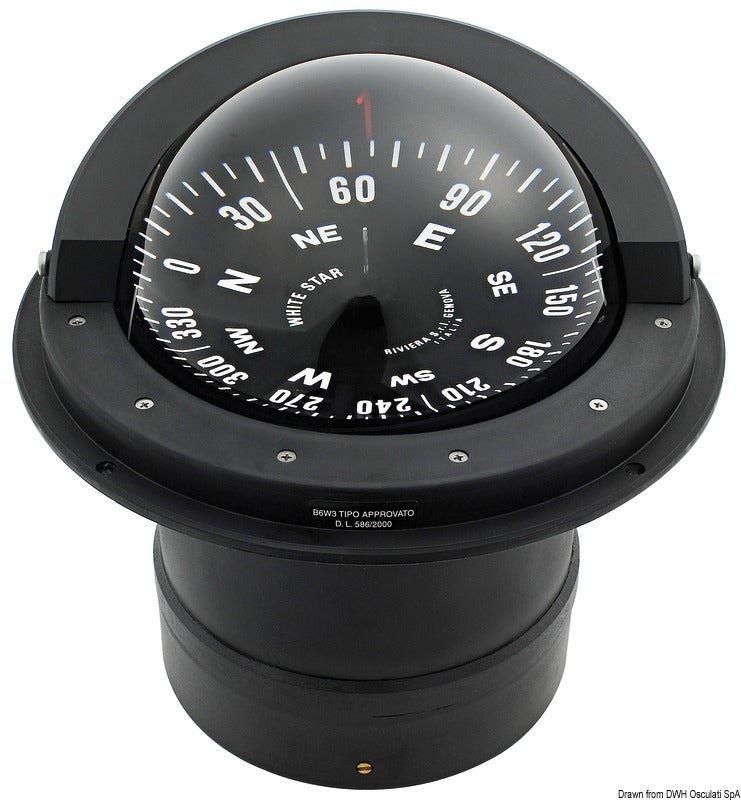

Riviera White Star 6″ magnetisk indbygningskompas B6/W3 er et high-speed-styrekompas til hurtige motorbåde og andre hurtiggående fartøjer. Kompasset er beregnet til vandret planindbygning i en konsol eller et instrumentpanel og har sort hus samt sort kompasrose.
Den flade kompasrose har en synlig diameter på 150 mm, 5° graduering og bagudvendt aflæsning. En rød styrestreg gør kursen tydelig, mens antirefleksskærmen reducerer generende refleksioner. Intern kardanophængning stabiliserer kompasset, og den indbyggede magnetiske kompensation kan justeres manuelt efter installation.
Den indbyggede LED-belysning er beregnet til 24 V og har blå lysfarve. Belysningen tilsluttes med to ledninger. Kontrollér altid fartøjets spænding før elektrisk tilslutning.
Kompasset har en maksimal udvendig diameter på 220 mm, en samlet højde på 230 mm og en indbygningsdybde på 140 mm. Den nedre indbygningsdel måler Ø167 mm. Monteringen kræver en udskæring på Ø165 mm samt fire Ø2 mm fastgørelseshuller placeret på en Ø211 mm delingscirkel.
Monteringsstedet skal vælges så langt som praktisk muligt fra magnetfelter, elektrisk og elektronisk udstyr samt bevægelige dele af jernholdigt metal. Efter montering skal kompasset kompenseres med en ikke-magnetisk skruetrækker. Kompasset leveres som standard balanceret til Zone A; Zone B eller C skal fastlægges ved bestilling og indstilles under fremstillingen.
Kompasvæsken er Shell Sol D/70 og er stabil fra −30 °C til +60 °C. En elastisk membran kompenserer for væskens volumenændringer og modvirker bobledannelse inden for temperaturområdet. Kompasset er håndsamlet i Italien og konstrueret til at kunne repareres. Rengøring udføres med en blød klud fugtet med ferskvand, og forseglede propper og skruer må ikke åbnes.
White Star-serien er omfattet af MED 2014/90/EU, mens individuelt MED-certifikat og RINA-typegodkendelse skal bestilles særskilt sammen med kompasset. Producentnummeret for denne sorte high-speed-variant med 5° graduering er 62.00100.01.
Vigtige funktionerHigh-speed-version til hurtige motorbåde og fartøjer
Vandret planindbygning
150 mm flad, sort kompasrose med 5° graduering
Bagudvendt aflæsning og rød styrestreg
Antirefleksskærm og intern kardanophængning
Manuelt justerbar magnetisk kompensation
24 V LED-belysning med blåt lys
Udskæringsdiameter: Ø165 mm
Indbygningsdybde: 140 mm
Temperaturområde: −30 °C til +60 °C
