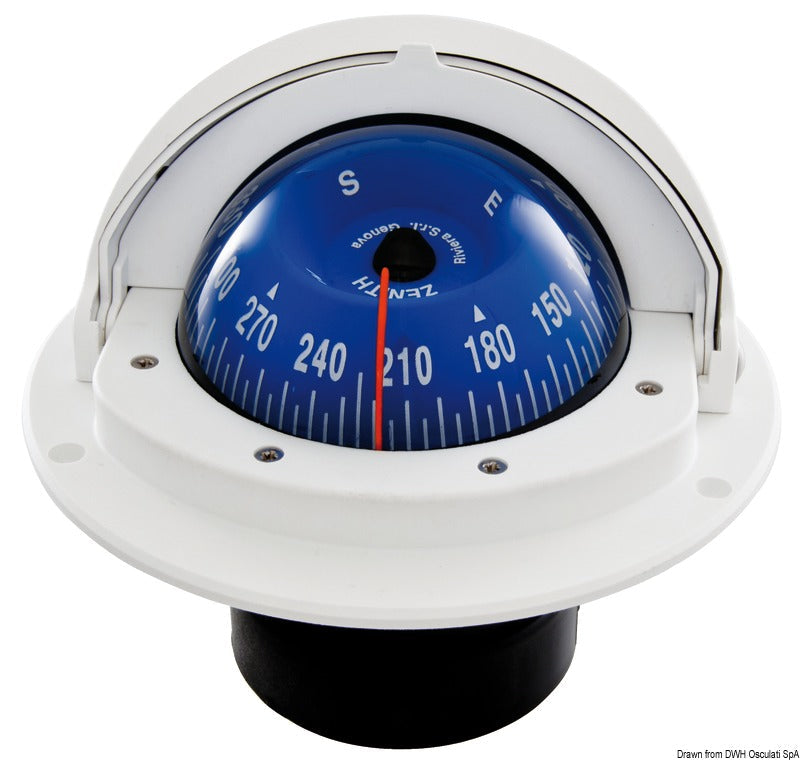

Riviera Zenith 3″ indbygningskompas med teleskopisk beskyttelseskappe er et magnetisk marinekompas til vandret indbygning i instrumentbord eller konsol. Denne AV-variant har frontaflæst blå kompasrose, hvidt hus og 12 V belysning. Kompasset er beregnet til både normale og hurtiggående både, inklusive fartøjer med hastigheder over 25 knob.
Den frontaflæste kompasrose har en synlig diameter på 80 mm og en skalainddeling på 5°. En rød kursstreg gør det lettere at aflæse den aktuelle kurs. Den indbyggede manuelle magnetiske kompensation bruges til at korrigere påvirkning fra fartøjets lokale magnetfelter, mens den teleskopiske kappe både beskytter kompasset og fungerer som antirefleksafskærmning.
Kompasset har en maksimal udvendig diameter på 152 mm med kappe, en samlet højde på 131 mm og en indbygningsdybde på 65 mm under monteringsfladen. Diameteren på det nedre cylindriske hus er 89 mm. Monteringsskabelonen angiver en paneludskæring på Ø95 mm, et Ø3 mm kabelhul til belysningen samt fastgørelseshuller på Ø2,5 og Ø3 mm. Udskæringen omfatter desuden et indhak på 9 × 12,5 mm.
Monteringsstedet skal placeres så langt som praktisk muligt fra magnetfelter og bevægelige jernholdige genstande. Efter installation skal kompasset kontrolleres og kompenseres af en kvalificeret fagperson. Kompensatorskruerne justeres med en ikke-magnetisk skruetrækker; påfyldningspropper og øvrige skruer må ikke løsnes.
Kompasset er væskefyldt med Shell Sol D/70. En elastisk membran kompenserer for væskens volumenændringer og modvirker bobledannelse inden for temperaturområdet −30 °C til +60 °C. Standardbalanceringen er til zone A på den nordlige halvkugle. Kompasset er fremstillet i Italien, konstrueret til at kunne repareres og rengøres med en blød klud fugtet med ferskvand. Garantiperioden er 36 måneder fra produktionsdatoen under de gældende garantibetingelser.
Zenith typeklasse B er typegodkendt i henhold til MED 2014/90/EU. Et individuelt MED-certifikat skal bestilles sammen med kompasset og kan ikke udstedes efter levering.
Vigtige funktionerMagnetisk marinekompas til vandret indbygning
Frontaflæst blå kompasrose med 5° skalainddeling
Hvidt hus med teleskopisk beskyttelses- og antireflekskappe
12 V belysning
Egnet til normale og hurtiggående både over 25 knob
Indbygget manuel magnetisk kompensation
Rød kursstreg
Paneludskæring: Ø95 mm
Indbygningsdybde: 65 mm
Temperaturområde for kompasvæsken: −30 °C til +60 °C
