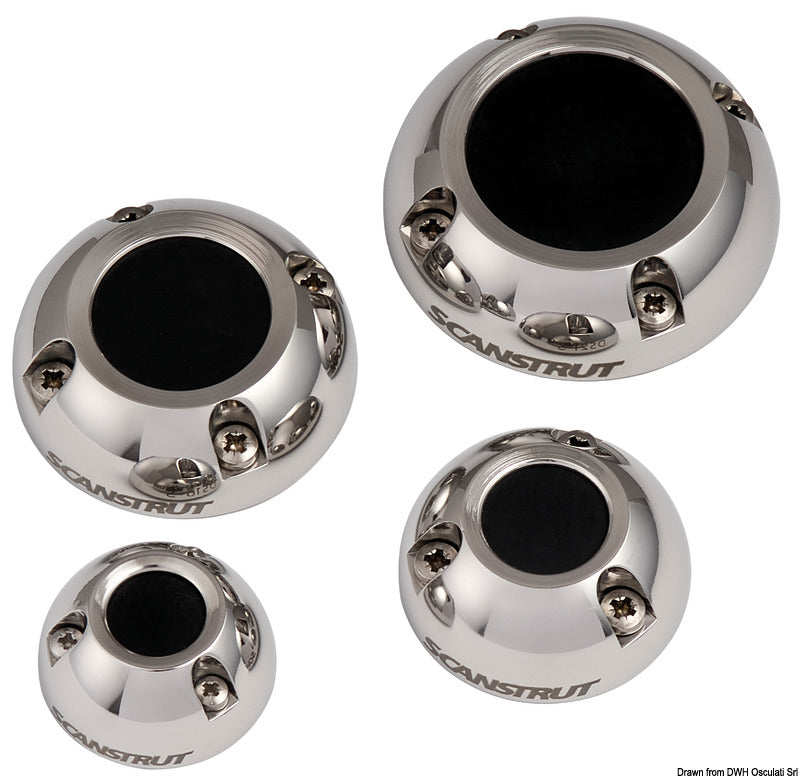

Scanstrut vertikal kabelgennemføring i 316 rustfrit stål model DS16-S er en vandtæt kabeltætning til overflademontering gennem dæk, tag, paneler og tilsvarende flader over vandlinjen. Den er beregnet til ét kabel med en diameter på 2–8 mm og kan føres over et allerede monteret stik med en diameter på op til 16 mm.
Den slidsede, koniske tætningsindsats monteres omkring kablet, så endestikket ikke først skal afmonteres. Pakken indeholder fire tætningsindsatser: tre forborede indsatser på henholdsvis 3, 4 og 7 mm samt én blank indsats, der kan bores til den ønskede kabeldiameter. Det giver fleksibilitet ved installation af blandt andet antenne-, navigationslys-, instrument- og øvrige elektronikkabler.
Den kuppelformede overdel er fremstillet af marine-grade 316 rustfrit stål og har en lav, afrundet profil uden skarpe kanter. Konstruktionen beskytter kabelindføringen og reducerer risikoen for, at liner eller tovværk hænger fast. Fastgørelsesdelene er ligeledes udført i 316 rustfrit stål, mens en vandtæt 3M-bundpakning tætner mod monteringsfladen. Materialerne er UV-stabile og beregnet til udendørs og maritim anvendelse.

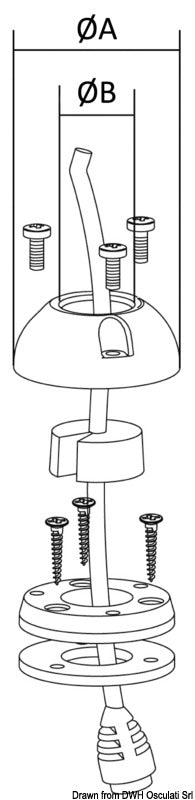

Kabelgennemføringen har en udvendig kuppeldiameter på 39 mm, en foddiameter på 36,5 mm og en højde på 19 mm over monteringsfladen. Installationen kræver et gennemføringshul på 16 mm samt tre monteringshuller. De fastholdte møtrikker og gevindforbindelser gør det muligt at adskille og genmontere kabeltætningen gentagne gange.
Til bløde underlag som krydsfiner anvendes et anbefalet forboringshul på 2 mm, mens glasfiber, akryl og hårdt træ kræver 2,5 mm. Pakken indeholder tre No. 4 × 16 selvskærende monteringsskruer og tre M3 × 10 samlingsbolte. Der kan anvendes silikone ved monteringsfladen, men der kræves ikke tætningsmasse på selve gummiindsatsen.

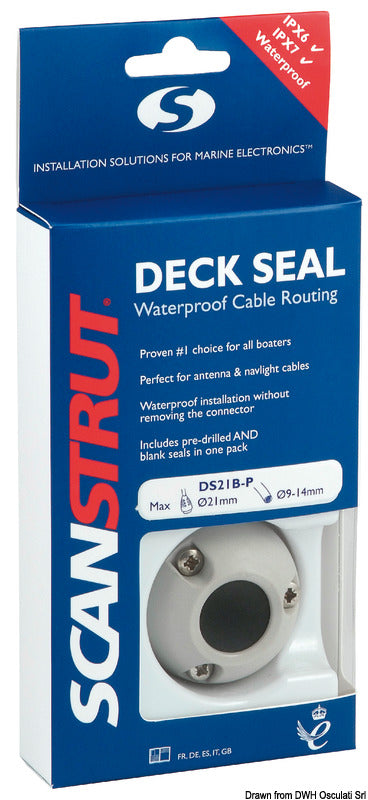

Hvis den blanke indsats skal tilpasses, kan den fryses til cirka −18 °C før boring. Hullet bores 1–2 mm større end kablets diameter; efter optøning trækker indsatsen sig tæt omkring kablet. Kabelgennemføringen leveres som én komplet enhed i blisterpakning og er omfattet af tre års garanti.
Vigtige funktionerTil ét kabel med diameter Ø 2–8 mm
Til monterede stik med diameter op til Ø 16 mm
Montering uden afmontering af endestik
Marine-grade 316 rustfrit stål
Vandtæthed IPX7
Udvendig diameter Ø 39 mm og højde 19 mm
Påkrævet gennemføringshul Ø 16 mm
Fire medfølgende tætningsindsatser
Afrundet profil uden skarpe kanter
Kun til montering over vandlinjen
