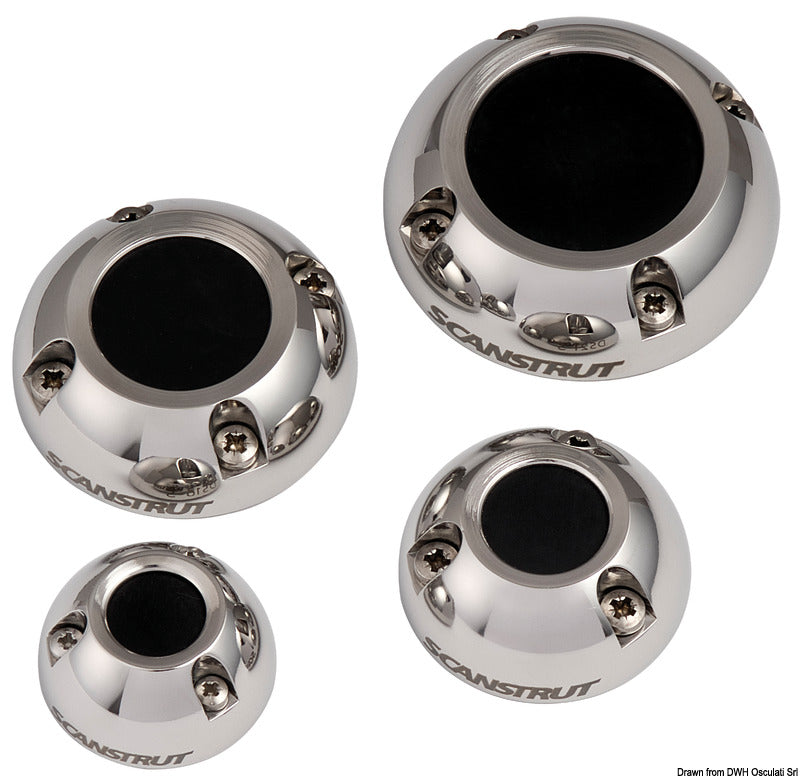

Denne Scanstrut vertikal kabelgennemføring i 316 rustfrit stål, model DS30-S, er beregnet til vandtæt føring af ét kabel med en diameter på Ø9–14 mm gennem en plan monteringsflade. Gennemføringen kan håndtere et fabriksmonteret stik eller en konnektor med en udvendig diameter på op til Ø30 mm, så stikket ikke skal afmonteres under installationen.
Den delte, koniske tætningsindsats komprimeres omkring kablet, mens en lukket 3M-basispakning i cellemateriale tætner mod monteringsfladen. Konstruktionen er IP68-klassificeret og fremstillet af marinekvalitet 316 rustfrit stål med korrosionsbestandige fastgørelsesdele og UV-stabile materialer. Kabelgennemføringen skal monteres over vandlinjen.
Den afrundede, kuppelformede profil har ingen fremtrædende skarpe kanter, hvilket reducerer risikoen for, at liner hænger fast. Formen øger samtidig slagmodstanden og fungerer som ekstra beskyttelse mod vand. Produktet har en største udvendig diameter på Ø59 mm, en basediameter på Ø56 mm og en højde på 20,5 mm over monteringsfladen.
Monteringen kræver et centralt hul på Ø30 mm. Til fastgørelse med de medfølgende No. 6-skruer anvendes Ø2,5 mm styrehuller i bløde materialer som krydsfiner eller Ø3 mm styrehuller i hårde materialer som glasfiber, akryl og hårdt træ. Fastsiddende møtrikker i basen letter samlingen og gør det muligt at demontere og genmontere gennemføringen gentagne gange.
Der medfølger tætningsindsatser med Ø9 mm, Ø11 mm og Ø13 mm hul samt en uboret indsats til individuel tilpasning. Den uborede indsats kan med fordel fryses før boring, og hullet udføres cirka 1–2 mm større end kabeldiameteren. Der kræves ikke fugemasse på selve kabelindsatsen; ved monteringen anvendes silikone ved fastgørelsespunkterne.

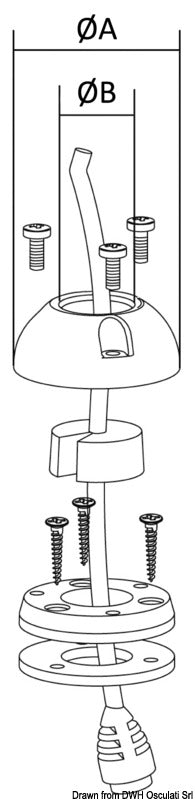

Leverancen omfatter yderkappe, base, pakning, fire M4 × 10-bolte, fire No. 6 × 16 selvskærende skruer og fire DS30-tætningsindsatser. Elektrisk installation skal udføres med strømmen afbrudt, og gennemføringen er ikke godkendt til farlige eller brandfarlige miljøer. Produktet leveres enkeltvis i displayblister og har 3 års producentgaranti.
Vigtige funktionerTil ét kabel med Ø9–14 mm diameter
Gennemføring af monteret stik op til Ø30 mm
IP68-klassificeret tætning
Marinebestandigt 316 rustfrit stål
Monteres over vandlinjen i et Ø30 mm hul
Udvendig diameter Ø59 mm og højde 20,5 mm
Tre forborede og én uboret tætningsindsats medfølger
Fastsiddende møtrikker til gentagen demontering
Monteringsdele og 3M-basispakning medfølger
3 års producentgaranti
