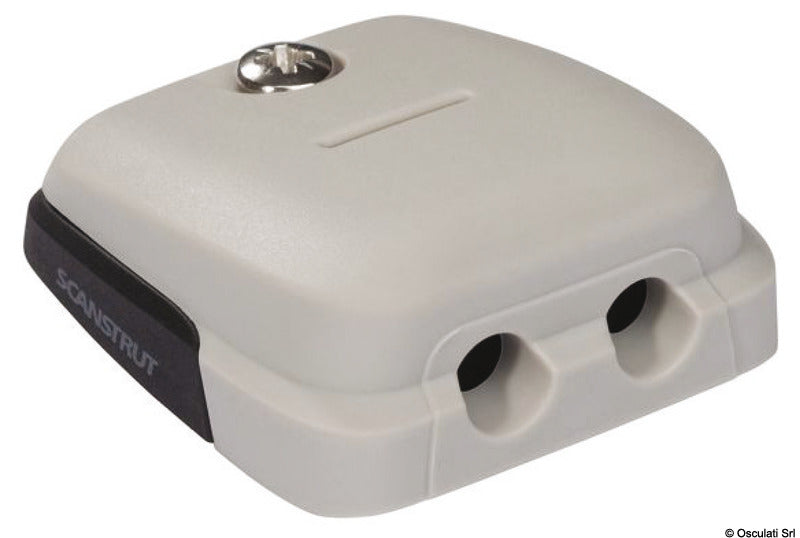

Scanstrut horisontal kabelgennemføring DS-HD10 er en vandtæt, overflademonteret kabeltætning til føring af to runde kabler med en udvendig diameter på 6–10 mm. Den horisontale kabeludgang er velegnet til installation af solpaneler, tag- og dækmonterede lygter, lysbroer og andet elektronisk udstyr.
Det grå lavprofilhus er fremstillet af slagfast, UV-stabilt og glasfiberforstærket nylon. Fastgørelsesdelene er udført i marinekvalitet AISI 316 rustfrit stål, og konstruktionen er klassificeret som IP68. De fastholdte møtrikker letter både den første samling og senere genmontering.
Der medfølger separate kabelpakninger til to kabler i størrelserne 6, 7, 8, 9 og 10 mm samt to blanke pakninger, der kan bores efter behov. Når den korrekte pakningsstørrelse anvendes, slutter pakningen tæt omkring kablet uden tætningsmasse på selve kabelpakningen.

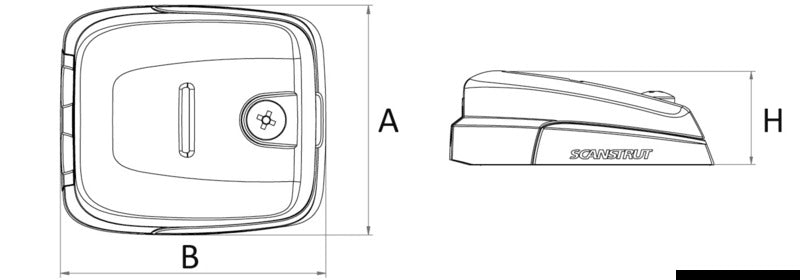

Kabelgennemføringen måler 75,1 × 66,5 × 28,5 mm (L × B × H). Monteringen kræver et centralt gennemføringshul på Ø 32 mm og fire fastgørelseshuller. Borediameteren er 2,5 mm i bløde materialer som krydsfiner og 3 mm i hårde materialer som glasfiber, hårdt træ, akryl og metal.
Leveringen omfatter ydre hus, bund, vandtæt 3M-underlagspakning, M5 × 10-lukkebolt, fire nr. 6 × 16 selvskærende monteringsskruer og 12 kabelpakninger. Ved montering i metal anvendes M3 undersænkede bolte over 12 mm med skiver og Nyloc-møtrikker; disse dele medfølger ikke. Monteringsvejledningen foreskriver silikone ved de fire monteringsskruer.
DS-HD10 kan monteres på træ, krydsfiner, GRP/glasfiber, hårdt træ, akryl, stål og aluminium. Produktet leveres med 3 års garanti.
Vigtige funktionerHorisontal kabeludgang til to runde kabler
Kabeldiameter: 2 × Ø 6–10 mm
Vandtæt konstruktion med IP68-klassifikation
Slagfast og UV-stabilt hus i glasfiberforstærket nylon
Fastgørelsesdele i AISI 316 rustfrit stål
Produktmål: 75,1 × 66,5 × 28,5 mm
Centralt gennemføringshul: Ø 32 mm
12 kabelpakninger og vandtæt 3M-underlagspakning medfølger
Velegnet til blandt andet solpanelinstallationer
3 års garanti
