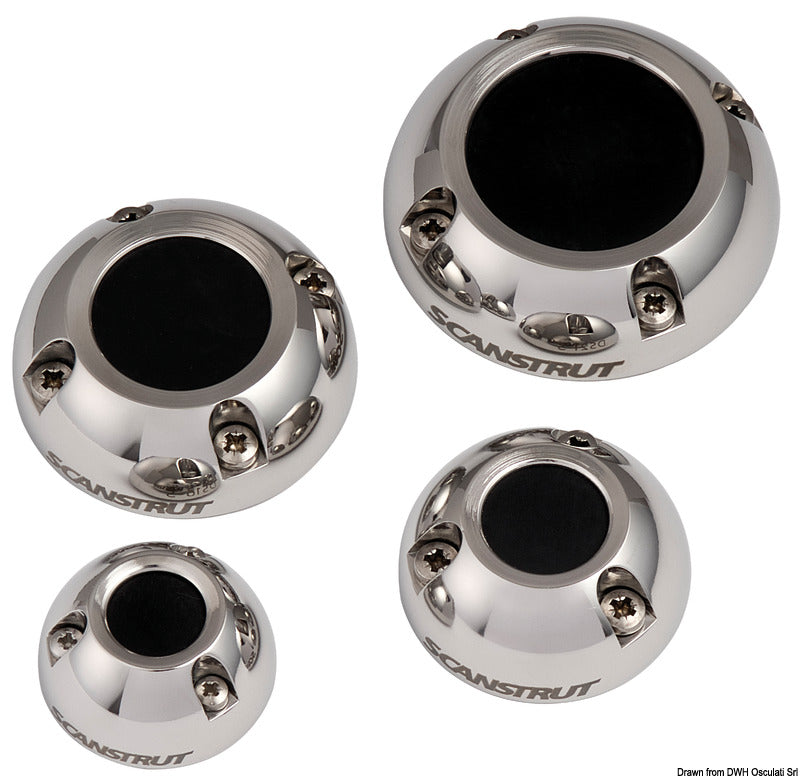

Denne model er en Scanstrut lodret kabelgennemføring i 316 rustfrit stål til vandtæt føring af ét kabel med en diameter på 9–14 mm gennem dæk og andre vandudsatte monteringsflader. DS21B-S kan føre et færdigmonteret stik med en diameter på op til 21 mm, så terminalstikket ikke skal afmonteres fra kablet under installationen.
Det kuppelformede dæksel og fastgørelsesdelene er fremstillet af marinebestandigt 316 rustfrit stål. Den afrundede profil fungerer som ekstra vandskjold, øger modstandsdygtigheden over for slag og reducerer risikoen for, at liner eller andre genstande hænger fast. UV-stabile materialer og en vandtæt 3M-bundpakning gør konstruktionen egnet til udendørs maritim brug.
Den koniske tætningsindsats og den lukkede bundtætning danner en IP68-klassificeret samling. Der medfølger fire delbare indsatse: tre forborede indsatse på henholdsvis Ø 9, Ø 11 og Ø 13 mm samt én udborbar indsats. Indsatserne kan monteres omkring et eksisterende kabel, og der kræves ikke tætningsmasse direkte på gummiindsatsen.
Gennemføringen har en udvendig diameter på 49 mm, en montagefod på Ø 45,7 mm og en højde på 20,5 mm over monteringsfladen. Monteringen kræver et centralt hul på Ø 21 mm og udføres med trepunktsfastgørelse. Fastholdte møtrikker i basen letter samlingen og gør gentagen demontering og genmontering mulig.

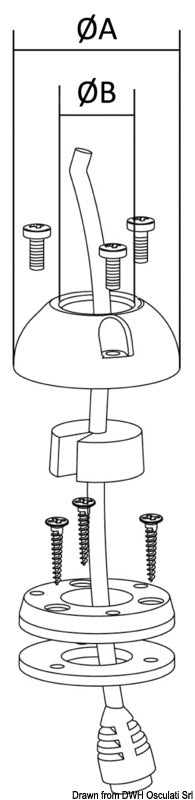

Sættet omfatter kuppeldæksel, base, bundpakning, fire tætningsindsatse, tre M4 × 10 mm bolte og tre selvskærende No. 6 × 16 mm monteringsskruer. Til monteringen anvendes en Ø 21 mm hulsav, Pozidriv-skruetrækker og bor til forboring. Den anbefalede forboring er Ø 2,5 mm i bløde materialer som krydsfiner og Ø 3 mm i hårde materialer som glasfiber, akryl og hårdt træ. Tætningsmiddel anvendes ved monteringsskruehullerne.
Ved tilpasning af den udborbare indsats kan den fryses før boring. Hullet bores cirka 1–2 mm større end kabeldiameteren. Kabelgennemføringen er beregnet til lodret overflademontering over vandlinjen og må ikke monteres under vandlinjen. Producentgarantien er 3 år.
Vigtige funktionerTil ét kabel med Ø 9–14 mm
Fører færdigmonterede stik op til Ø 21 mm
Marinebestandigt 316 rustfrit stål
IP68-klassificeret vandtæt samling
Kuppelformet, kantafrundet profil
Fire delbare tætningsindsatse medfølger
Ø 21 mm monteringshul og trepunktsfastgørelse
Kan demonteres og genmonteres gentagne gange
Til montering over vandlinjen
3 års producentgaranti
