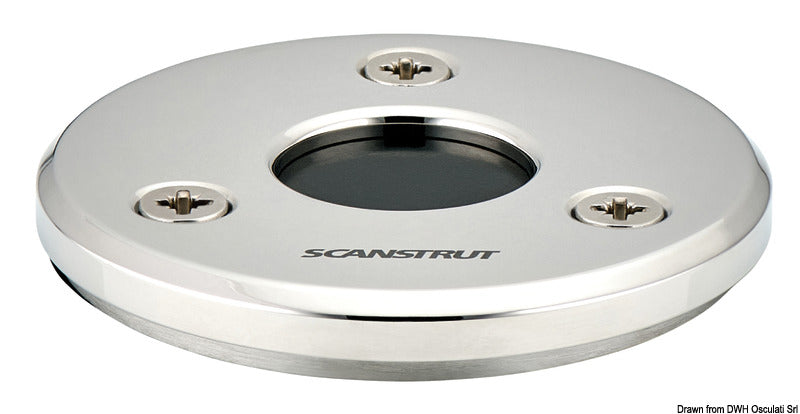

Denne Scanstrut Low Profile kabelgennemføring er en vandtæt lavprofilmodel i poleret 316 rustfrit stål til passage af ét rundt kabel med en diameter på 9–14 mm. Den kan føre et formonteret stik med en diameter på op til 21 mm gennem dæk, tag, skot eller en anden monteringsflade uden først at afmontere stikket fra kablet.
Kabelgennemføringen har IP68-tæthed og en synlig monteringshøjde på kun 6,5 mm. Hovedparten af tætningsteknologien placeres under monteringsfladen, hvilket giver en diskret installation. Den udvendige diameter er 60,7 mm, og monteringen kræver et centerhul på Ø 32 mm. Modellen kan monteres på både vandrette og lodrette flader.
En konisk kabelbøsning og en lukketcellet bundpakning danner en 100 % vandtæt kabelpassage. Konstruktionen er UV-bestandig og beregnet til krævende maritime og udendørs miljøer. Det polerede 316 rustfri stål giver høj korrosionsbestandighed og er blandt andet velegnet til kabler fra radarudstyr, solpaneler, lysramper, lamper og anden dæk- eller tagmonteret elektronik.
Der medfølger fire splittede kabelbøsninger: én med Ø 9 mm hul, én med Ø 11 mm hul, én med Ø 13 mm hul samt én udblændet bøsning, der kan tilpasses kablet. De splittede bøsninger gør det muligt at montere tætningen omkring et eksisterende kabel med formonteret stik. Vælg en bøsning så tæt som muligt på kabeldiameteren. Ved tilpasning af den udblændede bøsning anvendes et bore- eller skæremål på cirka kabeldiameteren plus 1,5 mm, mens der skal bevares mindst 3,5 mm materiale ud mod kanten.

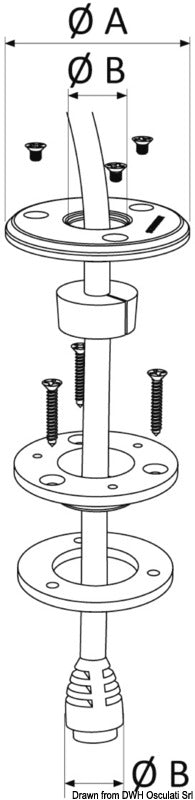

Basen fastgøres i tre punkter, og gevindforbindelser med fangmøtrikker understøtter gentagen adskillelse og genmontering. Pakken indeholder top, base, fire kabelbøsninger, bundpakning, tre No. 6 × 19 mm skruer og tre M4 × 6 mm undersænkede bolte. Til bløde materialer som krydsfiner anvendes Ø 2,5 mm styrehuller, mens glasfiber, hårdt træ og akryl kræver Ø 3 mm styrehuller. Ved montering i metal anvendes Ø 4 mm huller samt separate M4 undersænkede bolte længere end 12 mm med skiver og Nyloc-møtrikker; disse metalfastgørelser medfølger ikke.
Kabelbøsningen og bundpakningen danner tætningen uden traditionel marineforsegler omkring selve bøsningen. Silikone kan fortsat være nødvendig ved skruegennemføringer og basen som angivet i installationsanvisningen. Modellen indgår i Scanstruts SCA-testprogram med blandt andet saltspraytest, materialekontrol af 316 rustfrit stål, accelereret UV-test, IP-test og mekanisk analyse. Produktgarantien er 3 år.
Vigtige funktionerTil ét rundt kabel med Ø 9–14 mm
Maksimal diameter på formonteret stik: Ø 21 mm
IP68 og 100 % vandtæt kabelpassage
Poleret 316 rustfrit stål
Udvendig diameter: 60,7 mm
Synlig monteringshøjde: 6,5 mm
Kræver Ø 32 mm monteringshul
Fire splittede kabelbøsninger medfølger
Kan monteres på vandrette og lodrette flader
UV-bestandig konstruktion og 3 års garanti
