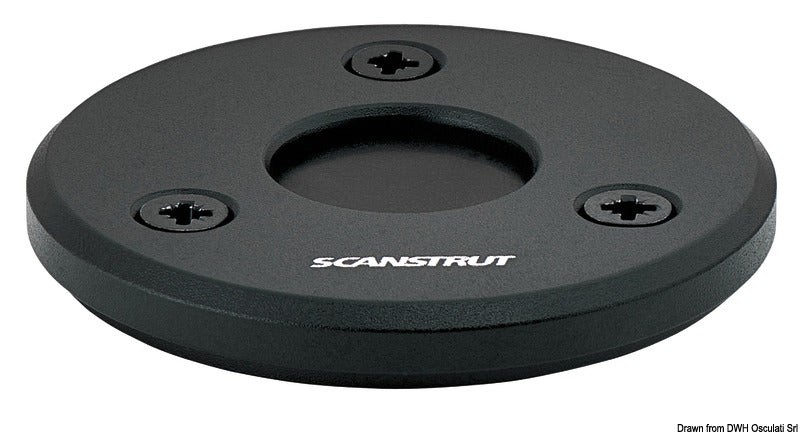

Denne Scanstrut Low Profile kabelgennemføring model DS-LP-21B-BLK skaber en vandtæt passage for ét kabel med en diameter på 9–14 mm. Den er fremstillet af sort anodiseret marinealuminium og er beregnet til maritime og andre udendørs kabelinstallationer, hvor en lav og diskret profil er vigtig.
Den delte tætning gør det muligt at føre et kabel med et allerede monteret stik eller en terminal gennem monteringsfladen. Kabelstikket må have en diameter på op til 21 mm. Produktet leveres med præborede tætninger til kabler på Ø 9, Ø 11 og Ø 13 mm samt en uboret tætning, der kan tilpasses den aktuelle kabeldiameter.
Kabelgennemføringen har kapslingsklasse IP68 og danner en 100 % vandtæt hovedtætning ved korrekt installation. Den lukkede bundpakning betyder, at der ikke kræves en fuge af marinetætningsmiddel omkring selve kabelgennemføringen. Lokal tætning ved skruehullerne kan dog være relevant afhængigt af underlag og monteringsmetode. Konstruktionen er desuden UV-bestandig, slagfast og korrosionsbestandig.
Lavprofilkonstruktionen placerer en del af tætningsteknikken under monteringsfladen. Den synlige højde er kun 6,5 mm, og monteringshøjden er reduceret med 68 % sammenlignet med standardmodellen DS21B-P-BLK. Den udvendige diameter er 60,7 mm, og installationen kræver et centralt monteringshul på Ø 32 mm. Kabelgennemføringen kan monteres på både vandrette og lodrette flader.
Gevindhuller og fangmøtrikker gør det muligt at demontere og genmontere kabelgennemføringen gentagne gange. Ved montering i bløde materialer som krydsfiner anbefales Ø 2,5 mm styrehuller, mens hårde materialer som glasfiber, hårdt træ og akryl kræver Ø 3 mm styrehuller. Til metal anvendes Ø 4 mm monteringshuller og egnede M4-bolte med skiver og låsemøtrikker.

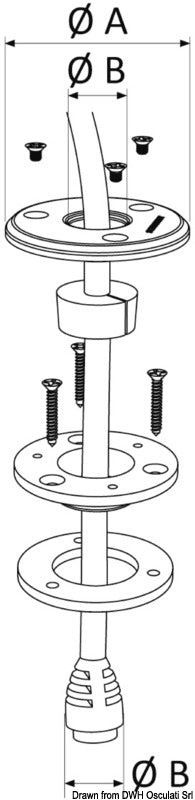

Leveringen omfatter topdel, underdel, fire tætninger, lukketcellet bundpakning, tre No. 6 × 19 mm skruer og tre M4 × 6 mm undersænkede bolte. Produktet er velegnet til kabler fra eksempelvis marineelektronik, solpaneler, udendørs belysning og andet udstyr, der kræver en tæt passage gennem en monteringsflade. Producentgarantien er 3 år.
Vigtige funktionerTil ét kabel med Ø 9–14 mm
Maks. stik- eller terminaldiameter: Ø 21 mm
Udvendig diameter: 60,7 mm
Synlig højde: 6,5 mm
Monteringshul: Ø 32 mm
IP68 og 100 % vandtæt hovedtætning
Sort anodiseret marinealuminium
Vandret eller lodret montering
Fire medfølgende kabeltætninger
3 års producentgaranti
