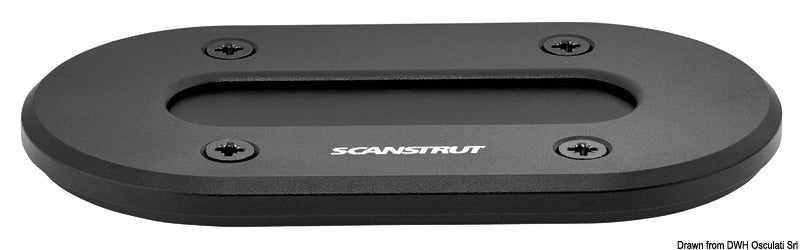

Scanstrut Low Profile kabelgennemføring er en IP68-klassificeret multikabelløsning til vandtæt føring af op til fire kabler gennem dæk, tag eller andre monteringsflader. Denne variant er fremstillet i sort anodiseret aluminium og kan tilpasses kabler med en diameter på op til Ø15 mm pr. kabel.
Lavprofilkonstruktionen placerer tætningsmekanismen under monteringsfladen og giver en synlig højde på kun 6,5 mm. Det er 71 % lavere end den tilsvarende standardmodel. Konstruktionen er korrosionsbestandig, UV-bestandig og slagfast, hvilket gør den velegnet til maritime og øvrige udendørs installationer.
Den medfølgende, ikke-forborede tætningsindsats bores individuelt efter kabelkonfigurationen. Hvert hul skal bores 1,5 mm større end det aktuelle kabel, med mindst 1,5 mm fra kabelhullet til indsatsens kant og mindst 4 mm materiale mellem hullerne. Indsatsen kan med fordel nedfryses til cirka −18 °C før boring. Stik og fabriksmonterede kabelender med en diameter på op til Ø18,5 mm kan føres gennem åbningen uden først at blive afmonteret.

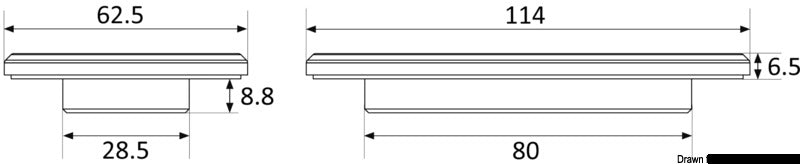

Kabelgennemføringen måler 114 × 62,5 mm og har en dybde på 8,8 mm under monteringsfladen. Installationen kræver to Ø35 mm huller med en centerafstand på 51,5 mm, hvorefter materialet mellem hullerne fjernes, så der dannes en langoval udskæring. Den kan monteres både vertikalt og horisontalt.
En tilspidset tætningsindsats og en lukketcellet bundpakning skaber en 100 % vandtæt kabelpassage ved korrekt montering. Der kræves ikke marinetætningsmasse omkring selve kabelgennemføringen, men skruehuller kan tætnes som anvist i installationsvejledningen. I krydsfiner og andre bløde materialer anvendes Ø2,5 mm forboring, mens glasfiber, hårdt træ og akryl kræver Ø3 mm. Ved montering i metal bores Ø4 mm huller til M4-fastgørelse.
Sættet indeholder topdel, bunddel, selvborende tætningsindsats, bundpakning, fire No. 6 × 19 mm monteringsskruer samt fire M4 × 6 mm undersænkede samlebolte. Kabelgennemføringen er egnet til blandt andet marineelektronik, solpaneler, lysbjælker samt tag- og dækmonteret elektronik på både, autocampere og varevogne. Produktet leveres med 3 års garanti.
Vigtige funktionerTil op til 4 kabler med maks. Ø15 mm pr. kabel
Maks. stikdiameter: Ø18,5 mm
IP68-klassificeret kabeltætning
Sort anodiseret aluminium
Synlig højde: 6,5 mm
71 % lavere end tilsvarende standardmodel
Vertikal eller horisontal montering
Montering uden marinetætningsmasse omkring kabelgennemføringen
UV-bestandig, korrosionsbestandig og slagfast konstruktion
3 års garanti
