Denne kameramonteringsplade fra Scanstrut er en forhøjet adapter- og monteringsplade til Modular Dual PowerTower-systemet. Den er beregnet til montering af FLIR M-Series-kameraer eller søgelygter og samler udstyret på systemets øverste monteringsposition.
Monteringspladen er fremstillet af aluminium med hvid pulverlakeret overflade. Konstruktionen består af en nederste fastgørelsesplade, to skråtstillede støttevanger og en delvist rund øverste monteringsplade. Den samlede konstruktion måler 173 mm i længden, 120 mm i bredden og 60 mm i installeret højde, mens selve pladen er 5 mm tyk.

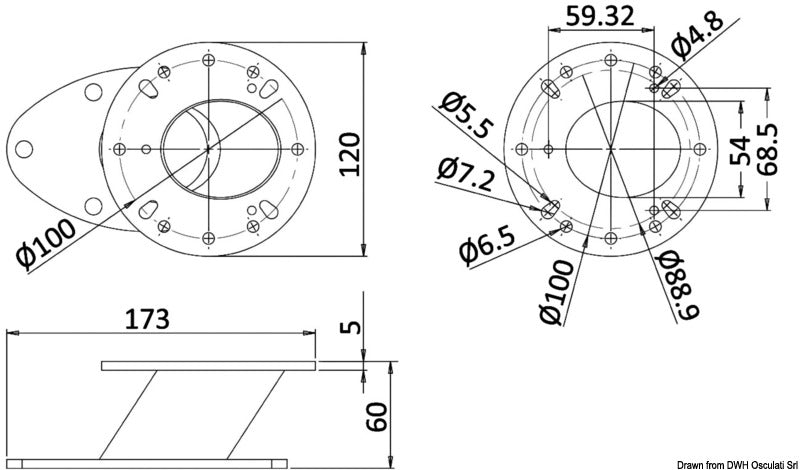

Den øverste plade har flere forborede huller og langhuller til kompatibelt kamera- og lygteudstyr. Monteringsgeometrien omfatter diameterreferencer på Ø100 mm og Ø88,90 mm, lineære referencer på 54 mm, 59,32 mm og 68,50 mm samt huldiametre på Ø4,80 mm, Ø5,50 mm, Ø6,50 mm og Ø7,20 mm.
Pladen indgår i Modular Dual PowerTower, som er et modulært marinemontagesystem til kompakt samling af flere typer marineelektronik. Denne variant, model DPT-C-PLATE-01, er specifikt beregnet til den øverste montering af kamera eller søgelygte og har ingen elektrisk funktion.
Vigtige funktionerForhøjet monteringsplade til Scanstrut Modular Dual PowerTower
Til FLIR M-Series-kameraer og søgelygter
Model: DPT-C-PLATE-01
Aluminium med hvid pulverlakeret overflade
Produktmål: 173 × 120 × 60 mm
Pladetykkelse: 5 mm
Flere forborede huller og langhuller
Passiv mekanisk monteringskomponent
