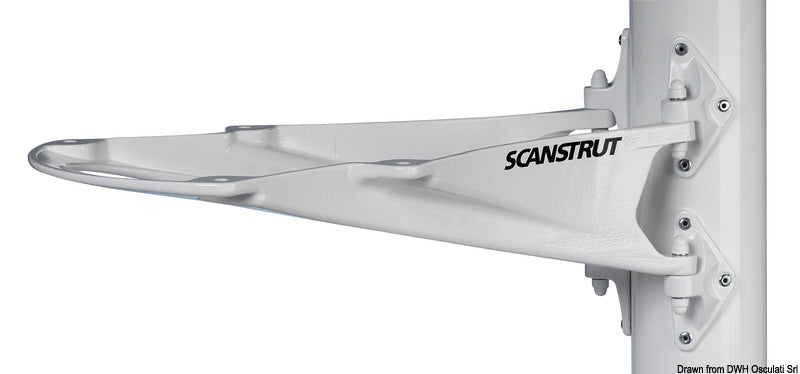

Scanstrut SC20 mastebeslag til radar/radome er en hvid, fast platform til montering af godkendte radar-radomer og udvalgte mindre satellit- og TV-antenner på en sejlbådsmast. Beslaget er fremstillet af marine-grade aluminium og beskyttet med et 4-trins marine-lakeringssystem.
Beslaget fastgøres til masten med fire drejelige fødder, som kan tilpasses forskellige mastprofiler. En 12-punkts fastgørelse med medfølgende Monel-nitter giver en stabil forbindelse til masten, mens konstruktionen placerer antennen så tæt som muligt på mastens forkant. Radomen fastgøres til den forborede platform med radarproducentens egne bolte og skiver.

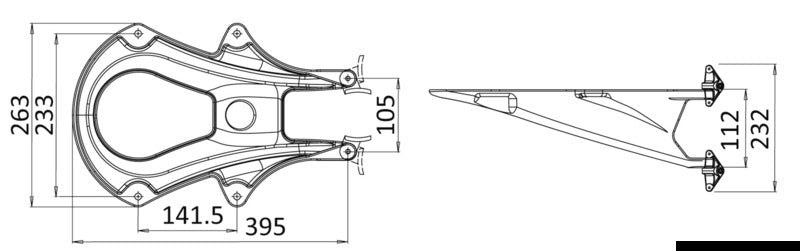

Platformens monteringsmål i plan er 395 mm i længderetningen og maksimalt 263 mm i bredden. Det indvendige breddemål ved platformens forreste del er 233 mm. De viste platformshuller er Ø 9,5 mm, og den minimale mastbredde er 65 mm. Der er ingen fast maksimal mastbredde.
Ved montering bores 12 huller på Ø 4,8 mm til mastefødderne og yderligere to huller på Ø 4,8 mm til sikkerhedslinens fæsteøje. Kabelgennemføringen kræver et hul på Ø 23 mm og skal placeres i forhold til kabeludgangen på den installerede radar eller antenne. Boltene ved de drejelige mastefødder tilspændes med 7 Nm.
Beslaget er beregnet til aluminiumsmaster med en godstykkelse på 2-5 mm. Z-Spars-, Eurospars- og Isomat-master kræver Scanstrut adapterkit 50100. Montering på træmast er mulig med en egnet alternativ fastgørelse i stedet for de medfølgende nitter. Ved kulfibermaster og andre mastmaterialer skal mast- eller rigproducenten konsulteres før installation.
Kompatible radarer og antenner
Dokumenteret kompatibilitet omfatter B&G 3G/4G, HALO20 og HALO20+; Garmin Fantom 18, GMR18HD, GMR18xHD, GMR18HD+ og GMR40; Humminbird HB 2124 CHIRP; Intellian i3, FB150 i i3, FB250 i i3 og FB250R i i3; KVH TracVision M2, M3, TV3 og V3 samt TracPhone V3-HTS og V30; Lowrance 3G/4G, HALO20 og HALO20+; Raymarine Quantum, Quantum 2 og 37STV; Sea-Tel Coastal 14 samt Simrad 3G/4G, DX45, HALO20 og HALO20+. Raymarine-krydsreference A80382 gælder for den hvide SC20 til Quantum.
En rustfri sikkerhedsline med fæsteøje medfølger og skal forbinde radaren med masten. Den fastholder enheden, hvis monteringen beskadiges eller frigøres ved overbelastning, slag eller sammenfiltring i sejl og rig. Beslaget må kun anvendes med godkendte radomer under normale sejlforhold og skal regelmæssigt kontrolleres for skader og løse dele. Scanstrut radarbeskytterne SC27 og SC28 er ikke kompatible med SC20.
Leveringen omfatter blandt andet fire hvide drejelige mastefødder, 12 stk. 4,8 × 16 mm nitter, to stk. 4,8 × 12 mm nitter, fire M6 × 45 mm rustfri bolte, fire rustfri M6 Nyloc-møtrikker, otte 6 mm rustfri skiver, hvide møtrikhætter, kabelgennemføring, fæsteøje og rustfri sikkerhedsline. Udskiftningssættet Scanstrut 15001 kan anvendes som reservedelssæt til mastefødderne. Produktet har 3 års garanti.
Vigtige funktionerFast mastebeslag til godkendte radar-radomer og udvalgte mindre antenner
Marine-grade aluminium med 4-trins marine-lakeringssystem
Fire drejelige fødder til forskellige mastprofiler
12-punkts fastgørelse med Monel-nitter
Minimum mastbredde: 65 mm
Til aluminiumsmaster med 2-5 mm godstykkelse
Monteringsmål i plan: 395 × 263 mm
Med rustfri sikkerhedsline og monteringsdele
Adapterkit 50100 kræves til Z-Spars, Eurospars og Isomat
3 års garanti
