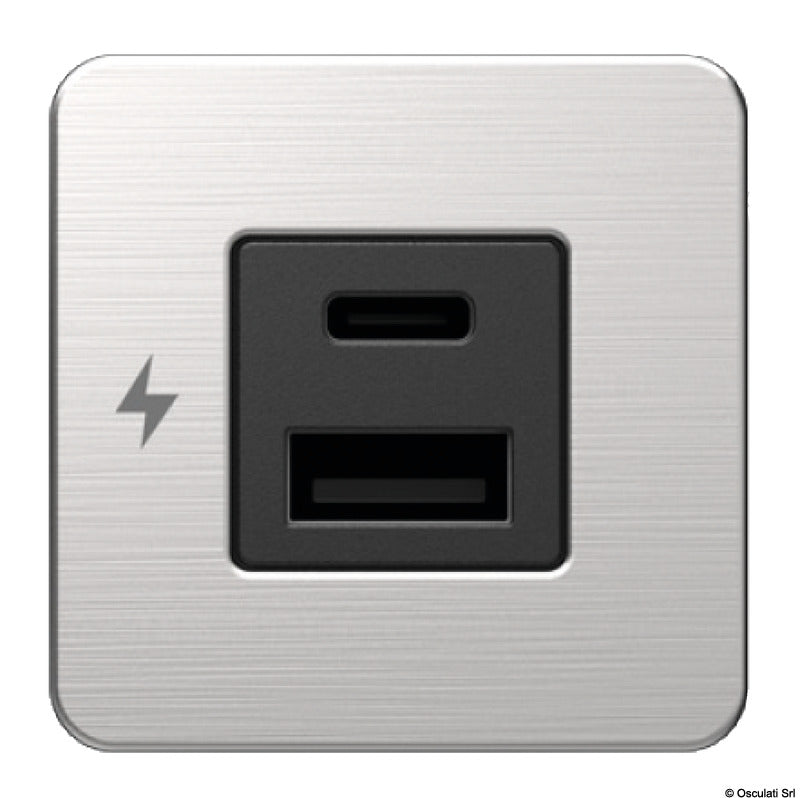

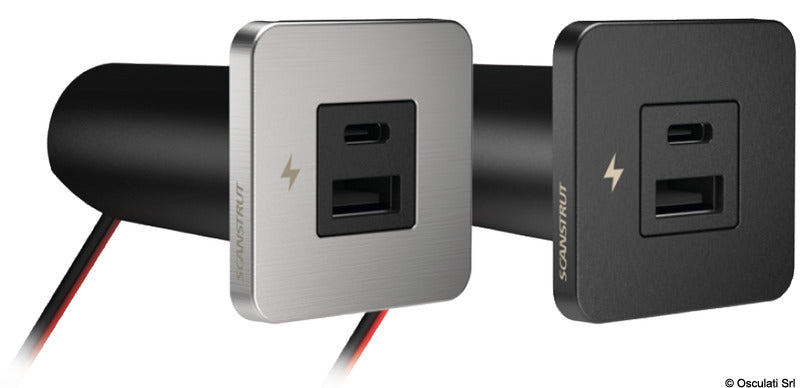

Dette Scanstrut TILE indbyggede USB-A/USB-C-ladeudtag er et kompakt panelmonteret ladeudtag til bådens indvendige områder. Det har én USB-A-port og én USB-C-port til opladning af telefoner, tablets, bærbare computere og andre kompatible USB-enheder. Frontpanelet er udført i børstet 316 rustfrit stål, mens portindsatsen er sort.
Ladeudtaget kan tilsluttes 12 eller 24 V DC og har et dokumenteret indgangsområde på 10–32 V DC. Ved et 12 V-system kan USB-C-porten levere op til 36 W. Ved et 24 V-system understøtter USB-C-porten spændingsprofiler op til 20 V og en maksimal ladeeffekt på 60 W. USB-A understøtter QC 3, mens USB-C understøtter PD 3 og QC 4. Den faktiske ladeeffekt afhænger af forsyningssystemet, den tilsluttede enhed og det anvendte kabel.
Frontpanelet måler 40,4 × 40,4 mm og har et frontfremspring på 6,2 mm. Den samlede installationsdybde er 66,5 mm, og det cylindriske hus har en diameter på 28 mm. Elektronikken er conformal-coated som beskyttelse mod fugt, men ladeudtaget er ikke vandtæt og må kun monteres indendørs, hvor det ikke udsættes for vand eller stænk.
Monteringen kræver en Ø 29 mm paneludskæring og en paneltykkelse på mindst 3 mm. Hus og ledning føres gennem udskæringen, basen fastgøres med to skruer, og dekorationsrammen klikkes på efterfølgende. Tilslutningen udføres med en cirka 150 mm lang 18 AWG-ledning med åbne kabelender, hvor rød er positiv og sort er negativ. Der anbefales en 10 A-sikring eller automatsikring mellem batteriet og ladeudtaget.
Produktet må ikke monteres i motorrum, eksplosionsfarlige eller brandfarlige områder eller på steder med utilstrækkelig ventilation. Ved høj omgivelsestemperatur eller direkte solpåvirkning kan den elektroniske beskyttelse midlertidigt afbryde opladningen. Ladeudtaget indeholder ingen dele, som brugeren selv kan servicere eller reparere.
Modellen SC-TILE-11 opfylder blandt andet CE, FCC, UKCA, C-Tick, RoHS og UN ECE R10. Den er desuden specificeret i henhold til relevante EMC- og sikkerhedsstandarder, herunder EN 55032, EN 55035, EN 61000 og IEC/EN 62368-1. Produktet leveres med 3 års ikke-overdragelig garanti.
Vigtige funktioner1 × USB-A-port og 1 × USB-C-port
Til 12/24 V DC-systemer med 10–32 V DC indgangsområde
USB-C-ladeeffekt op til 36 W ved 12 V og 60 W ved 24 V
USB-A med QC 3 samt USB-C med PD 3 og QC 4
Frontpanel i børstet 316 rustfrit stål
Kompakt frontmål på 40,4 × 40,4 mm
Paneludskæring: Ø 29 mm
Frontmonteret og indbygget installation
Anbefalet sikring: 10 A
Kun beregnet til indendørs montering
