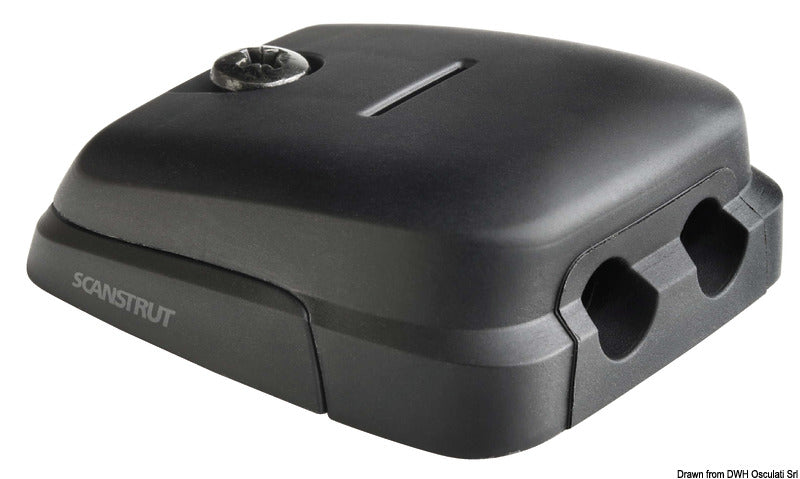

Scanstrut vandret kabelgennemføring DS-HD10-BLK er en vandtæt kabeltætning med to separate, vandrette kabelindgange. Den er beregnet til at føre to kabler med en udvendig diameter på 6–10 mm pr. kabel gennem tag, dæk eller en tilsvarende monteringsflade.
Den vandrette kabeludføring og konstruktionens lave profil gør gennemføringen velegnet til blandt andet solpanelkabler og kabler til tagmonteret elektronik. Huset er fremstillet af glasfiberforstærket nylon og har en UV-stabil, slagfast konstruktion til marineinstallationer. Fastgørelsesdelene er udført i 316 rustfrit stål.

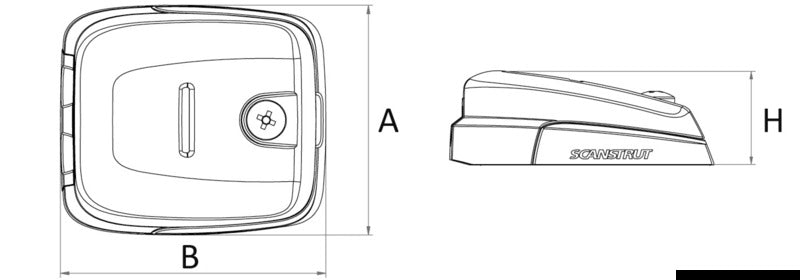

Produktet måler 75,1 mm i længden, 66,5 mm i bredden og 28,5 mm i højden. Installationen kræver et centralt gennemføringshul på Ø 32 mm. Gennemføringen kan monteres i blandt andet krydsfiner, glasfiber/GRP, hårdt træ, akryl, stål og aluminium.
Der medfølger separate tætningsindsatser til kabler på 6, 7, 8, 9 og 10 mm samt blanke indsatser, som kan bores efter behov. Hvert kabel tætnes individuelt, så indsatsen kan vælges efter kablets faktiske udvendige diameter. Integrerede, fastholdte møtrikker letter samling og genmontering.
Den medfølgende vandtætte 3M-pakning tætner mellem gennemføringen og monteringsfladen, og tæthedsklassen er IP68. Der kræves ikke marinetætningsmiddel ved kabelindsatserne eller hovedpakningen. Ved skruehullerne skal installationsvejledningens anvisning om silikone følges.
Leveringen omfatter overdel, base, pakning, en sort M5 × 10-bolt, fire No. 6 × 16 selvskærende skruer og de forskellige tætningsindsatser. Ved montering i bløde materialer anbefales 2,5 mm forboring, mens hårde materialer som glasfiber, hårdt træ og akryl kræver 3 mm forboring. Til metal anbefales undersænkede M3-bolte over 12 mm med skiver og Nyloc-møtrikker; disse dele medfølger ikke. Produktet leveres med 3 års garanti.
Vigtige funktionerTo separate kabelindgange til kabler Ø 6–10 mm
Vandret kabeludføring med lav profil
Produktmål: 75,1 × 66,5 × 28,5 mm
Centralt gennemføringshul: Ø 32 mm
Glasfiberforstærket nylon og fastgørelsesdele i 316 rustfrit stål
IP68-tæthedsklasse
Med tætningsindsatser til 6, 7, 8, 9 og 10 mm samt blanke indsatser
Vandtæt 3M-pakning medfølger
Egnet til blandt andet solpanelkabler og tagmonteret elektronik
3 års garanti
