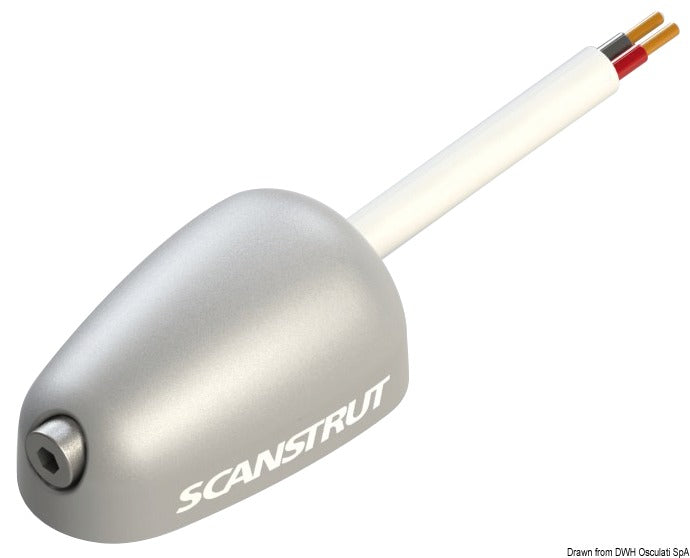

Scanstrut vandret kabelgennemføring DS-H6 fører ét rundt kabel med en udvendig diameter på 2–6 mm vandret gennem et dæk, tag eller en anden monteringsflade. Kablet føres parallelt med overfladen og bøjes ned gennem underlaget, hvilket giver en lav installation til blandt andet solpanelkabler, lysbjælker, lamper og andet overflademonteret elektronisk udstyr.
Kabelgennemføringen er fremstillet af grå, glasfiberforstærket nylon. Den UV-stabile og slidstærke konstruktion er beregnet til marine og udendørs installationer, mens den lave, kuppelformede profil beskytter kabelindføringen mod slag og vand. Tæthedsgraden er IPX7.

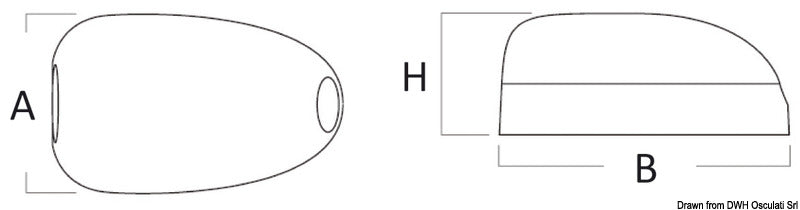

Produktet måler 28,5 mm i bredden, 46 mm i længden og 20 mm i højden over monteringsfladen. Den tekniske geometri viser en bøjeradius på 12 mm ved brug af et 6 mm kabel. Fastgjorte møtrikker i basen gør monteringen enklere og letter senere af- og genmontering.
Der medfølger seks kabelbøsninger: én uboret bøsning samt forstansede bøsninger på 2, 3, 4, 5 og 6 mm. Vælg den bøsning, hvis huldiameter ligger nærmest kablets faktiske diameter. Kabeltætningen omkring bøsningen kræver ikke ekstra fugemasse. Ved fastgørelsen viser installationsvejledningen silikone omkring skruerne, og den gældende monteringsvejledning bør derfor følges.
Monteringssættet omfatter yderskal, base, bundpakning, én M4 × 12-bolt og tre No. 4 × 16 selvskærende skruer. Kabelhullet gennem monteringsfladen skal være Ø 10 mm. Den anbefalede forboring til skruerne er Ø 2 mm i bløde materialer som krydsfiner og Ø 2,5 mm i hårde materialer som glasfiber, akryl og hårdt træ. Monteringen udføres med 3 mm unbrakonøgle og Pozidriv-skruetrækker. Produktet har 3 års producentgaranti.
Vigtige funktionerVandret kabelindføring til ét rundt Ø 2–6 mm kabel
IPX7-tæthed
Grå, glasfiberforstærket nylon
UV-stabil, slidstærk og slagfast konstruktion
Produktmål: 28,5 × 46 × 20 mm
Seks kabelbøsninger fra 2 til 6 mm, herunder én uboret
Ø 10 mm kabelhul gennem monteringsfladen
Monteringsdele medfølger
3 års producentgaranti
