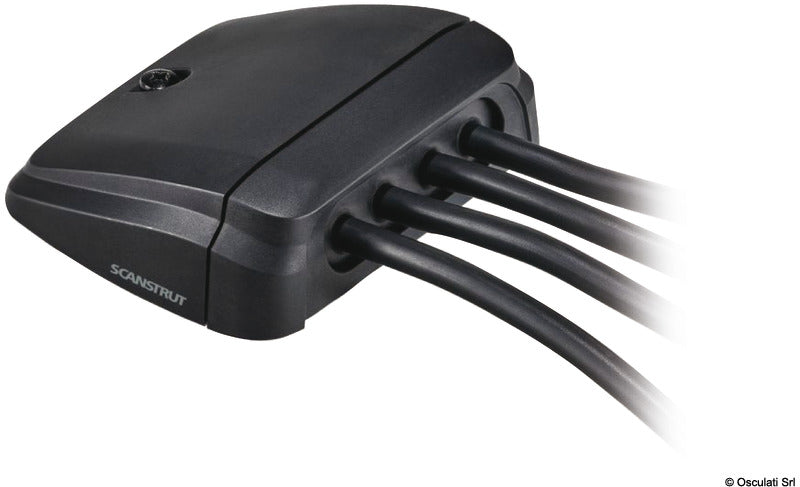

Scanstrut vandret kabelgennemføring, sort, multikabel, til kabel op til Ø15 mm

Denne Scanstrut vandret kabelgennemføring i sort er en vandtæt multikabelversion til vandret føring af flere kabler gennem dæk, tag eller panel. Modellen DS-H-MULTI er velegnet til blandt andet marineelektronik, solpaneler og belysning, hvor kabler skal føres fra ydersiden til indersiden gennem en beskyttet åbning.

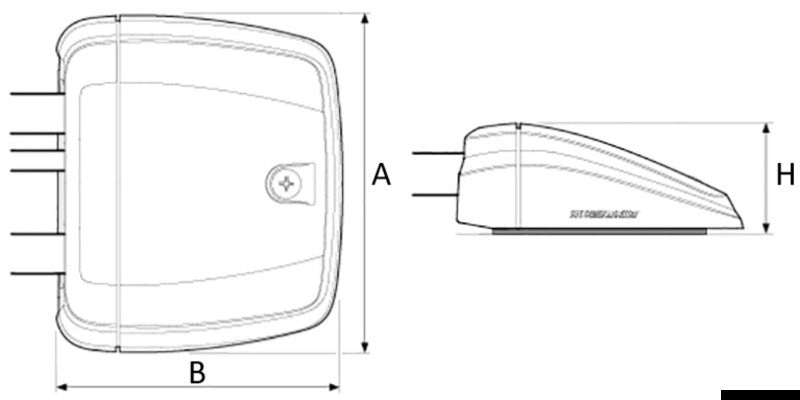

Kabelgennemføringen er fremstillet af glasfiberforstærket nylon med en slagfast, UV-stabil og korrosionsfri konstruktion til krævende maritime miljøer. Lavprofiludformningen måler 97,6 × 114,8 × 35,8 mm, mens det forreste kabelområde er 70 mm bredt og har en åbningshøjde på 18,3 mm. Konstruktionen er klassificeret IPX7.

Den selvborbare kabelbøsning tilpasses de kabler, der skal føres igennem, og understøtter flere kabler med en maksimal kabeldiameter på Ø15 mm. Kabelhullerne bores med en diameter svarende til kablets diameter plus 1,5 mm. Mindste huldiameter er 4 mm, og der skal være mindst 6,3 mm mellem de borede kabelhuller. Bøsningen kan med fordel nedfryses til cirka −18 °C før boring og placeres på et egnet underlag under arbejdet.

Produktet overflademonteres på dæk, tag eller panel. Hovedudskæringen udføres med to overlappende Ø44 mm boringer med 33 mm mellem centerlinjerne og færdiggøres med stiksav. Installationen indledes med seks pilothuller efter montageskabelonen. Anbefalet pilotbor er Ø2,5 mm til bløde materialer som krydsfiner, Ø3 mm til glasfiber, hårdt træ og akryl samt Ø4 mm til stål og aluminium.

Frontdel, base, dæksel, kabelbøsning, pakning, fire No. 6 × 19 selvskærende skruer og tre M5 × 12 panhoved-Pozi-skruer medfølger. Ved montering i metal anbefales M4 undersænkede bolte over 12 mm samt skiver og Nyloc-møtrikker; disse dele medfølger ikke. Fastsiddende møtrikker letter samling, efterjustering og senere demontering. Der skal ikke påføres fugemasse på selve kabelbøsningen.

Kabelgennemføringen kan også anvendes til tilsvarende taginstallationer på autocampere og andre fritidskøretøjer. Der ydes 3 års garanti. Producentens varenummer er DS-H-MULTI-BLK.

Vandret multikabelgennemføring til dæk, tag og panel
Til flere kabler med maksimal kabeldiameter Ø15 mm
Glasfiberforstærket, slagfast og UV-stabil nylon
IPX7-klassificeret konstruktion
Produktmål: 97,6 × 114,8 × 35,8 mm
Individuelt borbar kabelbøsning
Velegnet til marineelektronik, solpaneler og belysning
Monteringsdele og pakning medfølger
3 års garanti
