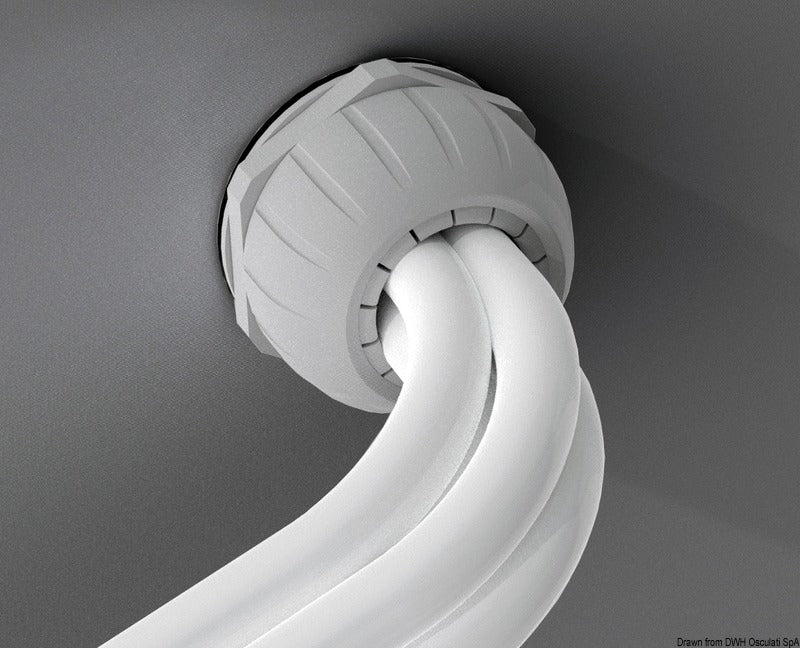

Denne vandtætte skotgennemføring til flere kabler er en Scanstrut TBH-10 kabeltætning til sikker føring af op til 10 elektriske kabler gennem et skot. Den er beregnet til kabler med en diameter på 5–7 mm pr. kabel og giver en IP67-klassificeret gennemføring, når den er korrekt installeret.

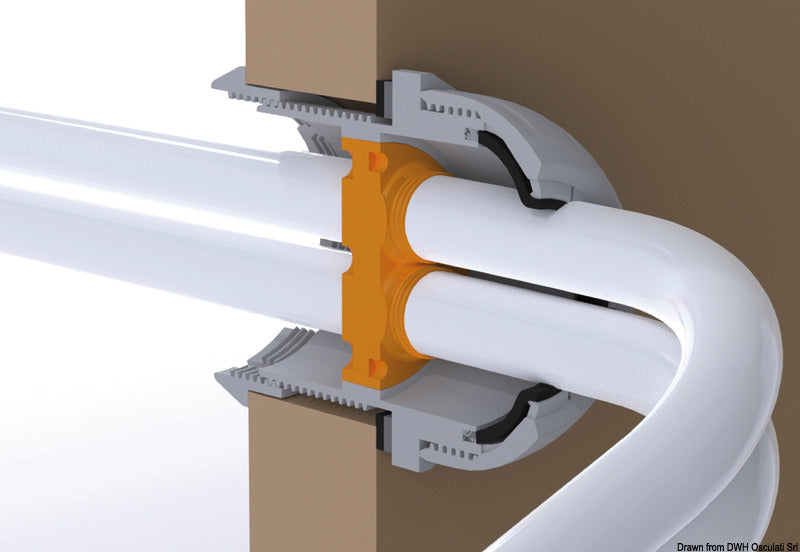

Gennemføringen er fremstillet af støbt højstyrkenylon og har en indvendig overstøbt tætning. Konstruktionen komprimeres mekanisk omkring kabelbundtet og fastholder kablerne, så belastningen på gennemføringen reduceres, og tætningen bevares. Den kan blandt andet anvendes til strøm- og styrekabler til ankerspil eller kabler til navigationsudstyr.

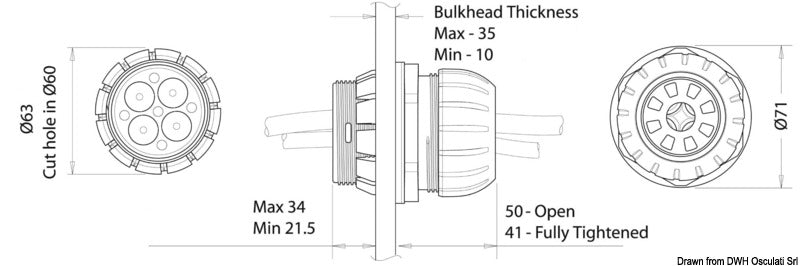

Den udvendige diameter er 71 mm, mens gennemføringsdelen måler Ø 63 mm. Monteringen kræver et hul på Ø 60 mm og passer til skotter med en tykkelse på 10–35 mm. Udbygningen på hættesiden er 41 mm i fuldt tilspændt position og 50 mm i åben position.
Monteringen kan udføres af én person med adgang fra kun én side af skottet. Kabelhullerne gennembrydes i membranen under installationen, hvorefter den egnede aflastningsindsats vælges efter kabelbundtets samlede diameter. Konstruktionen kræver ikke separate monteringsskruer gennem skottet.

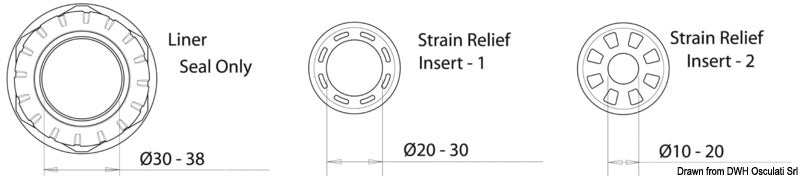

De medfølgende konfigurationsmuligheder dækker kabelbundter på Ø 10–20 mm, Ø 20–30 mm og Ø 30–38 mm. Installationen kræver en Ø 60 mm hulsav, boremaskine, 62 mm fastnøgle og en 3 mm skruetrækker til gennembrydning af kabelhullerne. Produktet leveres med 3 års garanti.
Vigtige funktionerModel TBH-10 til op til 10 kabler
Kabeldiameter Ø 5–7 mm pr. kabel
IP67-klassificeret ved korrekt installation
Støbt højstyrkenylon med indvendig overstøbt tætning
Udvendig diameter Ø 71 mm
Monteringshul Ø 60 mm
Til skottykkelse 10–35 mm
Montering fra kun én side af skottet
Aflastningsindsatser til kabelbundter på Ø 10–38 mm
3 års garanti
