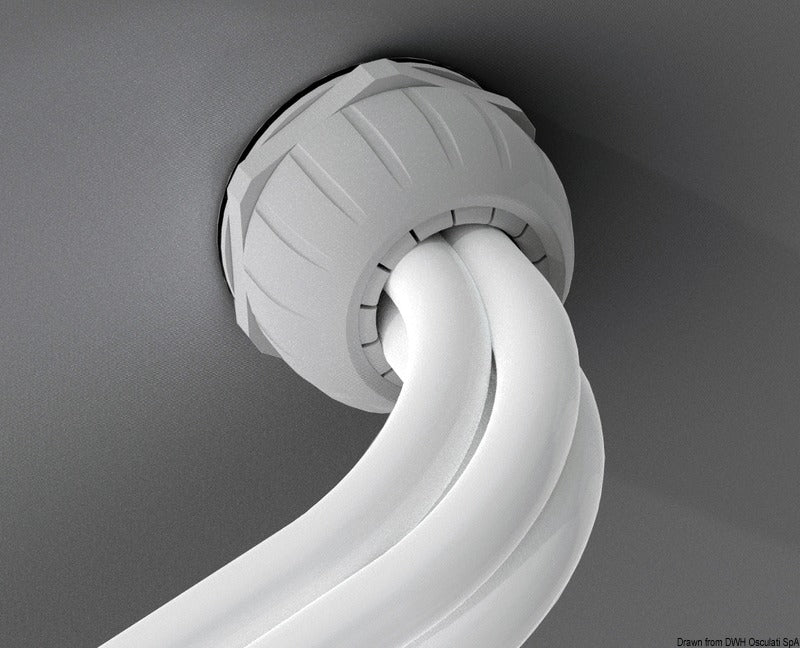

Vandtæt skotgennemføring til flere kabler fra Scanstrut er en TBH-4 kabelgennemføring til vandtæt føring og mekanisk fastholdelse af op til fire elektriske kabler gennem et skot eller panel. Hvert kabel skal have en udvendig diameter på 7–15 mm.
Gennemføringen er IP67-klassificeret og fremstillet af støbt højstyrkenylon med en indvendig overstøbt tætning. Konstruktionen tætner kabelbundtet og giver samtidig trækaflastning og forankring af kablerne. Den kan blandt andet anvendes til strøm- og styrekabler til ankerspil samt kabler til navigationsudstyr.

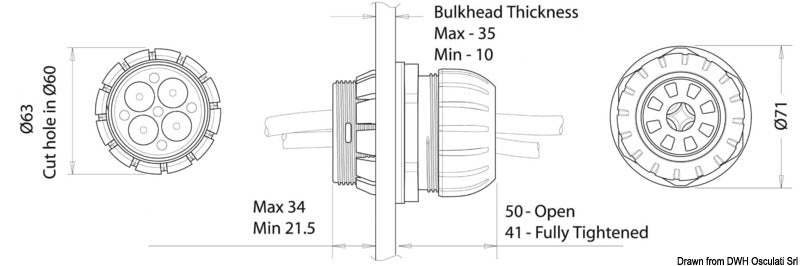

TBH-4 har en udvendig diameter på 71 mm og en kropsdiameter på 63 mm. Monteringen kræver et hul på Ø 60 mm og er beregnet til skottykkelser fra 10 til 35 mm. Den aksiale længde er 50 mm i åben position og 41 mm, når gennemføringen er fuldt tilspændt.

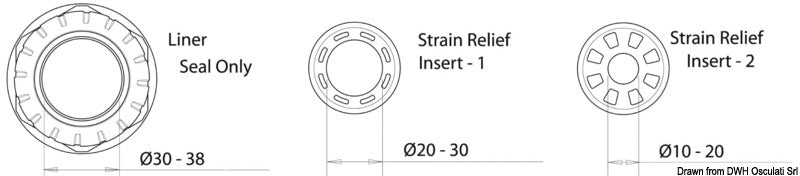

De medfølgende indsatser gør det muligt at tilpasse kompressionen til kabelbundtets samlede diameter. Tætningen alene dækker kabelbundter på Ø 30–38 mm, mens de to trækaflastningsindsatser dækker henholdsvis Ø 20–30 mm og Ø 10–20 mm. Disse mål gælder det samlede kabelbundt; hvert enkelt kabel skal fortsat være Ø 7–15 mm.

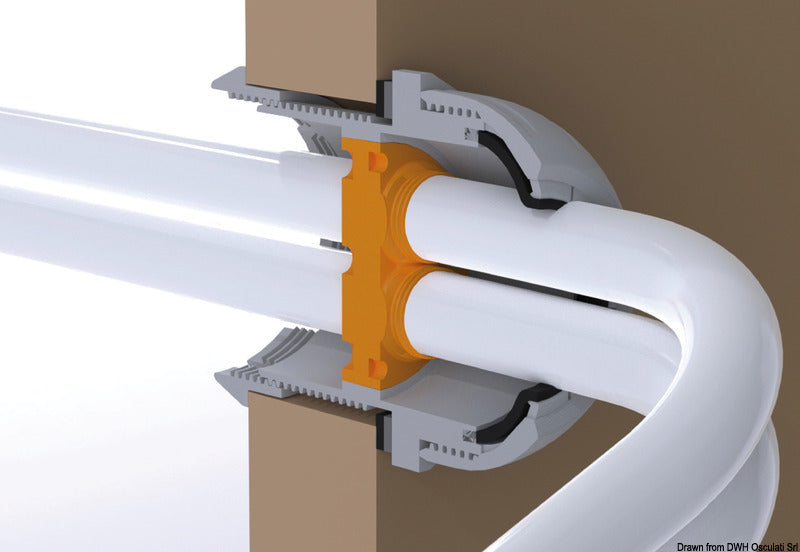

Monteringen kan udføres af én person med adgang fra kun én side af skottet. Der bores et Ø 60 mm hul, gennemføringen fastgøres fra forsiden, og kabelhullerne perforeres i tætningen med en 3 mm skruetrækker. Kablerne føres derefter igennem, den passende indsats vælges, og den ydre omløber spændes. Monteringen kræver desuden en 62 mm fastnøgle og en Ø 60 mm hulsav.
Produktet leveres som én gennemføringsenhed med gevindskåret omløber og to indsatser til forskellige kompressionsområder. Der ydes tre års garanti.
Vigtige funktionerTil op til 4 elektriske kabler
Kabeldiameter pr. kabel: Ø 7–15 mm
IP67-klassificeret tætning
Støbt højstyrkenylon med indvendig overstøbt tætning
Udvendig diameter: Ø 71 mm
Monteringshul: Ø 60 mm
Til skottykkelse: 10–35 mm
Montering fra én side af skottet
Indsatser til kabelbundter på Ø 10–38 mm
Tre års garanti
