Denne Scanstrut Ventura Anderson SB50 50 A solartilslutning er en fast, panelmonteret DC-forbindelse til tilslutning af solpaneler, batteriopladning og andre høje DC-belastninger. Den er udviklet til både, autocampere, campervans og offroad-køretøjer og benytter et rødt Anderson SB50-interface.
Tilslutningen er beregnet til systemspændinger op til 48 V DC og en nominel strøm på 50 A. Den maksimale effektoverførsel er 600 W ved 12 V, 1.200 W ved 24 V og 2.400 W ved 48 V. Selve stikkomponenten har en maksimal spændingsrating på 600 V DC, men produktets dokumenterede anvendelsesområde er DC-systemer til marine- og autocamperbrug op til 48 V DC. En belastning på 50 A forudsætter korrekt dimensioneret 6 AWG-kabel.
Det UV-bestandige hus er fremstillet af PA-plast med forniklede kobberkontakter og skruer i rustfrit stål AISI 316. Et fjederbelastet kliklåg beskytter forbindelsen, når den ikke er i brug, og kan fastholdes omkring 90° under tilslutning. Med korrekt montering på en plan, glat og ikke-porøs overflade er forsiden klassificeret IP68 og IP69K, når låget er helt lukket. Produktet må ikke monteres, hvor det kan blive helt eller delvist nedsænket.

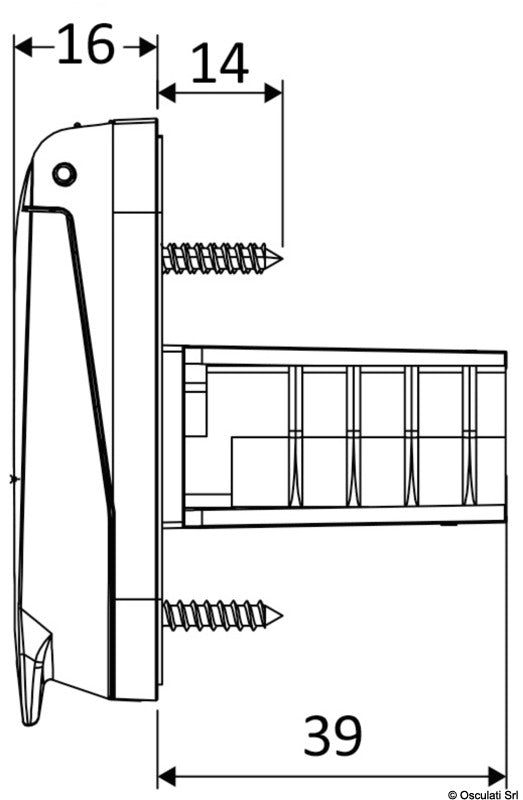

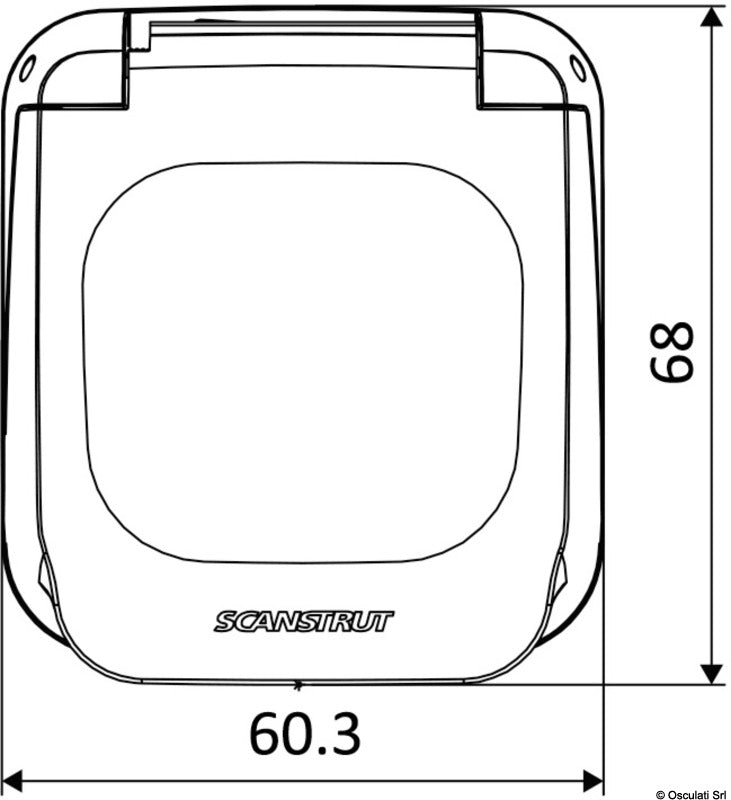

De opgivne produktmål er 68 × 60 × 64 mm. Fronten måler 60,3 mm i bredden og 68 mm i højden med lukket låg, mens den bagudrettede installationsdybde er 39 mm. Fastgørelseshullerne har en centerafstand på 44 mm vandret og 40 mm lodret. Udskæringen udføres med to Ø25,4 mm huller og den tilhørende udskæring mellem hullerne. Der skal afsættes 122 mm lodret plads, så låget kan åbnes helt.
Der medfølger fire No. 6-monteringsskruer. Ved gennemgående montering kan der anvendes M4-bolte med skiver og Nyloc-møtrikker; disse medfølger ikke. Monteringsskruerne skal tætnes med silikone eller et egnet køretøjstætningsmiddel og må ikke overspændes. Produktet må ikke monteres i motorrum, brandfarlige atmosfærer eller områder med risiko for nedsænkning. Strømforsyning, laderegulator og batterisystem skal være frakoblet under installationen, og polariteten skal kontrolleres før tilslutning.
Tilslutningen må kun anvendes med originale røde Anderson SB50-stik. Crimpterminaler medfølger ikke. Egnede Anderson Power-terminaler omfatter 5900 til 6 AWG/16 mm², 5952 til 8 AWG/10 mm² og 5915 til 12–10 AWG/4–6 mm². Kabeltværsnit, sikring og afbryder skal dimensioneres efter strøm, kabellængde og acceptabelt spændingsfald. Produktet er CE- og RoHS-kompatibelt, overholder EN 61984:2009 sammen med IEC 61984:2008 og har tre års ikke-overdragelig produktgaranti.
Vigtige funktionerRødt Anderson SB50-interface
Nominel systemspænding op til 48 V DC
Nominel strøm på 50 A med korrekt dimensioneret 6 AWG-kabel
Maksimal effekt på 2.400 W ved 48 V
IP68/IP69K på forsiden med helt lukket låg
UV-bestandigt PA-hus og skruer i AISI 316 rustfrit stål
Fjederbelastet kliklåg med cirka 90° holdeposition
Panel-/flangemontering med integrerede pakninger
Til marine-, autocamper- og offroad-DC-systemer
CE, RoHS, EN 61984:2009 og IEC 61984:2008
