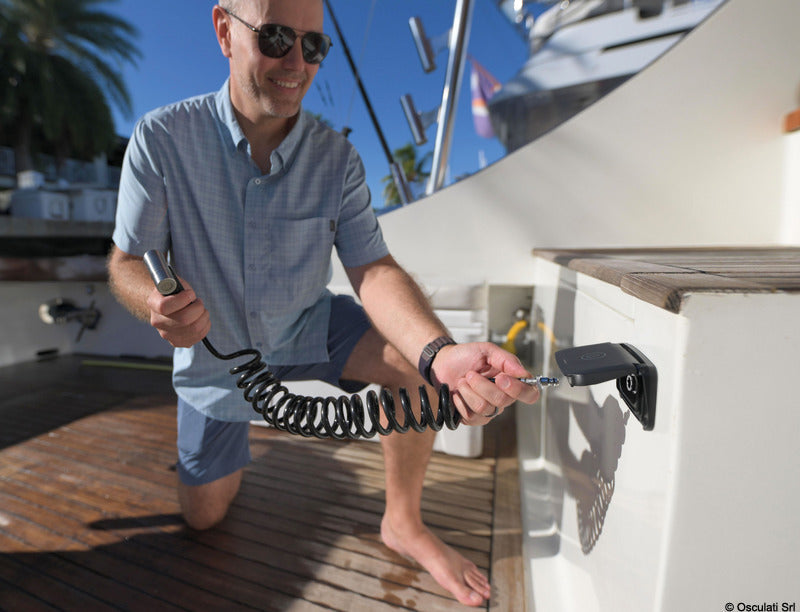

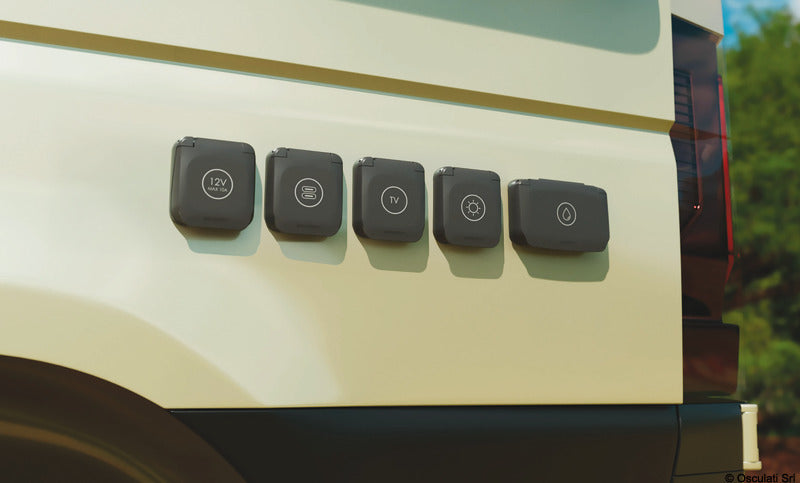

Dette Scanstrut Ventura hurtigkoblet koldtvandsudtag med spulesæt er et planmonteret udtag til tryksatte koldtvandssystemer i både, sejlbåde, autocampere, campervans og offroad-køretøjer. Sættet er velegnet til blandt andet dæksvask, skylning af fiske- og dykkerudstyr samt rengøring af tender og jolle.
Den selvlukkende hurtigkobling kan til- og frakobles med én hånd. Slangen trykkes ind, indtil koblingen klikker, og frigøres via den riflede push-to-release-krave. Ventilen lukker automatisk, når slangen fjernes. Det rustfri spulehoved har en låsbar start-/stop-kontakt, og strålemønstret kan justeres ved at dreje dysen.

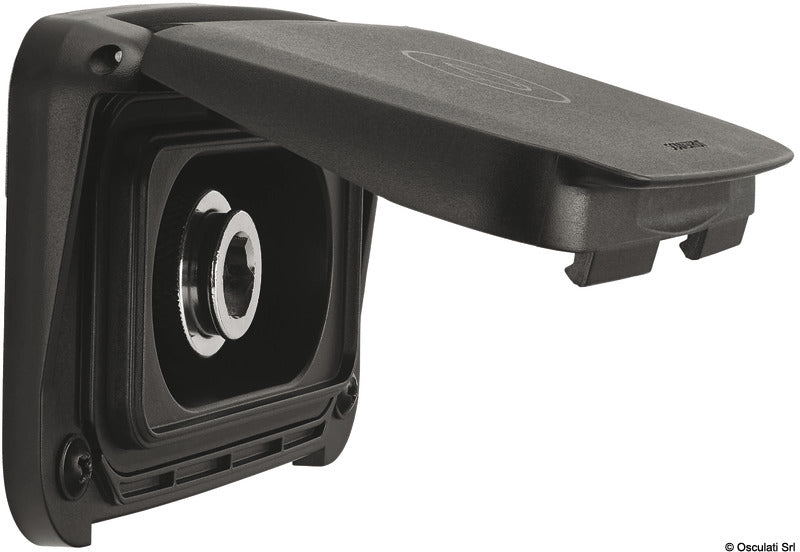

Fronten er fremstillet af UV-bestandig polymer, mens hurtigkoblingen er udført i forniklet, blyfri messing. Monteringskomponenterne er i marinebestandigt rustfrit stål 316, håndbruseren er i rustfrit stål, og den 3 m lange spiralslange er fremstillet af PU. Det fjederbelastede kliklåg kan fastholdes ved 90° og giver en kompakt lavprofilfront, når udtaget ikke er i brug.

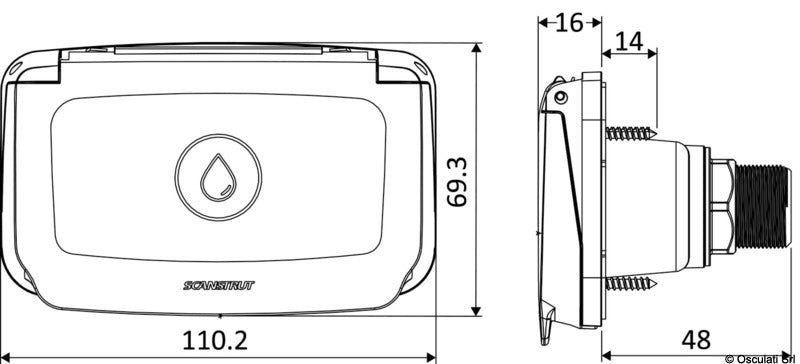

Fronten måler 110,2 × 69,3 mm med lukket låg og rager 16 mm frem foran monteringsplanet. Installationsdybden til enden af vandtilgangen er 48 mm, mens den samlede nødvendige lodrette plads til fuld åbning af låget er 126 mm. Flangen monteres med fire skruer og integreret tætning. Udskæringen består af to overlappende Ø38 mm huller med 32 mm centerafstand, og skrueafstanden er 94 × 38 mm.
Vandtilgangen på bagsiden har 1/2" BSP udvendigt gevind. Det maksimale systemtryk er 8 bar, mens et reguleret driftstryk på 2-3,5 bar anbefales. Udtaget er beregnet til tryksatte fersk-/koldtvandssystemer og må ikke forbindes direkte til en højtryksvandforsyning til boliginstallationer. En egnet 1/2" BSP hunfitting, gevindtætning og en afspærringsventil skal vælges til den aktuelle installation.
IP68- og IP69K-beskyttelsen gælder fronten, når låget er helt lukket, udtaget ikke er i brug, og produktet er korrekt monteret på en plan, glat og ikke-porøs flade. Udtaget må ikke placeres, hvor hel eller delvis nedsænkning kan forekomme. Sættet leveres med udtagshus, håndbruser, 3 m PU-spiralslange, opbevaringsnet, fire flangede No. 6-skruer og tætningsskive. Slangen skal frakobles efter brug, og systemet skal tømmes helt ved vinteroplægning eller længere tids stilstand.
Vigtige funktionerSelvlukkende hurtigkobling med enhåndsbetjening
Kun til koldt vand og tryksatte ferskvandssystemer
Maks. systemtryk: 8 bar
Anbefalet reguleret systemtryk: 2-3,5 bar
3 m PU-spiralslange og rustfrit spulehoved medfølger
Justerbart strålemønster og låsbar start-/stop-kontakt
1/2" BSP udvendigt gevind på bagsiden
UV-bestandig lavprofilfront med fjederbelastet kliklåg
IP68/IP69K på fronten med helt lukket låg
Overholder EN 1112:2008, RoHS og REACH
