Denne Scanstrut Ventura SAE-solartilslutning, model SC-V-S2, er en udvendig, panelmonteret tilslutning til solpaneler og andre SAE-baserede DC-forbindelser. Den kan anvendes i både, autocampere, campervans, campingvogne og tilsvarende køretøjer med DC-systemer på op til 24 V.
Tilslutningen er dimensioneret til maks. 20 A og kan overføre op til 240 W ved 12 V eller 480 W ved 24 V. Det integrerede kabel er 150 mm langt og har fortinnede kobberledere med et tværsnit på 4 mm² (12 AWG). Rød leder er positiv, og sort leder er negativ. SAE-forbindelser kan forekomme med omvendt polaritet, så polariteten skal altid kontrolleres inden tilslutning.
Huset er fremstillet af UV-bestandig PA-plast med komponenter i marinekvalitet 316 rustfrit stål. Det fjederbelastede kliklåg har et holdepunkt ved cirka 90° og beskytter produktets front efter brug. Med låget helt lukket er fronten klassificeret til IP68 og IP69K, når enheden er korrekt monteret på en flad, glat og ikke-porøs overflade, så den integrerede pakning komprimeres korrekt.

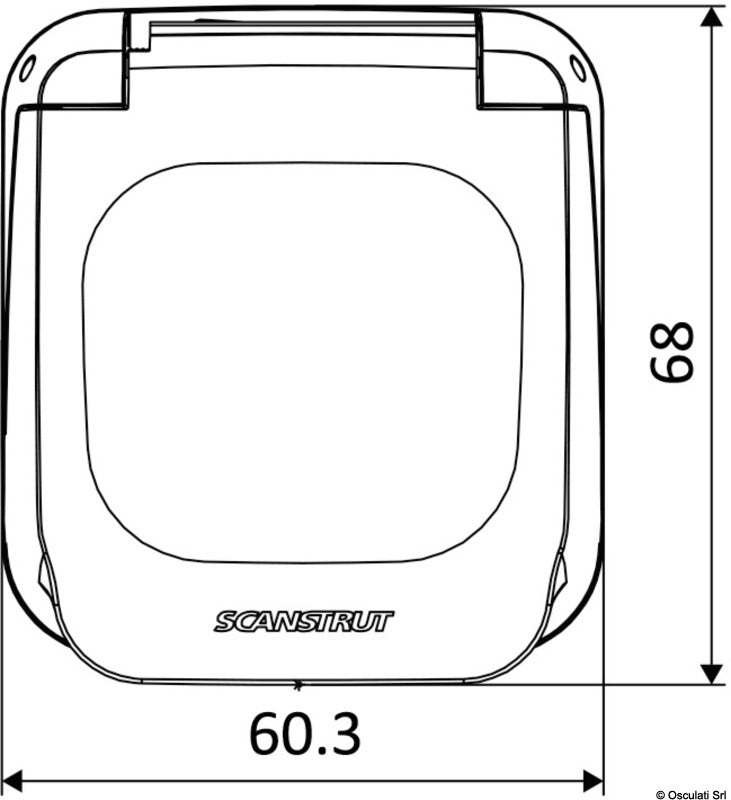

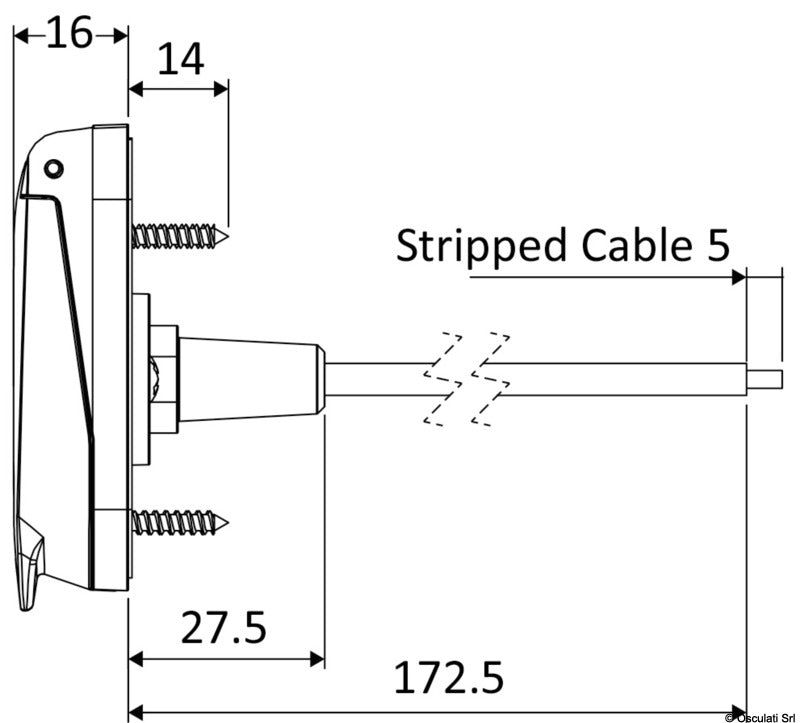

Frontpladen måler 60,3 mm i bredden og 68,0 mm i højden. Fremspringet foran monteringsfladen er 16,0 mm med lukket låg, mens den bagudgående del er 27,5 mm frem til kabelområdet. Højden er 119,0 mm med låget helt åbent, og der skal afsættes 122 mm lodret plads til montering og betjening.
Panelmonteringen udføres med to Ø25,4 mm gennemføringsboringer og fire monteringshuller til No. 6-skruer. Skruehullernes centerafstand er 44 mm vandret og 40 mm lodret. Enheden leveres med fire No. 6-monteringsskruer. Der skal anvendes egnet tætningsmiddel ved skruerne, og skruerne må ikke overspændes. Ved gennemgående montering kan M4-panhovedbolte med skiver og Nyloc-møtrikker anvendes; disse dele medfølger ikke.
Tilslutningen skal forbindes til et korrekt dimensioneret solcelleregulator- eller batterisystem med passende sikring og mulighed for elektrisk adskillelse. Den må ikke monteres i motorrum, brandfarlige atmosfærer eller områder med risiko for hel eller delvis nedsænkning. Låget skal holdes lukket, når forbindelsen ikke er i brug, og installation bør udføres af en kvalificeret elektriker. Produktet er CE- og RoHS-overensstemmende og opfylder EN 61984:2009 sammenholdt med IEC 61984:2008.
Vigtige funktionerStandard SAE-tilslutning til solcelle- og DC-systemer
Op til 24 V DC og maks. 20 A
Maks. 240 W ved 12 V eller 480 W ved 24 V
150 mm kabel med 4 mm² fortinnede kobberledere
IP68 og IP69K på fronten med helt lukket låg
UV-bestandigt PA-plasthus og komponenter i 316 rustfrit stål
Fjederbelastet kliklåg med holdepunkt ved cirka 90°
Integreret pakning til tæt panelmontering
CE- og RoHS-overensstemmende
Tre års ikke-overdragelig produktgaranti
