Denne Scanstrut Ventura TV/SAT-tilslutning er en vejrbeskyttet, panelmonteret koaksialforbindelse til TV- og satellitsystemer med 75 Ω impedans. De to F-type-forbindelser er mærket henholdsvis SAT og CABLE, så eksterne satellit- og kabel-TV-signaler kan føres gennem skroget eller køretøjets yderpanel.

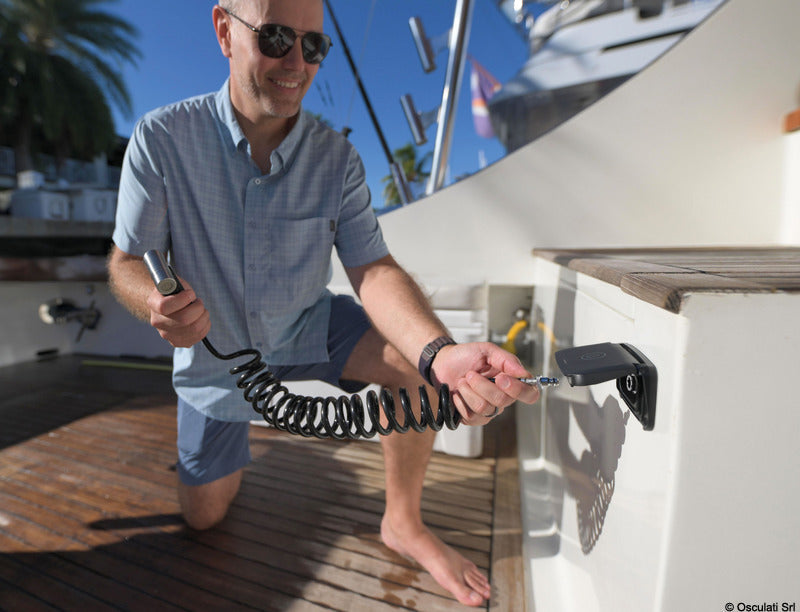

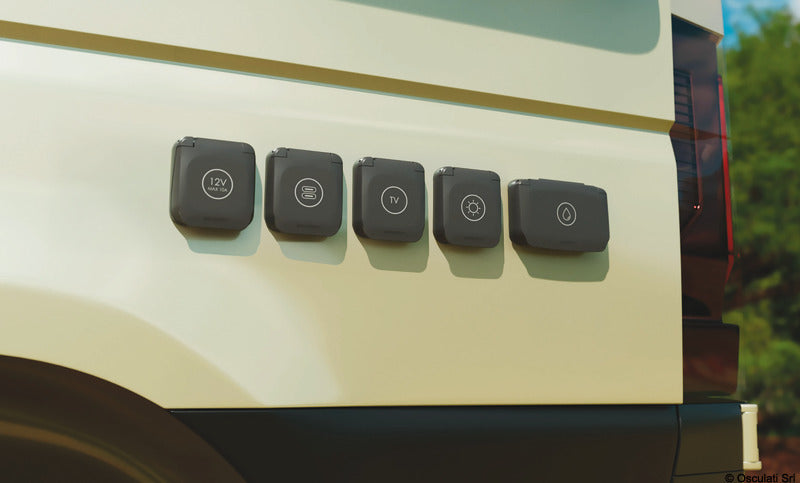

Tilslutningen er konstrueret til udsatte marine- og udendørsmiljøer og kan anvendes i både, autocampere, campervans og campingvogne. Det fjederbelastede dæksel har kliklukning og kan fastholdes ved 90°, hvilket giver adgang til forbindelserne under tilslutning. Dækslet skal lukkes sikkert, når forbindelsen ikke er i brug, og bør ikke efterlades åbent under sejlads eller kørsel.
Forsiden opfylder IP68 og IP69K, når dækslet er helt lukket, produktet ikke er i brug, og det er korrekt monteret på en plan, glat og ikke-porøs overflade. Konstruktionen består af UV-bestandig mat sort polymer, F-type-forbindelser i forniklet messing, EPDM-pakninger og monteringsskruer i AISI 316 rustfrit stål. Produktet må ikke placeres, hvor det kan blive helt eller delvist nedsænket.

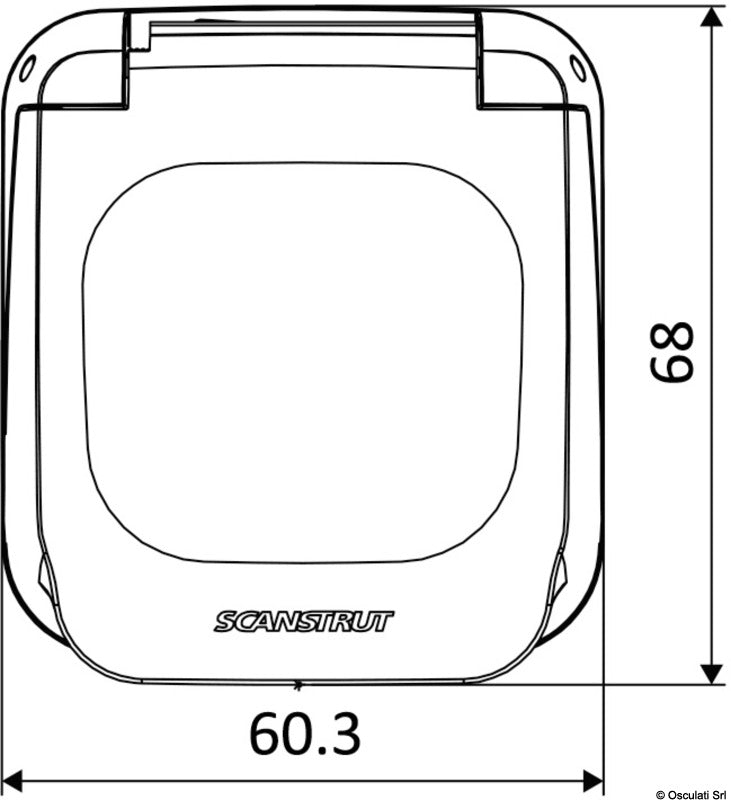

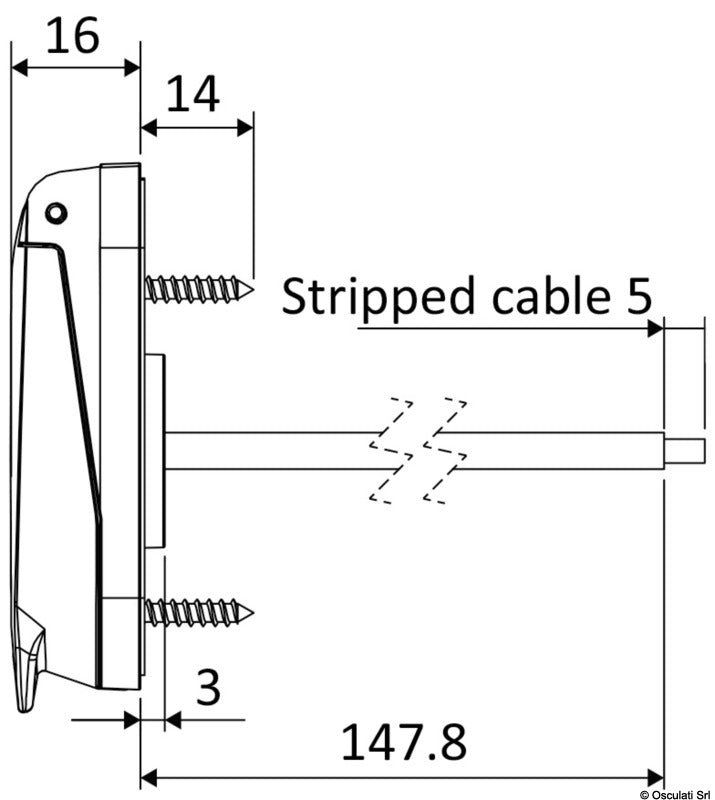

Det lukkede hus måler 60,3 mm i bredden og 68 mm i højden. Fronten bygger 16 mm ud fra monteringsplanet, mens de bagudvendte forbindelser bygger 11,1 mm. Monteringen kræver en central paneludskæring på Ø38 mm samt fire monteringshuller med 44 mm vandret og 40 mm lodret centerafstand. Der skal afsættes 122 mm vertikal installationsplads, så dækslet kan åbnes helt.
Til bløde materialer som krydsfiner og tynd metalplade anvendes Ø2,5 mm pilotbor til de medfølgende nr. 6-skruer. Til glasfiber, hårdt træ og akryl anvendes Ø3 mm pilotbor. Alternativ gennemgående montering kan udføres gennem Ø4 mm huller med M4-flangebolte, skiver og Nyloc-møtrikker, som ikke medfølger. Brug tætningsmiddel på monteringsskruerne, undgå overspænding, og vælg ikke et monteringssted med brændbar atmosfære, kraftig varmestråling eller utilstrækkelig ventilation.
RG6-koaksialkabel anbefales mellem forbindelsen og TV eller modtager. Koaksialkabler bør ikke føres direkte parallelt med elektriske kabler, da dette kan skabe signalinterferens. Pakken indeholder selve tilslutningsenheden og fire monteringsskruer. Produktet er RoHS-kompatibelt, overholder GPSR (EU) 2023/988 og leveres med 3 års ikke-overdragelig producentgaranti.
Vigtige funktionerDobbelt F-type koaksialforbindelse til TV og satellit
75 Ω impedans
SAT- og CABLE-mærkede forbindelser
IP68/IP69K på forsiden med korrekt lukket dæksel
Fjederbelastet dæksel med kliklukning og 90° holdefunktion
UV-bestandig mat sort polymer og EPDM-pakninger
F-type-forbindelser i forniklet messing
Monteringsskruer i AISI 316 rustfrit stål
Paneludskæring: Ø38 mm
Udvendige mål: 60,3 × 68 mm
