Scanstrut Ventura XT60-solpaneltilslutning SC-V-S3

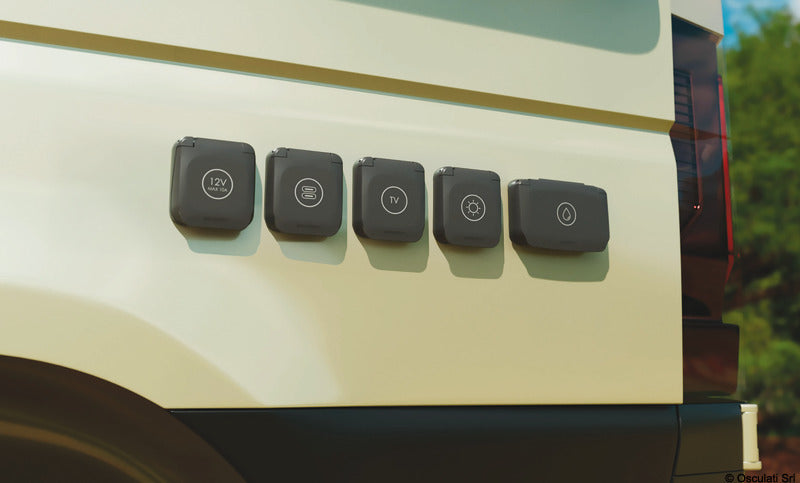

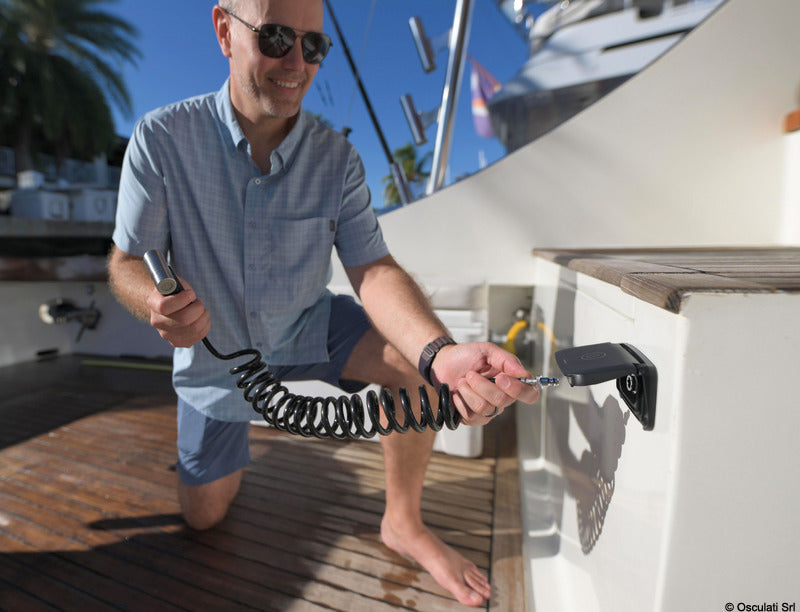

Denne Scanstrut Ventura udvendige XT60-solpaneltilslutning, model SC-V-S3, er en panelmonteret DC-forbindelse til solcelle- og strømforsyningssystemer. Den er udviklet til udvendig installation på både, autocampere, vans og offroad-/overlandkøretøjer og har et kompakt lavprofildesign med integreret pakning.

Tilslutningen har et indbygget vandtæt Amass XT60EW-M-hanstik og understøtter op til 500 V DC, 30 A kontinuerligt og 60 A spidsstrøm. Den maksimale effektoverførsel er 360 W ved 12 V, 720 W ved 24 V og 1440 W ved 48 V. Det faste 150 mm kabel er udført i fortinnet kobber med et tværsnit på 4 mm²/12 AWG. Rød leder er positiv (+), og sort leder er negativ (−).

Fronten er klassificeret IP68 og IP69K, når låget er helt lukket. Ved brug med et vandtæt XT60W-F-hunstik opnås IP65. Et standard XT60-F-hunstik er også elektrisk kompatibelt, men uden dokumenteret IP65-beskyttelse under brug. Der skal anvendes apparatkabler samlet med originale Amass XT60-stik.

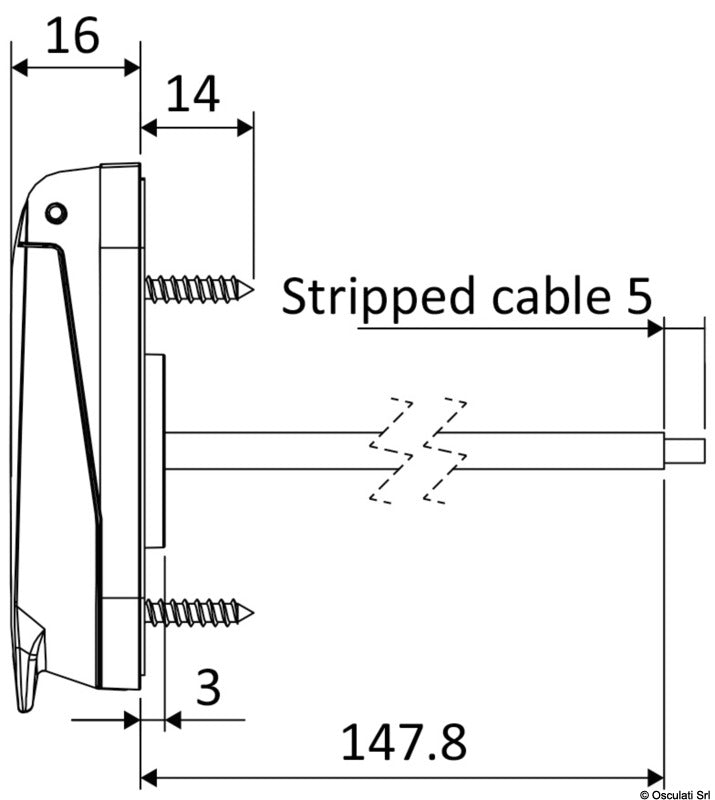

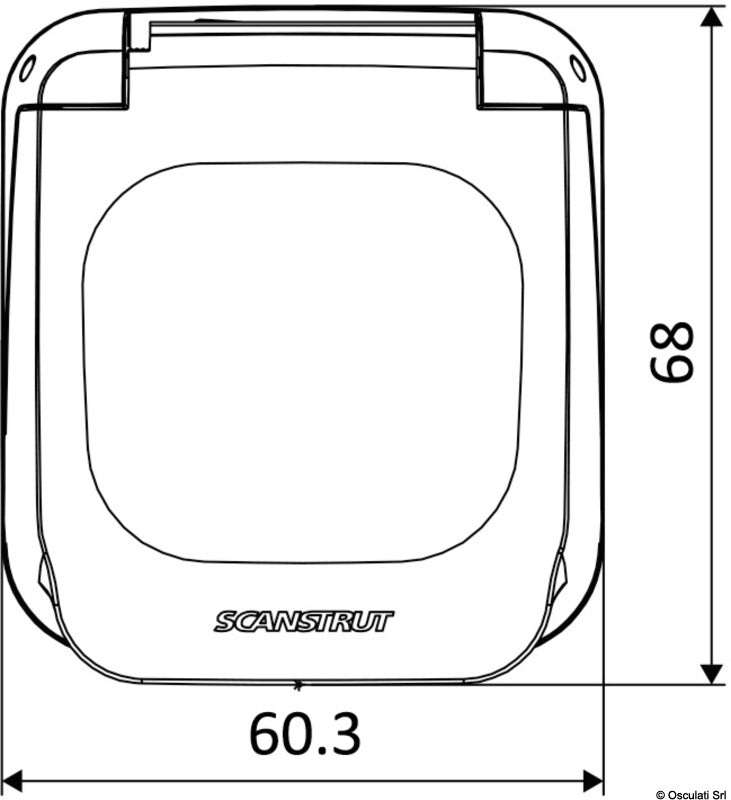

Huset er fremstillet af UV-bestandig nylon PA i mat sort, mens skruer og monteringskomponenter er udført i AISI 316 rustfrit stål. Det fjederbelastede click-to-close-låg kan åbnes 180° og har en holdeposition ved cirka 90°. Fronten måler 60,3 × 68,0 mm og rager 16 mm ud fra monteringsfladen. Den bagudgående komponentdybde er 14 mm.

Monteringen udføres med den integrerede pakning på en plan, glat og ikke-porøs overflade. Installationen kræver 2 × Ø25,4 mm udskæringer og fire monteringshuller med en indbyrdes afstand på 44 × 40 mm. Der skal være 122 mm frihøjde for at kunne åbne låget helt. Fire No. 6 PH2 panhead-monteringsskruer medfølger. Ved gennemgående montering kan M4-bolte, skiver og Nyloc-møtrikker anvendes; disse medfølger ikke.

Installationen skal udføres med korrekt polaritet samt en sikring og afbryder, der er dimensioneret til det konkrete system. Solcelleregulator og batterisystem skal være afbrudt under arbejdet. Produktet må ikke installeres i motorrum, brandfarlige atmosfærer eller områder med risiko for hel eller delvis nedsænkning. Låget skal holdes lukket under sejlads og kørsel. Produktet er CE- og RoHS-certificeret, opfylder EN 61984:2009 sammenholdt med IEC 61984:2008 og leveres med tre års ikke-overdragelig producentgaranti.

Panelmonteret XT60-tilslutning til DC- og solcellesystemer
Op til 500 V DC, 30 A kontinuerligt og 60 A spidsstrøm
Maks. 1440 W ved 48 V
IP68/IP69K med lukket låg og IP65 med XT60W-F tilsluttet
150 mm fortinnet kobberkabel, 4 mm²/12 AWG
UV-bestandigt nylonhus og AISI 316 rustfri monteringskomponenter
Fjederbelastet click-to-close-låg med 90° holdeposition
Frontmål 60,3 × 68,0 mm
CE- og RoHS-certificeret
