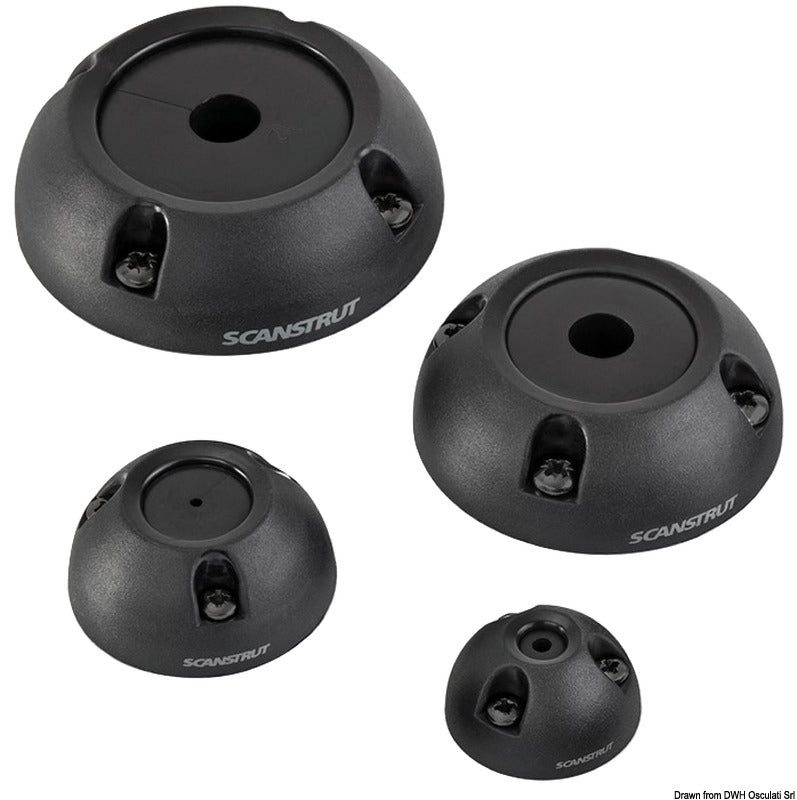

Denne Scanstrut vertikal kabelgennemføring i sort plast er model DS16-P-BLK til vandtæt indføring af ét kabel med en diameter på 2–8 mm gennem dæk, tag eller en anden plan monteringsflade over vandlinjen. Den er velegnet til kabler til blandt andet antenner, navigationslys, GPS, solpaneler, belysning og anden udendørs marineelektronik.
Den delte tætningsløsning gør det muligt at installere et allerede termineret kabel uden at afmontere stikket. Et formonteret stik eller en konnektor med en diameter på op til 16 mm kan føres gennem monteringsåbningen. Kabelgennemføringen er IPX7-klassificeret og har en vandtæt 3M-bundpakning med lukket cellestruktur.
Huset er fremstillet af slagfast, UV-stabil og slidstærk plast i marinekvalitet. Den afrundede kuppelprofil uden skarpe kanter beskytter kabelpassagen og reducerer risikoen for, at liner hænger fast. Befæstigelsesdelene er udført i 316 rustfrit stål, og fangmøtrikker i basen gør gentagen åbning og genmontering mulig.

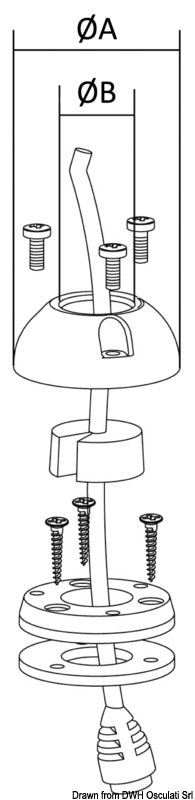

Produktet har en største udvendig diameter på 39 mm, en basediameter på 36,5 mm og en højde på 19 mm over monteringsfladen. Installationen kræver en gennemføringsåbning på Ø 16 mm. Til styrehuller anbefales Ø 2 mm i bløde materialer som krydsfiner og Ø 2,5 mm i hårde materialer som akryl eller hårdt træ.
Der medfølger forborede tætninger til kabler på Ø 3 mm, Ø 4 mm og Ø 7 mm samt en tætning uden hul til individuel tilpasning. Den blanke tætning kan fryses før boring; hullet bores cirka 1–2 mm større end kabeldiameteren, hvorefter materialet trækker sig tæt omkring kablet efter optøning. Sættet indeholder desuden hus, base, bundpakning, tre No. 4 × 16 selvskærende skruer og tre M3 × 10 bolte. Produktet leveres enkeltvis i blister og har 3 års garanti.
Vigtige funktionerTil ét kabel med Ø 2–8 mm
Passage af formonteret stik op til Ø 16 mm
IPX7-klassificeret kabelpassage
Slagfast og UV-stabil plast i marinekvalitet
Afrundet profil uden skarpe kanter
Udvendig diameter 39 mm og højde 19 mm
Vertikal overflademontering over vandlinjen
Forborede og individuelt bearbejdelige tætninger medfølger
Befæstigelsesdele i 316 rustfrit stål
3 års garanti
