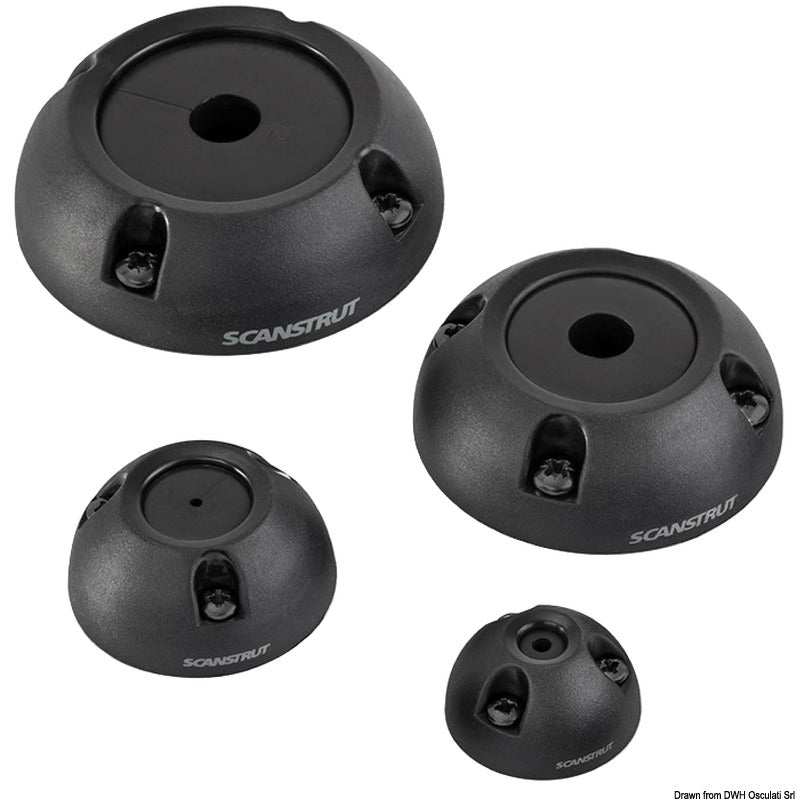

Denne Scanstrut vertikal kabelgennemføring i sort plast er model DS21A-P-BLK til vandtæt føring af ét kabel med en diameter på 4–9 mm gennem dæk eller panel. Den kan håndtere et fabriksmonteret stik eller en konnektor med en diameter på op til 21 mm, uden at endestikket først skal afmonteres.
Den runde, kuppelformede konstruktion er fremstillet af UV-stabil og slagfast plast. Formen har ingen skarpe kanter, hvilket øger modstandsdygtigheden over for slag og reducerer risikoen for, at liner hænger fast. Den udvendige kuppel yder samtidig ekstra beskyttelse mod vandindtrængning.
Den vandtætte forsegling dannes af en konisk kabelindsats og en bundpakning med lukkede celler. Der medfølger forborede indsatser til kabler på Ø4, Ø5 og Ø7 mm samt en blank indsats, som kan bores individuelt. De delte indsatser gør det muligt at montere gennemføringen omkring et eksisterende kabel.

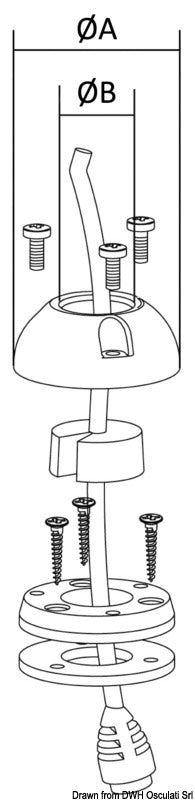

Kabelgennemføringen har en udvendig diameter på 49 mm, en bunddiameter på 45,7 mm og en højde på 20,5 mm over monteringsfladen. Monteringen kræver et centralt hul på Ø21 mm. Bunden fastgøres med tre medfølgende selvskærende No. 6 × 16-skruer, mens den sorte kappe samles med tre sorte M4 × 10-bolte.
Gevind- og fangmøtrikker i bunden gør det muligt at åbne og samle gennemføringen gentagne gange. Den skal monteres over vandlinjen og er ikke beregnet til installation under vandlinjen. Ved montering anvendes silikone omkring bundens monteringsområde, mens der ikke kræves tætningsmasse direkte på kabelindsatsen.
Hvis den blanke indsats anvendes, kan den fryses inden boring. Borehullet udføres cirka 1–2 mm større end kabeldiameteren, så indsatsen efter optøning trækker tæt omkring kablet. Konstruktionen er velegnet til kabler til blandt andet antenner, navigationslys, GPS, solpaneler og anden udendørs elektronik.
Vigtige funktionerTil ét kabel med Ø4–9 mm
Maks. stik- eller konnektordiameter: Ø21 mm
Udvendig diameter: 49 mm
Højde over monteringsfladen: 20,5 mm
Monteringshul: Ø21 mm
Vandtæt, kuppelformet konstruktion uden skarpe kanter
Montering uden afmontering af kabelstik
Fire kabelindsatser og monteringsdele medfølger
Til vertikal montering over vandlinjen
