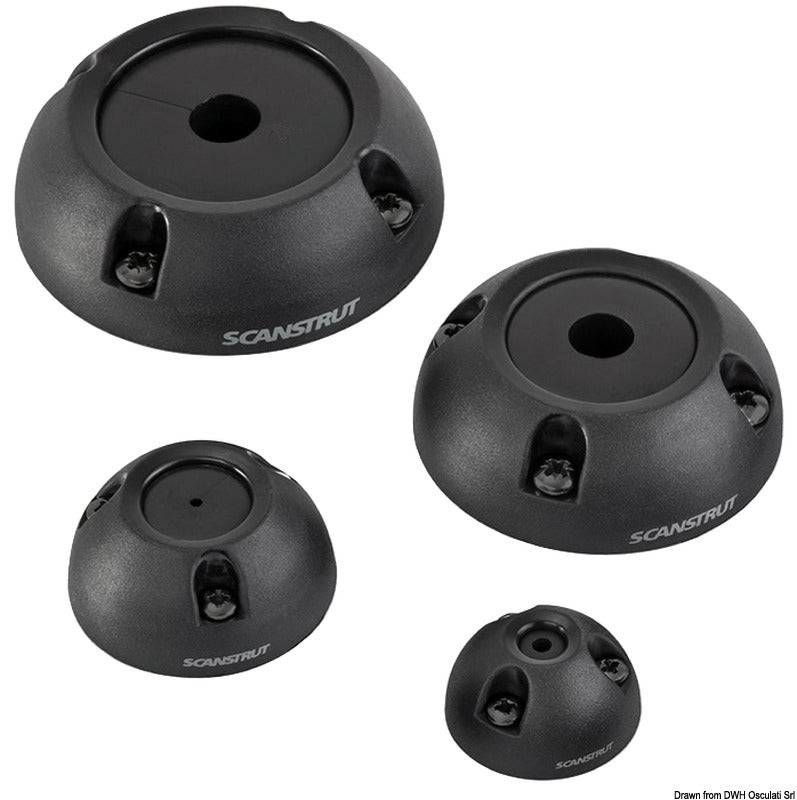

Scanstrut vertikal kabelgennemføring i sort plast er en vandtæt kabeltætning til lodret gennemføring af ét kabel med en diameter på 12–15 mm. Konstruktionen tillader passage af et allerede monteret stik med en diameter på op til 40 mm, så stikket ikke skal afmonteres under installationen. Gennemføringen har kapslingsklasse IPX7.
Den kuppelformede top er fremstillet af slagfast, UV-stabil og slidstærk plast til marinebrug. Den afrundede profil uden skarpe kanter øger slagstyrken, beskytter kabelindføringen mod vand og reducerer risikoen for, at liner eller andet udstyr hænger fast. Topkappen har en udvendig diameter på 69 mm, bunddiameteren er 66 mm, og højden over montagefladen er 21,7 mm.
Gennemføringen leveres med en forboret Ø12 mm tætningsindsats og en massiv indsats, som kan bores efter kabeldimensionen. Den delte indsats monteres omkring kablet og kræver ikke tætningsmasse omkring selve indsatsen. Fangmøtrikker i basen letter samlingen og gør det muligt at demontere og genmontere gennemføringen flere gange.
Montagen udføres på en overflade eller et dæk over vandlinjen med lodret kabelindføring. Installationshullet bores med en Ø40 mm hulsav. Til de selvskærende skruer anbefales 2,5 mm styrehuller i bløde materialer som krydsfiner og 3 mm styrehuller i hårde materialer som glasfiber, akryl og hårdt træ. Silikone anvendes ved basens montagepunkter, mens bundens vandtætte, lukkede 3M-pakning tætner mod montagefladen.
Den massive indsats kan tilpasses ved først at fryse den og derefter bore et hul cirka 1–2 mm større end kabeldiameteren. Kabelgennemføringen er velegnet til marineelektronik og andet elektrisk udstyr, herunder kabler til solpaneler og lysbomme, når installationen udføres over vandlinjen.

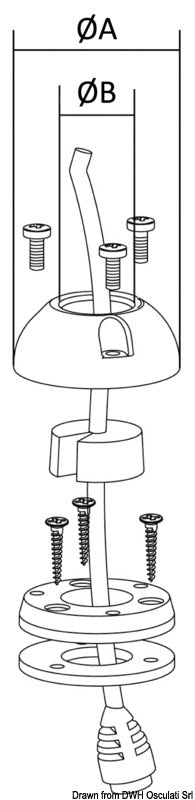

Sættet indeholder topkappe, base, bundpakning, to tætningsindsatser, fire selvskærende nr. 6 × 16 skruer og M4 × 10 topbolte. Produktet leveres enkeltpakket i displayblister og har 3 års garanti.
Vigtige funktionerTil ét kabel med Ø12–15 mm
Passage af monteret stik op til Ø40 mm
Vandtæt konstruktion med IPX7
Udvendig diameter Ø69 mm og højde 21,7 mm
Slagfast, UV-stabil sort plast
Fastgørelsesdele i AISI 316 rustfrit stål
Montage uden afmontering af kabelstik
Til overflade- og dækmontage over vandlinjen
