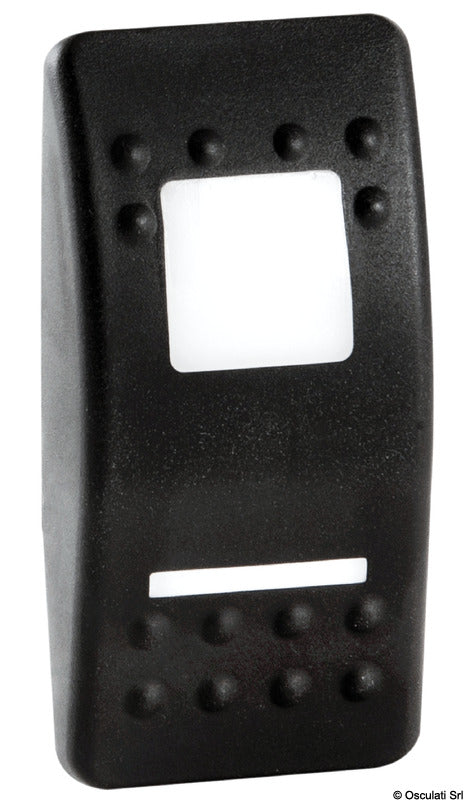

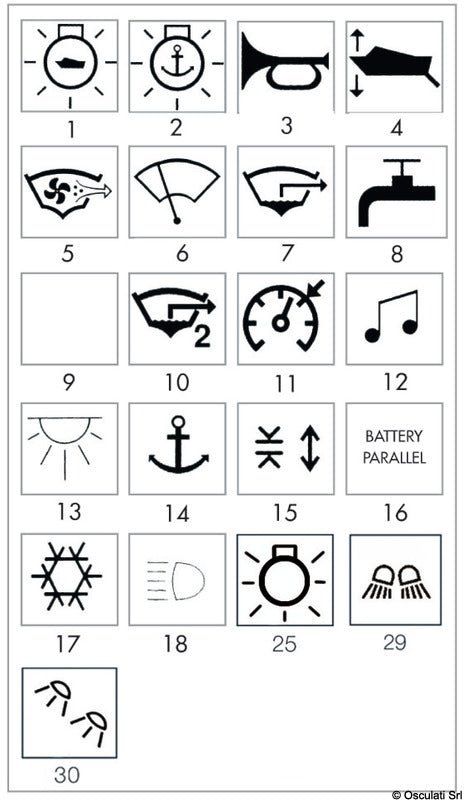

Denne vippeknap med baggrundsbelyst funktionssymbol er en stiv polycarbonatvariant til Marina R II-vippekontakter. Symbol nr. 15 identificerer betjening til åbning af luge eller port.
Vippeknappen fungerer som den synlige aktuator og symboloverflade på et kompatibelt kontakthus. Funktionssymbolet kan baggrundsbelyses gennem kontakthusets belysning, og en separat indikatoråbning kan vise status, når den tilhørende kontaktfunktion er aktiveret. Selve LED-belysningen er placeret i kontakthuset og er ikke en selvstændig del af vippeknappen.
Denne variant har en stiv overflade af polycarbonat. Den må ikke forveksles med den alternative semistive og polyurethanbelagte variant med samme funktionssymbol.
Vippeknappen leveres som en separat komponent uden kontakthus. Den er beregnet til Marina R II-serien og er ikke kompatibel med ældre Marina R-kontakter solgt til og med februar 2021.
Et passende kontakthus vælges efter den nødvendige elektriske funktion. Marina R II-kontakthusene 14.298.01 til 14.298.07 leveres uden vippeknap. Kompatible panelkomponenter omfatter centralindsats 14.197.21, enkeltkontaktramme 14.197.22, blindprop 14.197.23 og endeindsats 14.197.31. I et dokumenteret elektrisk bordbenssystem kan vippeknappen kombineres med kontakt 14.298.03 og ramme 14.197.22.
Vigtige funktionerStiv vippeknap af polycarbonat
Funktionssymbol nr. 15 til åbning af luge eller port
Symboloverflade til baggrundsbelysning via kontakthuset
Indikatoråbning til visning af aktiveret kontaktfunktion
Separat aktuator til Marina R II-vippekontakt
Leveres uden kontakthus
Ikke kompatibel med Marina R-kontakter solgt til og med februar 2021
Leveres som 1 stk.
