Ultraflex Gotech hydraulisk styresæt er et komplet hydraulisk styresystem til indenbordsinstallation med én motor op til 115 hp. GOTECH-I-varianten leveres med en balanceret UC69-I-cylinder på 69 cm³ og kræver 3,8 ratomdrejninger fra anslag til anslag.
Sættet indeholder en UP18-ratpumpe, UC69-I-hydraulikcylinder, to 6 m lange 1/4"-højtryksslanger med genanvendelige endefittings samt 2 liter OL 150-hydraulikolie. Slangerne kan afkortes efter installationens behov. Rat medfølger ikke, og den maksimale tilladte ratdiameter er 508 mm.

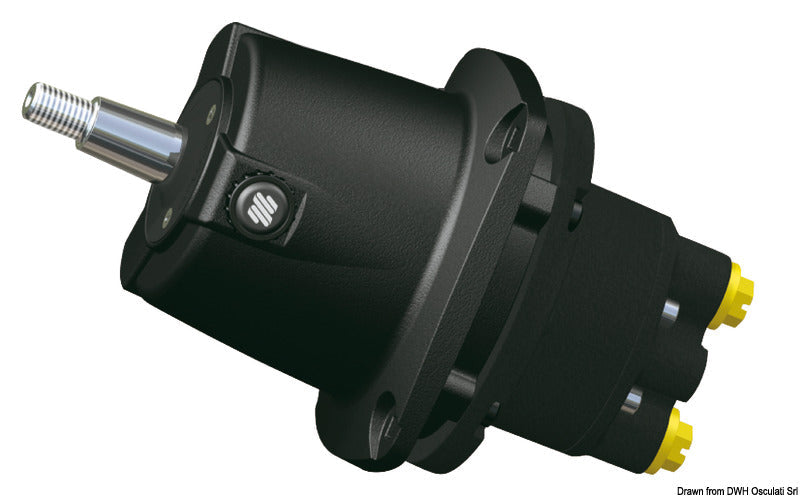

UP18-pumpen har en fortrængning på 18 cm³ pr. ratomdrejning, fem stempler og en integreret overtryksventil indstillet til 55 bar. Den indbyggede låse- og kontraventil modvirker, at belastninger fra roret føres tilbage til rattet. Pumpen har korrosionsbestandigt komposithus, konisk 3/4" aksel i rustfrit stål og to medfølgende 1/4" NPT-fittings.
Den balancerede UC69-I-cylinder giver samme styreforhold mod bagbord og styrbord. Cylinderslaget er 150 mm, udgangskraften 168 kg og det maksimale moment 32 kgm. Cylinderen har 25 mm boring, 14 mm stempelstang og tilslutning på 3/8" / 9,5 mm til forstærket højtryksslange.
UC69-I monteres med den bevægelige stempelstang direkte på rorarmen via kugleleddet, mens cylinderens modsatte side fastgøres til båden med støtte og monteringsplade. Installationen kræver gennemgående M6-bolte i mindst rustfrit stål A2-70, selvlåsende rustfri møtrikker og et tilspændingsmoment på 10 Nm. Oliefittings skal vende opad, og forbindelsen til rorarmen skal udføres efter ABYC P21.
Det komplette sæt overholder EU-direktiv 95/25/EF og ISO 10592. Til eftermontering af autopilot kan K18-tilslutningssættet med varenr. 45.273.10 anvendes. UC69-I-cylinderen findes desuden separat som varenr. 45.271.06. Brug egnet hydraulikolie, og anvend ikke ATF Dexron II, bremsevæske eller motorolie i systemet.
Vigtige funktionerKomplet hydraulisk styresæt til indenbordsinstallation
Til én motor op til 115 hp
Balanceret UC69-I-cylinder på 69 cm³
3,8 ratomdrejninger fra anslag til anslag
Cylinderkraft på 168 kg og slaglængde på 150 mm
UP18-pumpe med fem stempler og 18 cm³ pr. omdrejning
Overtryksventil indstillet til 55 bar
To afkortelige 6 m højtryksslanger og 2 liter hydraulikolie
Maksimal ratdiameter 508 mm
Rat medfølger ikke
