Dette autopilot-tilslutningssæt er Ultraflex Gotech K18 til integration af en hydraulisk autopilotpumpe i et eksisterende Gotech-styresystem. Sættet etablerer de nødvendige hydrauliske forbindelser mellem UP18-styrepumpen, autopilotpumpen og styresystemets cylinder. Det er et slange- og fittingsæt og indeholder ikke selve autopiloten, autopilotpumpen, UP18-styrepumpen eller en hydraulisk cylinder.

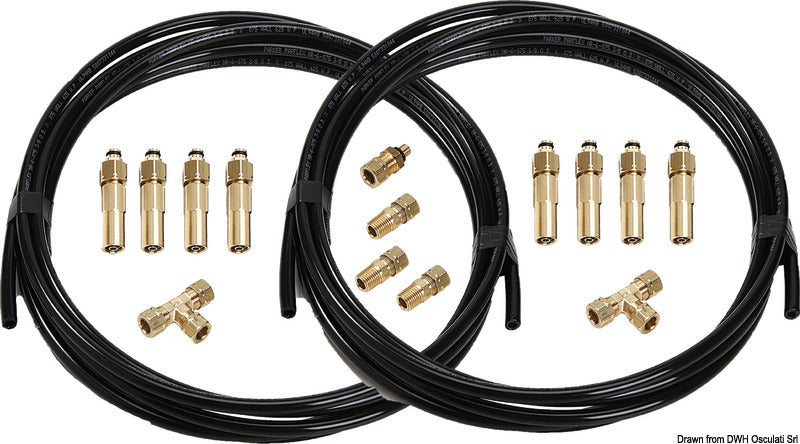

Sættet indeholder 14 fittings, 10 m forstærket TU1/4-slange i nominel størrelse 1/4" og 5 m TU95-nylonslange i nominel størrelse 3/8". De 14 fittings består af 2 T-fittings, 8 genanvendelige fittings til TU1/4-slange, 3 lige overgange fra 1/4 NPT til 9/16-24 UNEF og 1 lige overgang fra 1/8 NPT til 9/16-24 UNEF. Den medfølgende 1/8"-fitting har komponentnummer 43179P.
TU1/4-slangen opdeles i passende længder til styrbord- og bagbordslinjerne mellem det eksisterende styresystem og autopilotpumpen. TU95-slangen anvendes som kompensationslinje mellem UP18 og autopiloten og må ikke anvendes som højtryksslange i styrbord- eller bagbordskredsen. Slangerne har en dokumenteret minimumsbøjeradius på 250 mm.
K18 er beregnet til Gotech-systemer med et maksimalt systemtryk på 55 bar / 800 psi. Sættet er kompatibelt med styresystemerne varenr. 45.273.00, 45.273.01 og 45.273.03. Det må kun anvendes til autopilotinstallation og er ikke beregnet til styresystemer med dobbelt styrestation. Autopilotpumpen skal monteres lavere end den hydrauliske styrepumpe.
Installationen bør udføres af fagkyndigt personale. Loctite 542 eller 545 anvendes som gevindtætning på de relevante fittings. Tilspændingsmomentet er 12 Nm for 1/8"-fittingen 43179P og 20 Nm for både TU95-forbindelsen og T-fittings i styrbord- og bagbordslinjerne.
Hydraulikolien skal tømmes helt af systemet, før forbindelserne skæres, og den aftappede olie må ikke genbruges. Slangerne skal skæres rent uden savtakkede eller tandede klinger, så spåner og støv ikke kommer ind i hydrauliksystemet. Efter montering skal systemet genfyldes med ny hydraulikolie, udluftes og kontrolleres for kontakt, slid og gnidning. Slanger, fittings og systemets øvrige komponenter bør kontrolleres hver sjette måned.
Kompatible styresystemer
Gotech varenr. 45.273.00 med UC81-OBF-cylinder
Gotech varenr. 45.273.01 med UC69-I-cylinder
Gotech varenr. 45.273.03 med UC68-OBS-cylinder
Kontrollér altid styresystemets model og tilslutninger inden køb og installation.
Vigtige funktionerTilslutningssæt til hydraulisk autopilotpumpe i Gotech-styresystemer
Model K18, producentvarenr. 43414X
14 fittings til installationen
10 m forstærket TU1/4-slange, 1/4"
5 m TU95-nylonslange, 3/8"
Maks. systemtryk: 55 bar / 800 psi
Minimumsbøjeradius for slanger: 250 mm
Kun til autopilotinstallation – ikke til dobbelt styrestation
