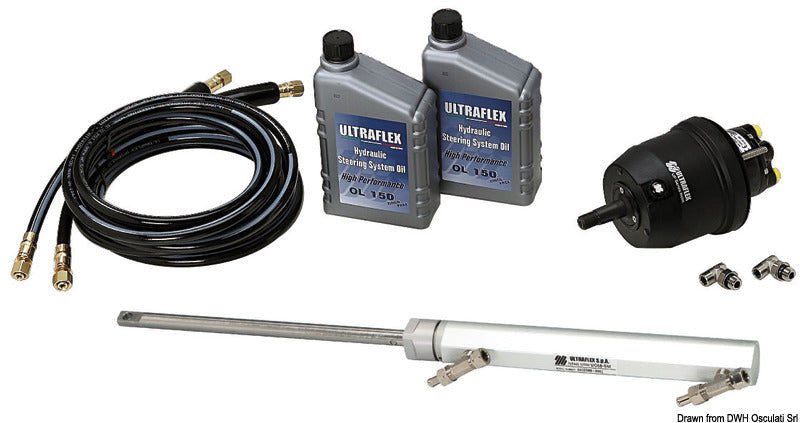

Produktet Hydraulisk styresystemkit til påhængsmotor fra Ultraflex er et komplet HYCO-OBS/M-60-system til én påhængsmotor med en samlet effekt på højst 150 hk. Kittet kombinerer en frontmonteret UP20F-ratpumpe, en sidemonteret UC68-OBS-cylinder, to 6 m hydraulikslanger og 2 liter OL 150-hydraulikolie. Rat medfølger ikke.
UP20F-ratpumpen har en slagvolumen på 20 cm³ pr. ratomdrejning, fem stempler og integreret kontraventil, som låser styringen hydraulisk. Den integrerede overtryksventil er indstillet til 70 bar / 1000 psi. Pumpen har korrosionsbestandigt komposithus, justerbare 90° fittings til 3/8" slange og en konisk rataksel i rustfrit stål med en diameter på 3/4". Den kan anvendes med rat på op til 508 mm i diameter og en maksimal ratdybde på 114 mm.
Den ubalancerede UC68-OBS-cylinder monteres på siden af påhængsmotorens styrerør. Cylinderen har en volumen på 68/100 cm³, en udgangskraft på 185/270 kg og en slaglængde på 203 mm. Den forskellige volumen på cylinderens to sider giver 3,4 ratomdrejninger i den ene retning og 5,0 i den anden. Installationen kræver mindst 340 mm fri plads ved motorens styrerør, og systemet anbefales til både med en maksimal hastighed på 40 knob.
De to KIT OB/M-60-højtryksslanger er hver 6 m lange og har drejelige fittings presmonteret i den ene ende. De frie ender kan afkortes til installationen og afsluttes med de medfølgende genanvendelige fittings og forstærkningsmuffer. Slangerne har en nominel indvendig størrelse på 5/16" og tilsluttes systemets 3/8" forbindelser.
Kittet leveres med 2 liter OL 150-hydraulikolie med viskositeten ISO VG 15 og størkningspunkt under -30 °C. Systemet er beregnet til drift fra -18 °C til +77 °C og er konstrueret efter UNI EN ISO 10592 og ABYC P21. Ved installation skal systemet fyldes og udluftes fra det højeste punkt, og oliestanden bør kontrolleres igen efter de første dages brug. ATF Dexron II og bremsevæske må ikke anvendes.
Den inkluderede UP20F-pumpe har producentnr. 43180Y og varenr. 45.270.01. UC68-OBS-cylinderen har producentnr. 39784J og fås separat som varenr. 45.271.04. Til delvis planforsænket pumpemontering kan X74-flangen med varenr. 45.270.04 anvendes, mens KIT F med varenr. 45.270.07 er beregnet til fjernpåfyldning og udluftning.
Vigtige funktionerTil én påhængsmotor på højst 150 hk
UP20F frontmonteret ratpumpe med kontraventil
UC68-OBS ubalanceret, sidemonteret cylinder
3,4/5 ratomdrejninger
To afkortelige højtryksslanger på 6 m
2 liter OL 150-hydraulikolie medfølger
Kræver mindst 340 mm fri plads ved motorens styrerør
Anbefalet maksimal bådhastighed: 40 knob
Rat medfølger ikke
