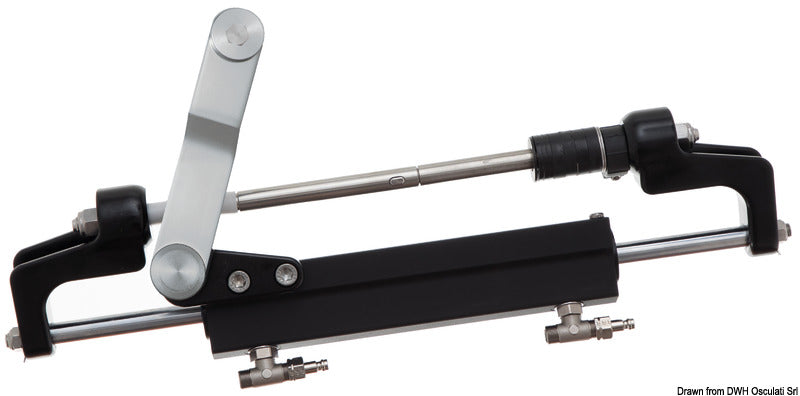

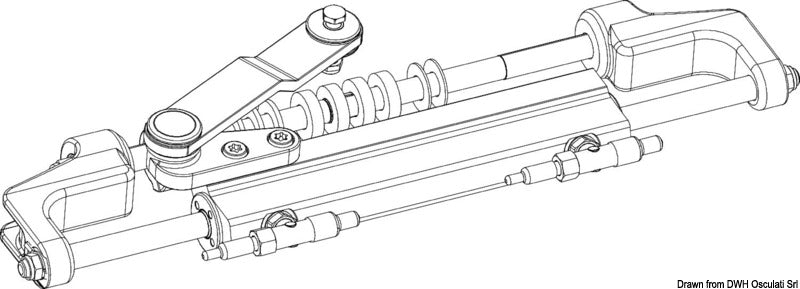

Ultraflex hydraulisk styrecylinder til udenbordsmotor i model UC95-OBF/2 er en balanceret cylinder til frontmontering på motorens tiltrør. Varianten har en formet og forskudt linkarm, som giver mulighed for en større tiltvinkel end UC95-OBF/1.
Cylinderen har en hydraulisk volumen på 95 cc, en nominel styrekraft på 278 kg og en slaglængde på 186 mm. Den indvendige cylinderdiameter er 30 mm. Den balancerede konstruktion giver samme antal ratomdrejninger fra den ene styreside til den anden.
Den samlede længde er 550 mm, og højden er 76 mm. Konstruktionen omfatter orienterbare fittings, højstyrke ULTRABOLT-forbindelsesbolt i rustfrit stål, udskiftelige cylinderendestykker og en patenteret todelt monteringsstang. Bøsninger reducerer friktionen mod motorens tiltrør, mens justeringskrave og afstandsstykker bruges til tilpasning af installationen.
UC95-OBF/2 er beregnet til hydraulisk styring af udenbordsmotorer med op til 175 hk samlet motoreffekt og en maksimal anbefalet bådhastighed på 48 knob. Den kan indgå i installationer med én eller to motorer samt én eller to styrepladser. Ved to motorer og én cylinder kræves en egnet tie bar af type A92. Cylinderen er ikke beregnet til racerbåde eller racinganvendelse.
Tilslutningerne til højtryksslanger er 3/8", og udluftningen foretages via DN5-lynkoblinger. Systemet skal kompletteres med 2 liter hydraulikolie, varenr. 45.027.01, samt et slangesæt i passende længde: 45.290.35 på 3,5 m, 45.290.40 på 4,0 m, 45.290.45 på 4,5 m, 45.290.50 på 5,0 m, 45.290.55 på 5,5 m, 45.290.60 på 6,0 m, 45.290.65 på 6,5 m eller 45.290.70 på 7,0 m. Ultraflex OL150 anbefales som hydraulikolie. ATF Dexron II og bremsevæske må ikke anvendes.
Standardpakken omfatter cylinderhus med stempelstang, fittings og monteringsbeslag, todelt stang til motorens tiltrør, låsestift, møtrikker, skiver, plast- og stålafstandsstykker, justeringskrave, monteringsbolte samt plastslange til udluftning. Den lange bolt 73584U indgår i monteringsdelene. Til bestemte Suzuki-motorer og styrearmsgeometrier kan KIT SU 41954W være nødvendigt; behovet skal kontrolleres mod motorens styrearm og den aktuelle installationsvejledning.
Efter montering skal motorens fulde styre- og tiltbevægelse kontrolleres for tilstrækkelig frigang, også i alle positioner ved brug af jack plate. Systemet skal fyldes, udluftes og kontrolleres for lækage igen efter 24 timer. Linkarmsbolten spændes til 40 Nm, medmindre motorproducenten angiver et lavere maksimum. Møtrikkerne på tiltrørsstangen spændes til 70 Nm, og cylinderens låsemøtrikker til 60 Nm.
Relaterede reference- og reservedelsnumre
Producentnummeret er 43535K. Krydsreferencer til sammenligning er SeaStar HC4645-3, HC4658-3 og HC4648-3; belastningsklassifikation og installationsforhold skal kontrolleres særskilt. Reservedele til UC95-OBF-familien omfatter monteringsbeslag 42837X, gennemgående stang 42666W, afstandsstykkesæt 40878B, forbindelsessæt 42838Z, værktøjssæt 43446L og cylinderhovedsæt 43444G.
Kontrollér altid motorens styrearm, fysisk frigang, motoreffekt og den aktuelle anvendelses- og installationsvejledning inden montering.
Vigtige funktionerBalanceret hydraulisk styrecylinder
Frontmontering på motorens tiltrør
Formet og forskudt linkarm til større tiltvinkel
Hydraulisk volumen: 95 cc
Nominel styrekraft: 278 kg
Slaglængde: 186 mm
3/8" tilslutninger til højtryksslanger
DN5-lynkoblinger til udluftning
Til udenbordsmotorer op til 175 hk samlet
Standarder: UNI EN ISO 10592 og ABYC P21
