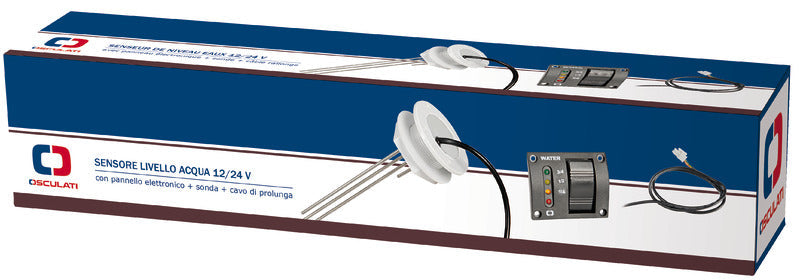

Vandniveauindikatorsæt med LED-panel og niveausonde er et elektronisk system til kontrol og visning af væskeniveauet i en vandtank. Sættet består af et indikatorpanel, en ledende niveausonde med fire følerstænger og et 4 m præmonteret forbindelseskabel.
Panelet viser tankniveauet med fire LED'er. Grøn angiver 3/4 niveau, gul angiver 1/2, orange angiver 1/4, og den røde LED markerer det laveste niveau. LED'erne aktiveres med panelets trykknap med fjederretur, så niveauet vises efter behov. Panelet måler 75,20 × 62,50 mm og har en indbygningsdybde på 32,06 mm bag frontpladen.
Niveausonden monteres primært med en international 5-huls flange. Flangen har en udvendig diameter på 54 mm, en boltcirkel på 42 mm, en central tankåbning på 39 mm og fem Ø5 mm monteringshuller med 72° indbyrdes afstand. Sonden har desuden gevind og møtrik til universal fastgørelse i tanke, hvor flangemontering ikke anvendes.
De fire følerstænger afkortes efter tankens højde. Sættet er beregnet til vandtanke med en højde på 15–50 cm og kan monteres i tanke af forskellige materialer. Produktet er beregnet til vand og er ikke dokumenteret til måling af brændstof eller spildevand.
Systemet tilsluttes 12/24 V DC. Den røde leder forbindes til positiv forsyning, den sorte leder til negativ forsyning, og panel og sonde forbindes via stik. Hvis der kræves større afstand mellem panel og sonde, fås et separat 4 m forlængerkabel med han-/hunstik under varenr. 50.204.61.
Vigtige funktionerElektronisk niveaukontrol til vandtank
4 LED'er med niveauvisning fra laveste niveau til 3/4
Trykbetjent visning med fjederretur
12/24 V DC strømforsyning
Ledende niveausonde med fire afkortelige følerstænger
Til tankhøjder på 15–50 cm
International 5-huls flange samt gevind og møtrik
4 m præmonteret forbindelseskabel
CE-mærkning
