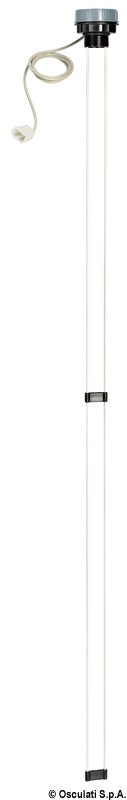

Veratron VDO kapacitiv niveausensor til grå- og sortvandstank, 600–1200 mm

Denne kapacitive niveausensor til grå- og sortvandstank fra Veratron VDO er model N02-240-904 med en justerbar indstiks- og målelængde på 600–1200 mm. Sensoren måler kontinuerligt væskeniveauet fra tom til fuld og er beregnet til gråvand, sortvand og andet ledende spildevand.

Det kapacitive måleprincip fungerer uden mekanisk flyder og leverer et analogt 4–20 mA-signal med galvanisk separation. Sensoren anvender 12/24 V DC og har to justerbare alarmgrænser. Lavniveaualarmen kan indstilles fra 0 til 33 %, mens højniveaualarmen kan indstilles fra 66 til 100 %. Begge alarmfunktioner kan deaktiveres, og open collector-alarmudgangen kan belastes med op til 1,0 A.

Sensorstængerne kan justeres og afkortes fra topsiden, så indstikslængden tilpasses en tankdybde mellem 600 og 1200 mm. Sensoren monteres gennem en separat flange med et monteringshul på Ø 42 mm og skrues i flangen med 1 1/4" gevind og 2,309 mm gevindstigning. Under tilpasningen må stængerne ikke trækkes helt ud af sensorhuset, og deres emaljerede overflade skal beskyttes mod beskadigelse.

Den firepolede elektriske forbindelse benytter 6,3 mm fladstik. Efter montering kalibreres sensoren med tanken helt fyldt, indtil det tilsluttede instrument viser øverste skalagrænse. Nederste skalagrænse kræver ikke særskilt kalibrering. Ved anvendelse af en ekstern strømforsyningsenhed skal strømforsyningen være stabiliseret og opfylde DIN EN 61000, del 6-1 til 6-4.

Sensoren er kompatibel med ViewLine- og Ocean-instrumenter med en egnet kapacitiv 4–20 mA-indgang, herunder varenr. 27.485.01, 27.585.01 og 27.474.18. Den kan desuden forbindes med kompatible EngineBox-, OceanLink TFT-, VMH 70- og NavBox-systemer med korrekt spildevandsindgang og ledningsføring. Sensoren må ikke forveksles med resistive tankgivere eller kapacitive ferskvandssensorer.

Det relaterede tætnings- og pakningssæt har producentvarenr. N05-016-930. Det er ikke dokumenteret, om sættet følger med denne leverance. Sensorens komponenter må kun rengøres med rent vand.

Kapacitiv, kontinuerlig niveaumåling uden mekanisk flyder
Til gråvand, sortvand og andet ledende spildevand
Justerbar indstiks- og målelængde: 600–1200 mm
Volt: 12/24 V DC
Analogt udgangssignal: 4–20 mA
Galvanisk separeret sensorsignal
To justerbare alarmgrænser med open collector-udgang
Monteringshul: Ø 42 mm
Gevind: 1 1/4" med 2,309 mm stigning
Firepolet tilslutning med 6,3 mm fladstik
