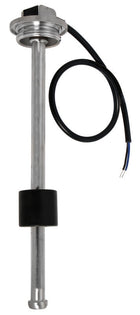

Vertikal niveausensor i AISI 316 med S3-gevind er en flyderbaseret tankgiver i S3-serien til måling af væskeniveau i brændstof- og vandtanke. Denne variant har en nominel længde på 20 cm og et signalområde på 240–33 Ω.
Den ringformede flyder bevæger sig langs det lodrette sensorrør og ændrer sensorens modstand i takt med væskeniveauet. Sensoren er kompatibel med 12/24 V-anlæg og har en nominel effekt på 125 mW samt en maksimal arbejdsstrøm på 300 mA. Den elektriske tilslutning består af to ledere: sort til signal og blå til fælles.
Sensoren er fremstillet i AISI 316 rustfrit stål og har NBR-tætning. Sensorrøret har en udvendig diameter på 12,7 mm, flyderen måler Ø35 × 32 mm, og toppen har en maksimal diameter på 53,5 mm. Kapslingsklassen er IP65, og det dokumenterede arbejdstemperaturområde er fra -40 °C til +85 °C.
Montering sker med udvendigt S3-gevind i størrelsen BSP 1 1/4". Den nominelle sensorlængde er 200 mm med en tolerance på ±5 mm, og det tilsluttede kabel måler 460 ±20 mm. Ved installation i en tank med 5-huls S5-flange kan monteringsadapteren med varenr. 52.746.10 anvendes.
Signalområdet passer til kompatible 240–33 Ω-instrumenter fra blandt andre Teleflex, Aqua Meter, Vetus, S. Giorgio Sein/Veglia, Beede, Medallion, Datcom og Taiwan-Wena. Instrumentet med varenr. 27.160.00 er direkte angivet til serien, mens den universelle TANK-indikator 27.170.00 har et matchende indgangsområde på 240–33 Ω.
Sensorfamilien er omfattet af standarderne ABYC H-24, USCG 33 CFR 183.590 og ISO 10088 samt EMC-direktiv 2014/30/EU med de tilhørende EN-standarder. Funktionskontrol kan udføres med et ohmmeter mellem den sorte og blå leder, mens flyderen bevæges mellem yderpositionerne.
Vigtige funktionerTil brændstof- og vandtanke
Signalområde: 240–33 Ω
Volt: 12/24 V
Nominel længde: 20 cm
Udvendigt S3-gevind: BSP 1 1/4"
AISI 316 rustfrit stål med NBR-tætning
Kapslingsklasse: IP65
Kabellængde: 460 ±20 mm
Arbejdstemperatur: -40 °C til +85 °C
