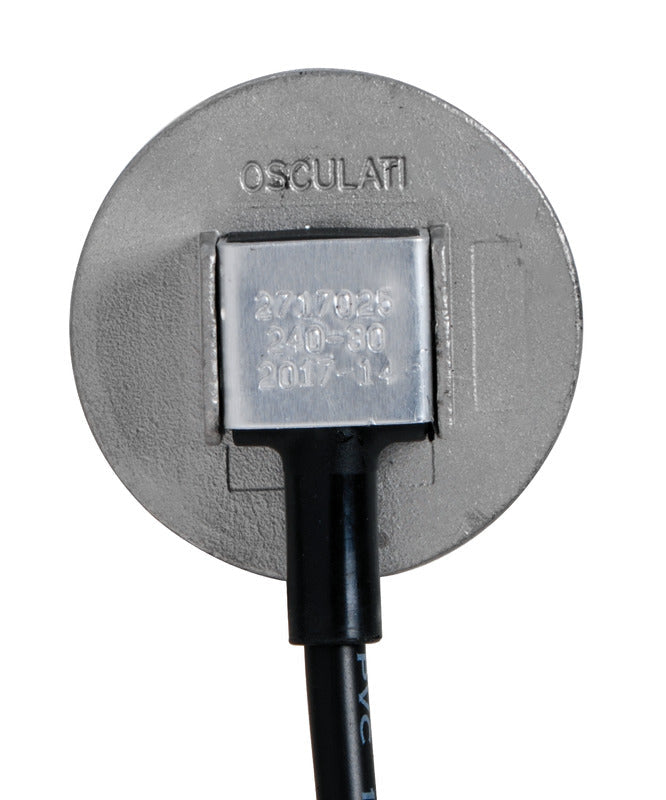

Vertikal niveausensor med S3-gevindflange i AISI 316 til måling af væskeniveau i brændstof- og vandtanke. Denne variant har en sensorlængde på 40 cm og leverer et resistivt signal på 240–33 Ω til en kompatibel tankmåler.

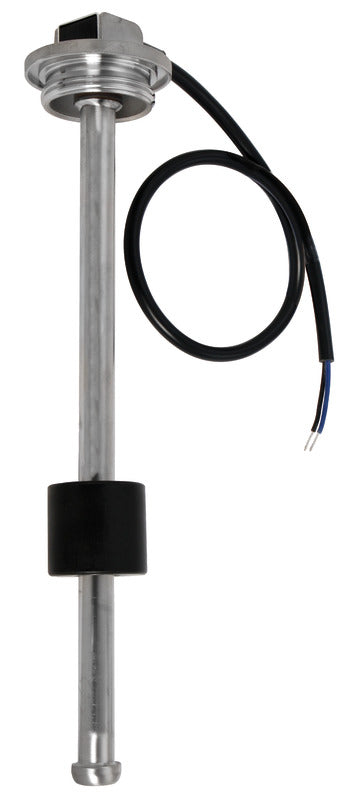

Sensoren er opbygget som en vertikal stavsensor med en bevægelig, ringformet flyder. Flyderens position aktiverer den interne modstandskæde, så det tilsluttede instrument kan vise tankens aktuelle niveau. Den nominelle effekttåleevne er 125 mW, den maksimale arbejdsstrøm er 300 mA, og modstandsudgangen har en tolerance på ±(R × 1,5 % + 1 Ω).
Den elektriske tilslutning er kompatibel med 12 og 24 V-systemer. Det sorte kabel anvendes til signal, mens det blå kabel er fællesleder. Kabellængden er 460 ±20 mm. Sensoren er klassificeret til IP65 og har et dokumenteret driftstemperaturområde fra −40 °C til +85 °C.

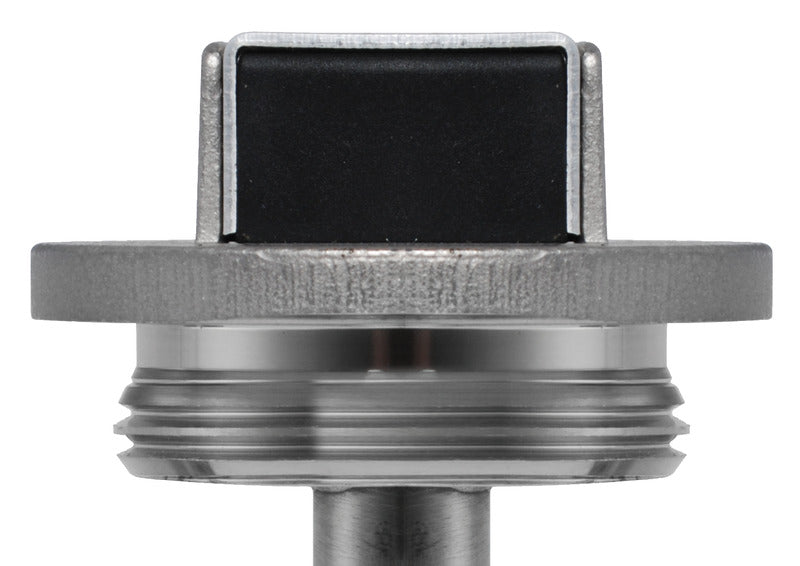

Konstruktionen er udført i AISI 316 rustfrit stål. Sensorlængden er 400 mm med en tolerance på ±5 mm. Flangehovedet måler Ø53,5 mm, sensorrøret Ø12,7 mm, og flyderen måler Ø35 × 32 mm. S3-gevindflangen har udvendigt BSP 1 1/4" gevind, og tætningen anvender NBR-O-ringe.
Ved montering skrues sensoren i en passende S3-flange eller tanktilslutning. Installation af en modtagende S3-flange kræver et centerhul på 50 mm; flangen svejses normalt i en tyndvægget metaltank eller fastgøres med pakning og skruer på en egnet plasttank. Til tanke med international femhuls S5-flange kan adapterflange med varenr. 52.746.10 anvendes. Flange, pakning og monteringsdele er ikke dokumenteret som en del af leveringsomfanget.
240–33 Ω-signalet kan anvendes med kompatible instrumenter fra blandt andre Teleflex, Aqua Meter, Vetus, S. Giorgio Sein/Veglia, Beede, Medallion, Datcom og Taiwan-Wena samt tankinstrument 27.170.00. Det tilsluttede instrument skal understøtte 240–33 Ω. Sensorfamilien er omfattet af ABYC H-24, USCG 33 CFR 183.590 og ISO 10088 samt EMC-direktiv 2014/30/EU med de angivne EN-standarder.
Vigtige funktionerTil brændstof- og vandtanke
Sensorlængde: 40 cm
Modstandsområde: 240–33 Ω
Kompatibel med 12 og 24 V
AISI 316 rustfrit stål
S3-gevindflange med BSP 1 1/4" udvendigt gevind
IP65 og driftstemperatur fra −40 °C til +85 °C
Kabellængde: 460 ±20 mm
Adapter til S5-flange: varenr. 52.746.10
