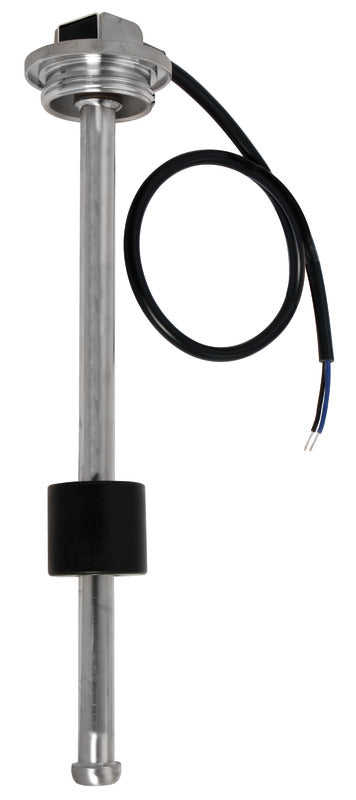

Denne Vertikal niveausensor med S3-gevindflange i AISI 316 er en elektrisk niveaugiver med flyder til måling af væskeniveau i brændstof- og vandtanke. Varianten har en nominel sensorlængde på 45 cm og et resistivt udgangssignal på 240–33 Ω.
Sensoren er fremstillet af AISI 316 rustfrit stål og er beregnet til vertikal montering via den gevindskårne S3-flange. Konstruktionen gør den egnet til installationer, hvor væskeniveauet skal overføres til et kompatibelt analogt tankinstrument.
Niveausensoren kan anvendes i både 12 V- og 24 V-systemer. Modstandsområdet skal passe til det tilsluttede instrument; kompatible instrumenttyper omfatter Teleflex, Aqua Meter, Vetus, S. Giorgio Sein (Veglia), Beede, Medallion, Datcom og Taiwan-Wena. Brændstofniveauinstrumentet med varenr. 27.160.00 er også dokumenteret kompatibelt og er beregnet til 12 V med en instrumentdiameter på 52 mm.
Til tanke med en S5-flange med fem huller kan adapterflangen med varenr. 52.746.10 anvendes til montering af S3-gevindsensoren. Behovet for adapteren afhænger af tankens eksisterende flangeudførelse.
Serien findes i flere standardlængder. Andre længder kan specialfremstilles ved en minimumsordre på 20 stk. Instrumenter til 0–190 Ω eller 10–180 Ω må ikke anvendes uden særskilt dokumentation for elektrisk kompatibilitet.
Vigtige funktionerVertikal flyderbaseret tankniveausensor
Til brændstof- og vandtanke
Resistivt signal: 240–33 Ω
Sensorlængde: 45 cm
Kompatibel med 12/24 V-systemer
AISI 316 rustfrit stål
Montering med S3-gevindflange
Adapterflange 52.746.10 kan anvendes ved S5-tankflange
