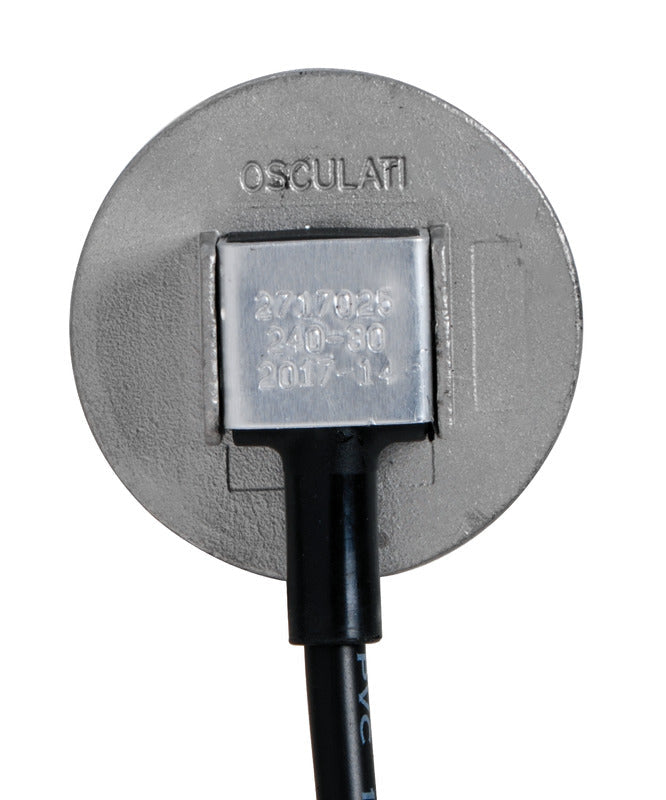

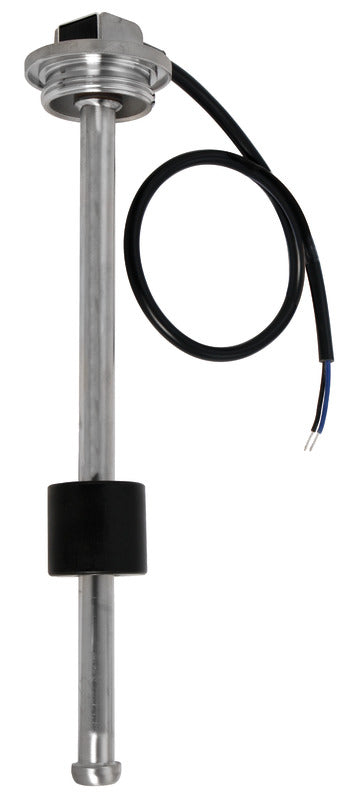

Vertikal S3-tankniveausensor med gevindflange i AISI 316 er en flyderbaseret niveaugiver til måling af væskeniveau i brændstof- og vandtanke. Denne 25 cm variant leverer et resistivt signal på 240–33 Ω og kan anvendes i både 12 V- og 24 V-installationer.
Sensoren arbejder med en mekanisk flyder og omsætter tankniveauet til et elektrisk modstandssignal, som aflæses af et kompatibelt niveauinstrument. Den nominelle effekt er 0,125 W, og konstruktionen er beskyttet i henhold til IP65. Det dokumenterede driftstemperaturområde er fra −40 °C til +85 °C.

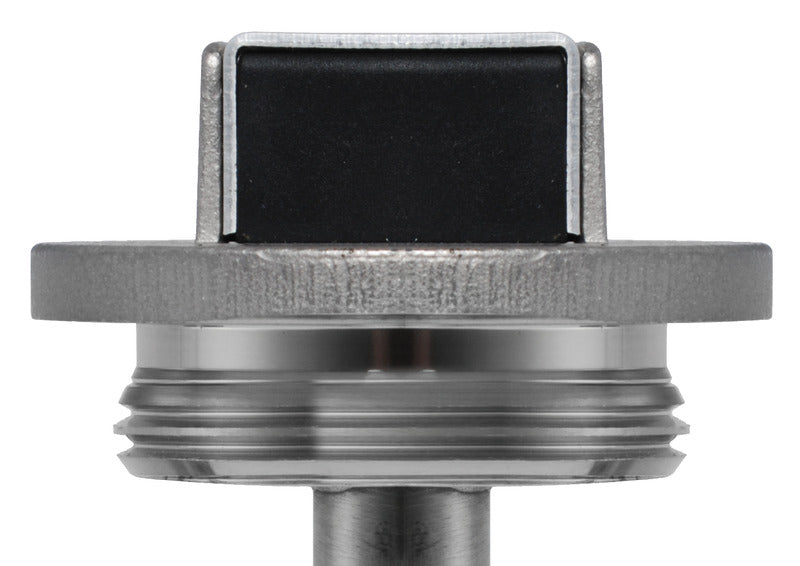

Konstruktionen er udført i AISI 316 rustfrit stål til brug i maritime tankinstallationer. Sensoren monteres lodret gennem den gevindforsynede S3-flange med 1 1/4" udvendigt gevind. Sensorlængden er 25 cm, diameteren ved sensorhovedet eller flangen er 53,5 mm, og det tilsluttede kabel måler 0,46 ± 0,02 m.
240–33 Ω-signalet er kompatibelt med egnede niveauinstrumenter fra Teleflex, Aqua Meter, Vetus, S. Giorgio Sein/Veglia, Beede, Medallion og Datcom samt Taiwan-modeller fra Wena og instrument 27.160.00. Kontrollér altid, at det valgte instrument er beregnet til et sensorsignal på 240–33 Ω.
Sensorfamilien overholder EMC-direktiv 2014/30/EU samt EN 61326-1:2013 og de angivne EN 61000-6-standarder. Derudover er ABYC H-24, USCG 33 CFR 183.590 og ISO 10088 angivet for produktet. Ved montering i en tank med 5-huls S5-flange kan adapter 52.746.10 anvendes til overgang fra S5 til S3.
Vigtige funktionerTil brændstof- og vandtanke
Resistivt signal: 240–33 Ω
Kompatibel med 12/24 V-installationer
Sensorlængde: 25 cm
AISI 316 rustfrit stål
Vertikal montering med S3-gevindflange
Udvendigt gevind: 1 1/4"
IP-klasse: IP65
Driftstemperatur: −40 °C til +85 °C
Kabellængde: 0,46 ± 0,02 m
