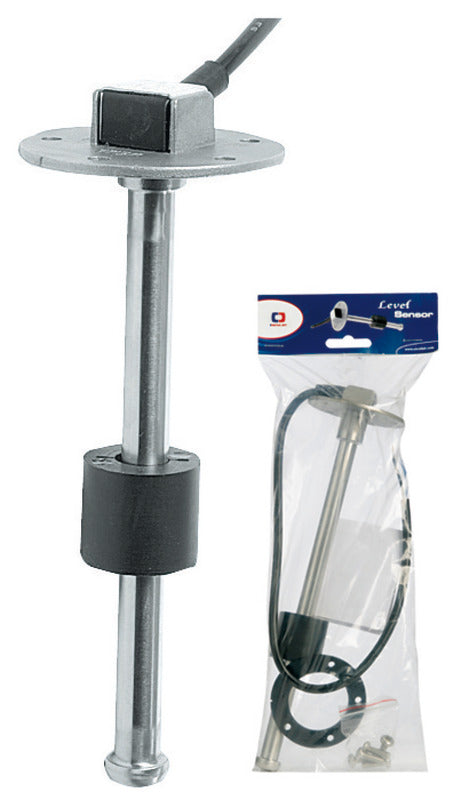

Vertikal S5-niveausensor i rustfrit stål 316 med en nominel sensorlængde på 22 cm er beregnet til elektrisk måling af væskeniveauet i tanke til vand eller brændstof. Sensoren anvender et analogt modstandssignal på 0–190 Ω og kan indgå i både 12 og 24 V systemer.

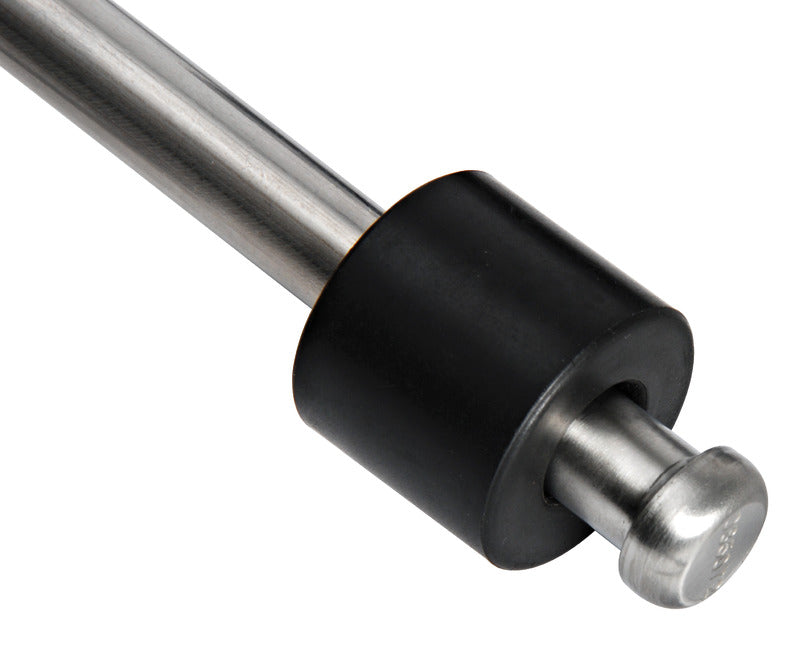

Flyderen bevæger sig lodret omkring sensorstangen i takt med væskeniveauet. Modstanden er lav ved flyderen i nederste position og stiger til cirka 190 Ω i øverste position. Den tolederbaserede tilslutning består af en blå signalledning til instrumentets S-terminal og en sort retur-/stelledning. Den elektriske tilledning er 460 ±20 mm lang.

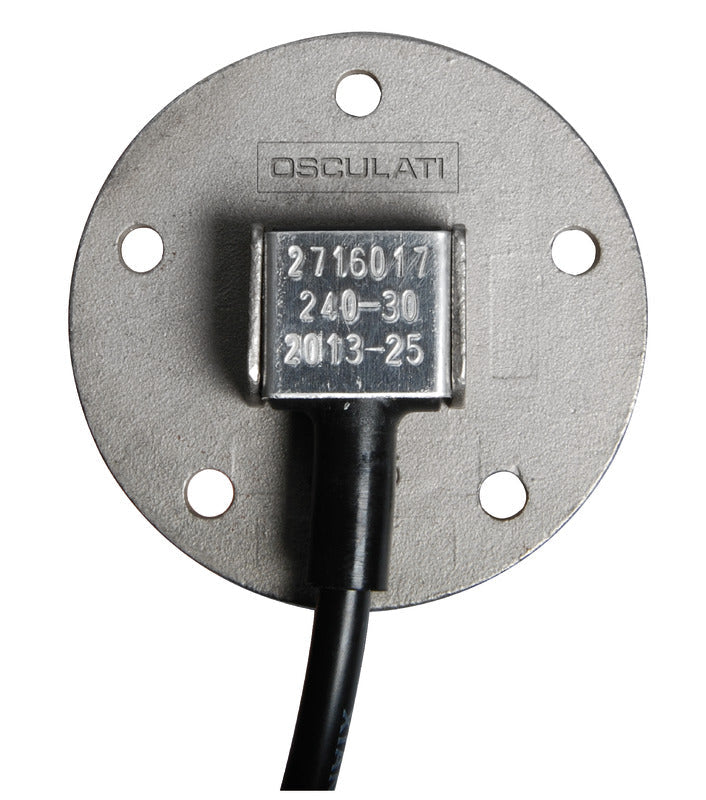

Sensoren er fremstillet af rustfrit stål 316 og har en Ø12,7 mm sensorstang. S5-flangen måler Ø69 mm og har fem Ø5,5 mm monteringshuller på en boltcirkel på Ø54 ±0,25 mm. Flangetykkelsen er 3 mm, og den tilhørende pakning er udført i NBR. Den nominelle længde er 220 mm med en tolerance på ±2 mm.
Sensoren er beregnet til vertikal tankmontering og er kompatibel med relevante 0–190 Ω niveauinstrumenter, herunder Yazaki med tre ledninger, Faria Europa, VDO, Uflex og Guardian. Sensorlængden skal vælges efter tankens indvendige højde, og instrumentets modstandsområde skal altid kontrolleres før installation.
Ved montering i en tank uden eksisterende S5-flange anvendes pakningen som skabelon. Monteringen kræver et centerhul på 40 mm samt fem skruehuller boret med Ø4,0–4,2 mm bor. Sensor og pakning placeres med ledningsretningen og pakningens åbning vendt samme vej, hvorefter skruerne spændes i stjernemønster. Tanken skal være tømt og rengjort, og borespåner skal fjernes under arbejdet.
Sensoren har IP65-beskyttelse og et arbejdstemperaturområde fra −40 °C til +85 °C. Den nominelle effekt er 125 mW, og den maksimale arbejdsstrøm er 300 mA. Konstruktionen er egnet til benzin, diesel, vand, spildevand og alkohol. Produktfamilien opfylder EMC-kravene i 2014/30/EU samt RoHS-kravene i (EU) 2015/863.
Vigtige funktionerTil vand- og brændstoftanke
Analogt signalområde på 0–190 Ω
Universel til 12/24 V systemer
Nominel sensorlængde på 220 mm
Vertikal S5-montering med 5-huls flange
Rustfrit stål 316 og NBR-pakning
IP65 og arbejdstemperatur fra −40 °C til +85 °C
Kompatibel med udvalgte Yazaki-, Faria Europa-, VDO-, Uflex- og Guardian-instrumenter
