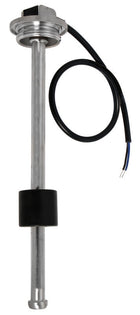

Denne vertikale tankniveausensor i AISI 316 med S3-gevind, 0–190 Ω har en nominel sensorlængde på 60 cm og er beregnet til måling af niveauet i brændstof- og vandtanke. Sensoren er kompatibel med 12/24 V-instrumentsystemer og leverer et resistivt signal til et separat tankinstrument.
Niveauet registreres af en bevægelig svømmer, som følger væskeniveauet langs det lodrette sensorrør. Bevægelsen ændrer sensorens modstandssignal inden for området 0–190 Ω. Sensoren kan anvendes sammen med instrumenter med den korrekte modstandskarakteristik, herunder kompatible instrumenttyper fra Yazaki, Faria Europa, VDO, Uflex og Guardian samt relevante 3-lederinstrumenter.
Konstruktionen er udført i rustfrit stål AISI 316 og har kapslingsklasse IP65. Sensorrøret har en diameter på 12,7 mm, svømmeren måler 35 mm i diameter og 32 mm i højden, mens topstykket har en diameter på 53,5 mm. Arbejdstemperaturen er fra −40 °C til +85 °C.
Sensoren monteres lodret i tanken via en S3-gevindflange med BSP 1 1/4"-gevind. Den elektriske forbindelse sker med et kabel på 460 ±20 mm, hvor sort leder er signal, og blå leder er fælles. Den nominelle effekt er 125 mW, og den maksimale arbejdsstrøm er 300 mA.
Til tanke med femhuls S5-flange kan adapterflange med varenr. 52.746.10 anvendes til overgang til S3. Ved installation skal tanktilslutningen passe til sensorens gevind og længde, og det tilsluttede instrument skal være beregnet til et signal på 0–190 Ω.
Sensorfamilien opfylder ABYC H-24, USCG 33 CFR 183.590 og ISO 10088 samt EMC-kravene i direktiv 2014/30/EU og de angivne EN-standarder.
Vigtige funktionerTil brændstof- og vandtanke
Modstandssignal: 0–190 Ω
Nominel sensorlængde: 60 cm
12/24 V-kompatibel
AISI 316 rustfrit stål
S3-flange med BSP 1 1/4"-gevind
IP65 og arbejdstemperatur fra −40 °C til +85 °C
Kabellængde: 460 ±20 mm
